Руководство по эксплуатации SIPLACE D4i 6 Расширения станции ПО - версия SR.605.03 SP2 и выше 6.1 Мех анизм смены присосов для 12- сегментной Collect&Place- головки Издание 10/2012 RU 218 6.1.4 Монтаж Ме х ан из мы с…
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки
217
6.1.3 Положение механизма смены приcосов для головки C&P12
На каждом из мест установки с 1 по 4 может быть инсталлирован второй механизм смены
присосов для 12-сегментной головки Collect&Place (поз. 1 и 6 на рис. 6.1 - 2
). Это позволяет
получить 8 механизмов смены присосов, которые вмещают 40 магазинов и 480 ниш для
присосов.
6

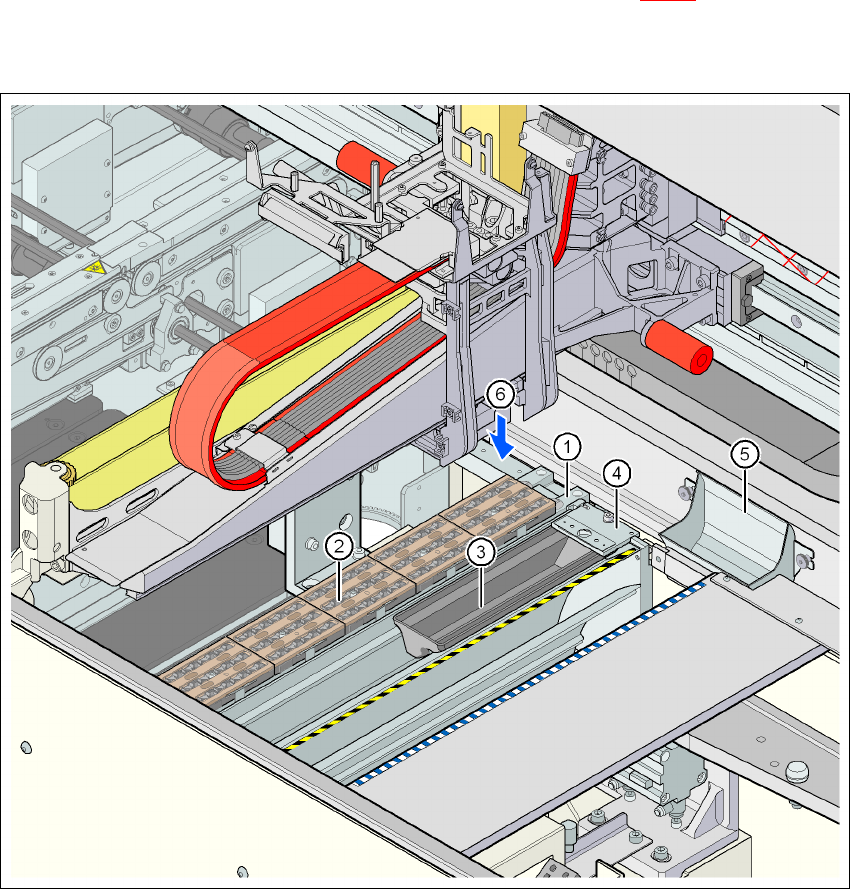

Pис. 6.1 - 2 Положение механизма смены приcосов для 12-сегментной Collect&Place-головки
6
(1) Механизм смены приcосов
(2) Магазин присосов
(3) Контейнер для сбора дефектных присосов
(4) Механизм снятия присосов
(5) Контейнер для сбора бракованных компонентов
(6) Место для установки второго механизма смены приcосов
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки Издание 10/2012 RU
218
6.1.4 Монтаж
Механизмы смены приcосов (см. рис. 6.1 - 2) закреплены на направляющем канале для пус-
той ленты.
6
Pис. 6.1 - 3 Монтажное положение
(1) Пружинный захват смотрит на оператора
(2) Зажим смотри на транспортер ПП
→ Выровняйте механизм смены приcосов таким образом, чтобы подвижные пружинные
захваты всегда смотрели на оператора, зажимы - всегда на транспортер ПП.
6.1.5 Указания по обслуживанию
→Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
УКАЗАНИЕ 6
Заполнять магазин за пределами машины и заменять только полностью укомплекто-
ванные магазины. 6
→Откройте блокиратор и вставьте присосы в отсеки для присосов.
→ Закройте блокиратор, чтобы присосы не выпали из магазинов.
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки
219
ОСТОРОЖНО 6
Магазины должны пополняться только тогда, когда все присосы, находящиеся на
Collect&Place-головке, вложены в свои магазины. 6
→ Программирование механизма смены приcосов описывается в руководстве по эксплу-
атации SIPLACE Pro.
УКАЗАНИЕ 6
→Не допускайте падения компонентов на магазины. Это может привести к заклиниванию
блокиратора.
→Не допускайте падения компонентов на свободные места установки подающих моду-
лей. Компоненты прилипают к магнитной планке. Неправильная установка подающего
модуля на столике компонентов может повлечь за собой производственный сбой. Поэ-
тому регулярно очищайте магазины и свободные места установки.
6.1.6 Замена магазина
→Для удаления магазина отожмите крючок пружины (поз. 1 на рис. 6.1 - 4, страница 220)
от магазина. Извлеките магазин из носителя.
УКАЗАНИЕ
Магазин должен вставляться таким образом, чтобы центрирующие штифты входили в свер-
ленное отверстие для центрирования (поз.3 на рис. 6.1 - 4
, страница 220) и в продольное
отверстие (поз.4 на рис. 6.1 - 4, страница 220). 6
→Сначала установите магазин стороной с нумерацией присосов 1, 2, 3 и 4 на носитель.
Скоба (поз.2 на рис. 6.1 - 4
, страница 220) должна зайти в шлиц магазина.
→Отожмите крючок пружины (поз. 1 на рис. 6.1 - 4
, страница 220) от магазина.
→Ровно надавите магазином на носитель и отпустите крючок пружины. Крючок пружины
должен войти в паз.
