Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки Издание 10/2012 RU
218
6.1.4 Монтаж
Механизмы смены приcосов (см. рис. 6.1 - 2) закреплены на направляющем канале для пус-
той ленты.
6

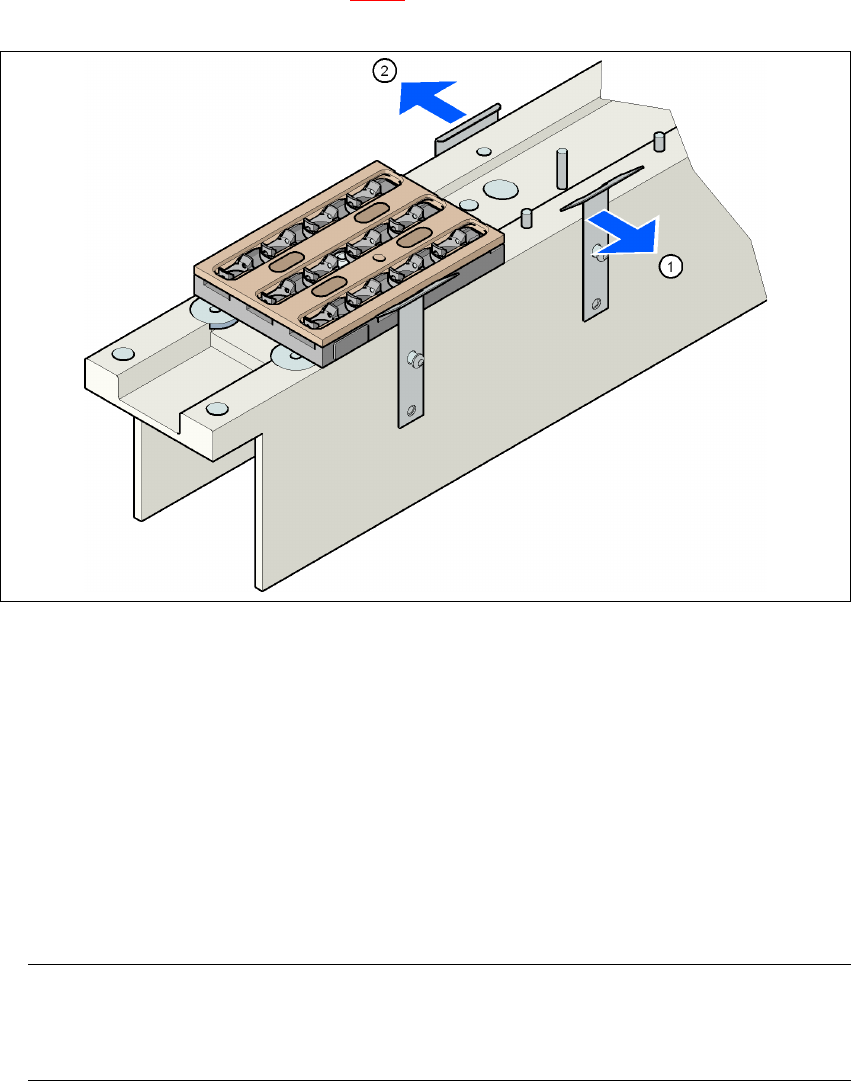

Pис. 6.1 - 3 Монтажное положение
(1) Пружинный захват смотрит на оператора
(2) Зажим смотри на транспортер ПП
→ Выровняйте механизм смены приcосов таким образом, чтобы подвижные пружинные
захваты всегда смотрели на оператора, зажимы - всегда на транспортер ПП.
6.1.5 Указания по обслуживанию
→Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
УКАЗАНИЕ 6
Заполнять магазин за пределами машины и заменять только полностью укомплекто-
ванные магазины. 6
→Откройте блокиратор и вставьте присосы в отсеки для присосов.
→ Закройте блокиратор, чтобы присосы не выпали из магазинов.
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки
219
ОСТОРОЖНО 6
Магазины должны пополняться только тогда, когда все присосы, находящиеся на
Collect&Place-головке, вложены в свои магазины. 6
→ Программирование механизма смены приcосов описывается в руководстве по эксплу-
атации SIPLACE Pro.
УКАЗАНИЕ 6
→Не допускайте падения компонентов на магазины. Это может привести к заклиниванию
блокиратора.
→Не допускайте падения компонентов на свободные места установки подающих моду-
лей. Компоненты прилипают к магнитной планке. Неправильная установка подающего
модуля на столике компонентов может повлечь за собой производственный сбой. Поэ-
тому регулярно очищайте магазины и свободные места установки.
6.1.6 Замена магазина
→Для удаления магазина отожмите крючок пружины (поз. 1 на рис. 6.1 - 4, страница 220)
от магазина. Извлеките магазин из носителя.
УКАЗАНИЕ
Магазин должен вставляться таким образом, чтобы центрирующие штифты входили в свер-
ленное отверстие для центрирования (поз.3 на рис. 6.1 - 4
, страница 220) и в продольное
отверстие (поз.4 на рис. 6.1 - 4, страница 220). 6
→Сначала установите магазин стороной с нумерацией присосов 1, 2, 3 и 4 на носитель.
Скоба (поз.2 на рис. 6.1 - 4
, страница 220) должна зайти в шлиц магазина.
→Отожмите крючок пружины (поз. 1 на рис. 6.1 - 4
, страница 220) от магазина.
→Ровно надавите магазином на носитель и отпустите крючок пружины. Крючок пружины
должен войти в паз.
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки Издание 10/2012 RU
220
6
Pис. 6.1 - 4 Замена магазина
(1) Крючок пружины
(2) Скоба
(3) Сверленное отверстие для центрирования
(4) Продольное отверстие
(5) Отжать крючок пружины от магазина
