Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки Издание 10/2012 RU
220
6

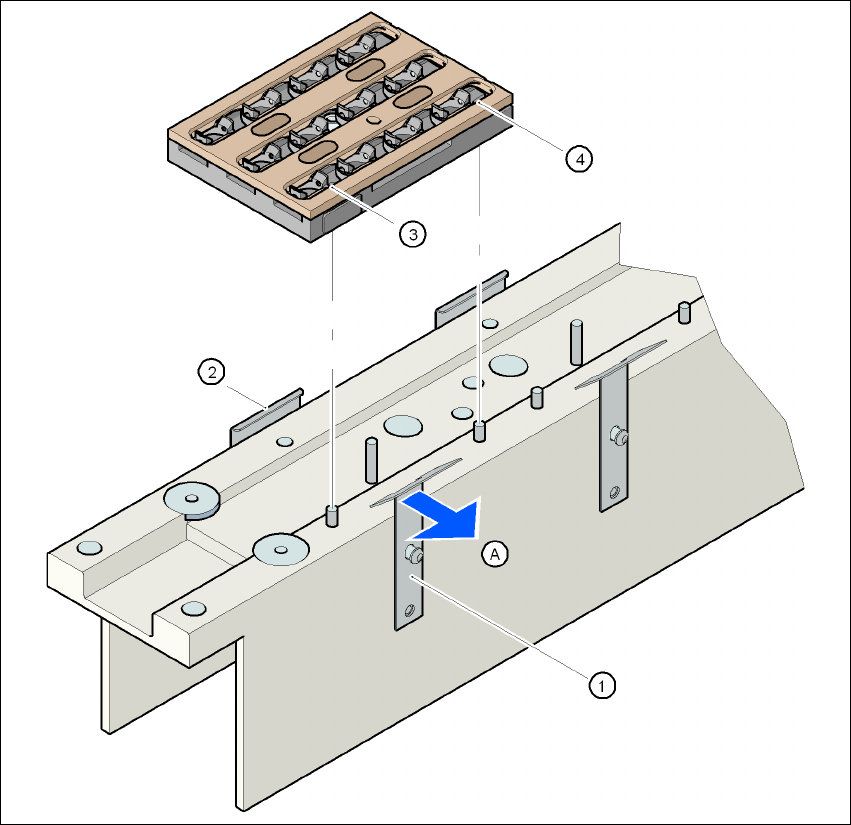

Pис. 6.1 - 4 Замена магазина
(1) Крючок пружины
(2) Скоба
(3) Сверленное отверстие для центрирования
(4) Продольное отверстие
(5) Отжать крючок пружины от магазина
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены присосов для 12-сегментной Collect&Place-головки
221
6.1.7 Распознавание положения
Каждый магазин механизма смены приcосов имеет позиционную метку для распознавания
положения.
6

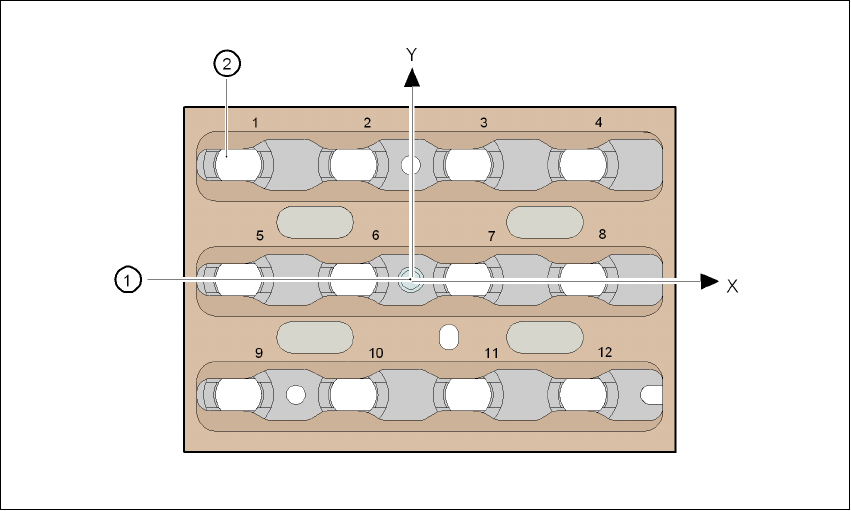

Pис. 6.1 - 5 Механизм смены приcосов - распознавание положения
(1) Метка для распознавания положения
(2) Положение присосов в магазине относительно метки
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.2 Сканер штрих-кода печатных плат Издание 10/2012 RU
222
6.2 Сканер штрих-кода печатных плат
6.2.1 Описание
Изделие № 00119682-xx Сканер штрих-кода ПП 1D
Изделие № 00119679-xx Сканер штрих-кода ПП 2D
Изделие № 00119430-xx Монтажный комплект сканера штрих-кода ПП
Сканер штрих-кода печатных плат служит для автоматического считывания и декодирова-
ния штрих-кодов на печатных платах. Он передает результат считывания по последователь-
ному интерфейсу на блок управления транспортировки и оттуда
по шине CAN - на блок
управления машины для дальнейшей обработки.
6

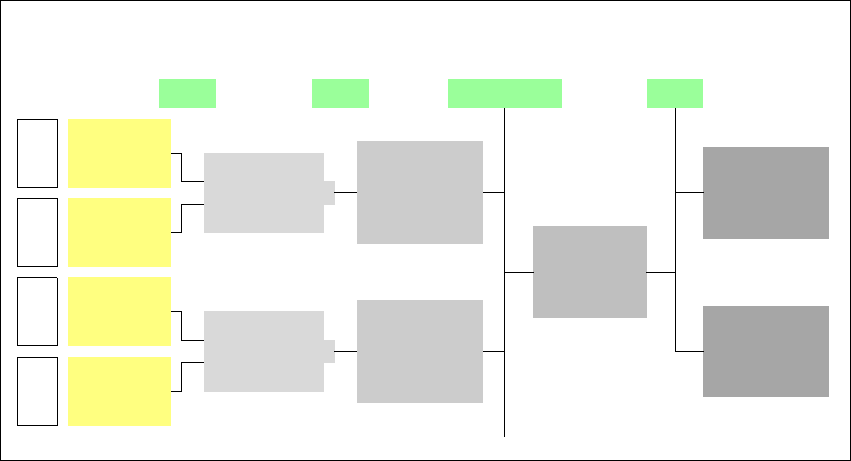

Pис. 6.2 - 1 Принципиальная схема штрих-кода ПП
Сканеры штрих-кода печатных плат устанавливаются на стороне подачи монтажного авто-
мата транспортера ПП. На один автомат можно устанавливать до четырех приборов. Ска-
неры штрих-кода устанавливаются таким образом, чтобы этикетки с штрих-кодами на
верхней и нижней стороне печатных плат на обеих дорожках двойного транспортера можно
было отсканировать.
Сканеры штрих
-кода предлагаются в двух вариантах:
– Сканер штрих-кода 1D
Этот сканер штрих-кода считывает штрих-код. 6
– Сканер штрих-кода 2D
Этот сканер штрих-кода считывает штрих-код. Матричный код обычно используется
в тех случаях, когда места для размещения этикеток со штрих-кодом недостаточно.
Кроме того, сканер штрих-кода 2D считывает и обычный
штрих-код. 6
Номер прибора
1
2
3
4
Контроллер
машины
Управляющий
компьютер
Компьютер
Siplace Pro
LANШина CANV-24V-24
Распредели-
тельная
плата
Распредели-
тельная
плата
Блок
управления
транспорти-
ровки, справа
Блок
управления
транспорти-
ровки, слева
Сканер
штрих-кода
сверху
Сканер
штрих-кода
снизу
Сканер
штрих-кода
сверху
Сканер
штрих-кода
снизу
