Руководство по эксплуатации SIPLACE D4i ПО - версия SR.605.03 SP2 и выше 6 Расширения станции Издание 10/2012 RU 6.2 Сканер штрих - кода печатных плат 227 6.2.6.2 Распо лож ение вдоль продо льного края ПП - читывающий лу…
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.2 Сканер штрих-кода печатных плат Издание 10/2012 RU
226
6.2.5 Предупредительная наклейка W216 на крышке со стороны подачи ПП
6
Предупредительная наклейка W216 "Класс лазеров 2" на крышке со стороны подачи ПП,
изделие № 03010316-01 (кол-во на автомат: 1)
УКАЗАНИЕ 6
При установке сканера штрих-кода ПП необходимо закрепить на крышке со стороны пода-
чи ПП входящую в комплект оснастки предупредительную наклейку о лазере W206.
6.2.6 Расположение этикеток со штрих-кодами на печатной плате
УКАЗАНИЕ 6
Ограничения для печатных плат длиной более 430 мм
6.2.6.1 Расположение вдоль продольного края ПП -
считывающий луч перпендикулярно к направлению транспортировки
6

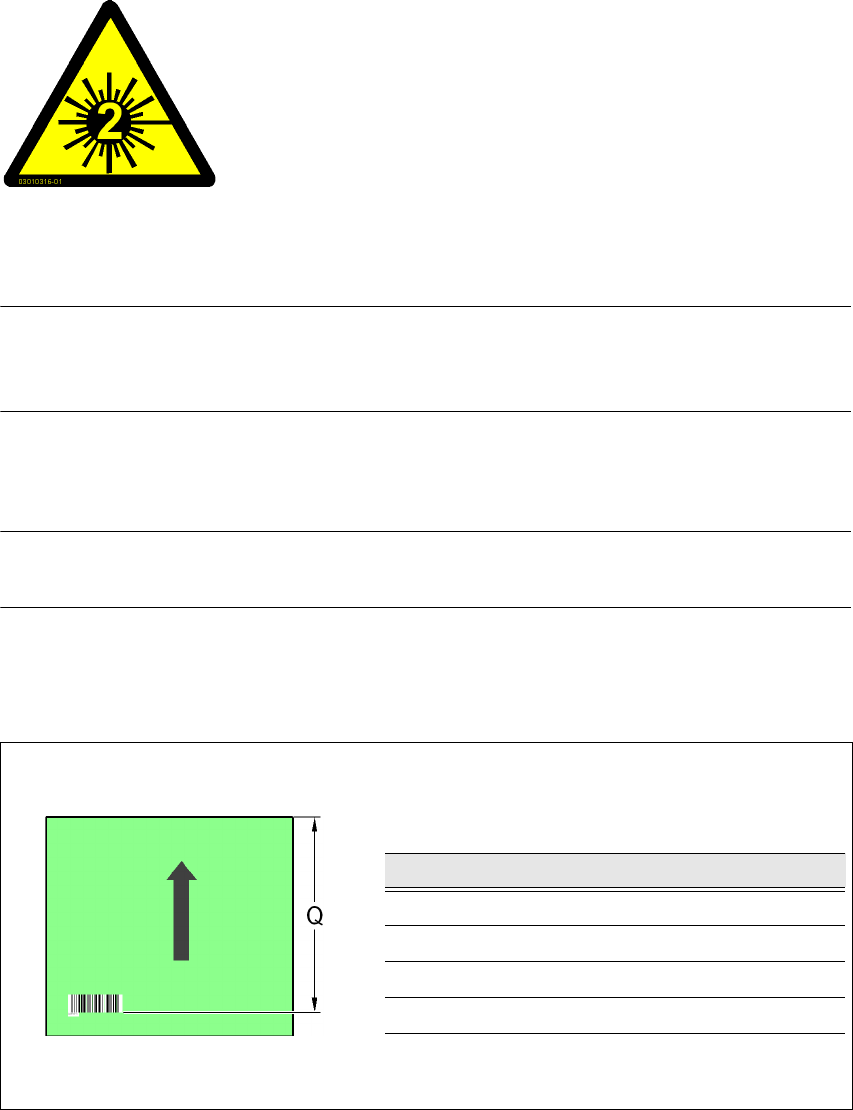

Pис. 6.2 - 4 Расположение вдоль продольного края ПП - считывающий луч перпендикулярно
к направлению транспортировки
6
6
6
6
6
6
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ!
Не смотреть на луч
Класс лазеров 2
Сканер штрих-кода ПП Q [мм]
2D сверху 390
1D сверху 390
2D снизу 430
1D снизу 430
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.2 Сканер штрих-кода печатных плат
227
6.2.6.2 Расположение вдоль продольного края ПП -
читывающий луч параллельно направлению транспортировки
6
Pис. 6.2 - 5 Расположение вдоль продольного края ПП - читывающий луч параллельно
направлению транспортировки
6.2.6.3 Выступание печатной платы над машиной при использовании
двойного транспортера
6
Pис. 6.2 - 6 Выступание печатной платы над машиной при использовании двойного транспортера
Сканер штрих-кода ПП L [мм]
1D сверху 320 - 350
1D снизу 380 - 410
Сканер штрих-кода ПП Выступание [мм]
2D снизу
на двойном транспортере
17
Сторона подачи следующих машин
Сторона вывода предшествующей машины
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.2 Сканер штрих-кода печатных плат Издание 10/2012 RU
228
6.2.6.4 Расположение вдоль поперечного края ПП -
считывающий луч перепендикулярно к направлению транспортировки
6
Pис. 6.2 - 7 Расположение вдоль поперечного края ПП - считывающий луч перепендикулярно
к направлению транспортировки
6.2.6.5 Расположение вдоль поперечного края ПП -
считывающий луч параллельно направлению транспортировки,
сканер штрих-кода ПП 1D сверху
6
Pис. 6.2 - 8 Расположение вдоль поперечного края ПП - считывающий луч параллельно
направлению транспортировки, сканер штрих-кода ПП 1D сверху
Сканер штрих-кода ПП LQ [мм] RQ [мм]
2D сверху 33
1D сверху 33
2D снизу 55
1D снизу 55
Размеры/транспортер ПП LO [мм] RO [мм]
460 мм / ПТ 320
508 мм / ПТ 344
216 мм / ДТ1324
242 мм / ДТ1
380 мм / SM1
358
216 мм / ДТ233
242 мм / ДТ2
380 мм / SM2
33
