Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.2 Сканер штрих-кода печатных плат
227
6.2.6.2 Расположение вдоль продольного края ПП -
читывающий луч параллельно направлению транспортировки
6

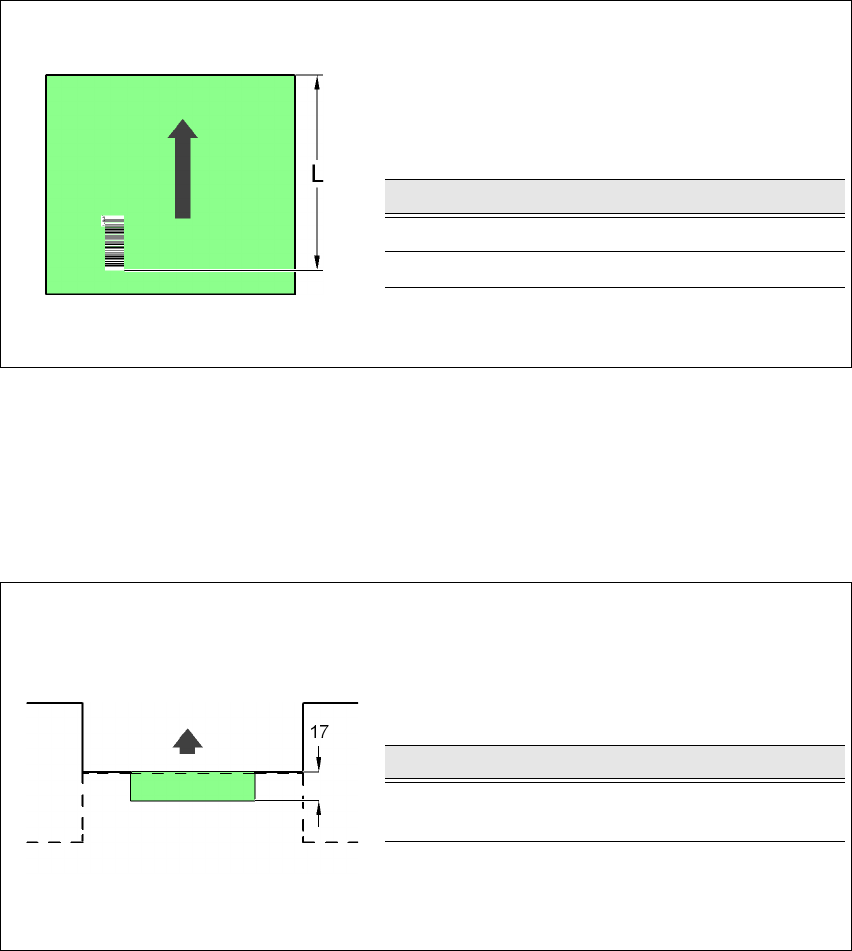

Pис. 6.2 - 5 Расположение вдоль продольного края ПП - читывающий луч параллельно
направлению транспортировки
6.2.6.3 Выступание печатной платы над машиной при использовании
двойного транспортера
6
Pис. 6.2 - 6 Выступание печатной платы над машиной при использовании двойного транспортера
Сканер штрих-кода ПП L [мм]
1D сверху 320 - 350
1D снизу 380 - 410
Сканер штрих-кода ПП Выступание [мм]
2D снизу
на двойном транспортере
17
Сторона подачи следующих машин
Сторона вывода предшествующей машины
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.2 Сканер штрих-кода печатных плат Издание 10/2012 RU
228
6.2.6.4 Расположение вдоль поперечного края ПП -
считывающий луч перепендикулярно к направлению транспортировки
6

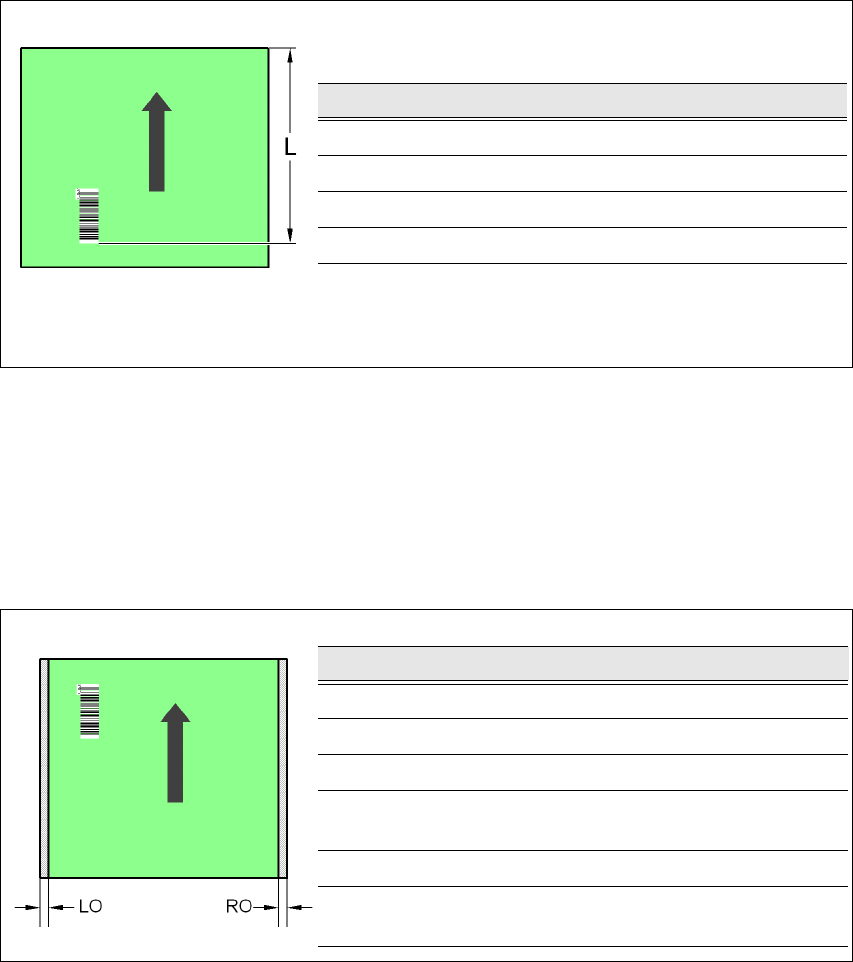

Pис. 6.2 - 7 Расположение вдоль поперечного края ПП - считывающий луч перепендикулярно
к направлению транспортировки
6.2.6.5 Расположение вдоль поперечного края ПП -
считывающий луч параллельно направлению транспортировки,
сканер штрих-кода ПП 1D сверху
6
Pис. 6.2 - 8 Расположение вдоль поперечного края ПП - считывающий луч параллельно
направлению транспортировки, сканер штрих-кода ПП 1D сверху
Сканер штрих-кода ПП LQ [мм] RQ [мм]
2D сверху 33
1D сверху 33
2D снизу 55
1D снизу 55
Размеры/транспортер ПП LO [мм] RO [мм]
460 мм / ПТ 320
508 мм / ПТ 344
216 мм / ДТ1324
242 мм / ДТ1
380 мм / SM1
358
216 мм / ДТ233
242 мм / ДТ2
380 мм / SM2
33
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.2 Сканер штрих-кода печатных плат
229
6.2.6.6 Расположение вдоль поперечного края ПП -
Считывающий луч параллельно направлению транспортировки,
сканер штрих-кода ПП 1D снизу
6

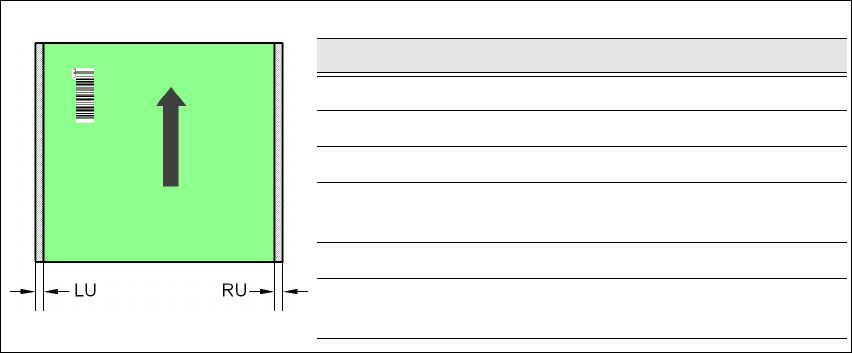

Pис. 6.2 - 9 Расположение вдоль поперечного края ПП - считывающий луч параллельно
направлению транспортировки, сканер штрих-кода ПП 1D снизу
ПТ Простой транспортер
ДТ1 Двойной транспортер, дорожка 1
ДТ2 Двойной транспортер, дорожка 2
SM1 Двойной транспортер в режиме простого транспортера, дорожка 1
SM2 Двойной транспортер в режиме простого транспортера, дорожка 2
Размеры/транспортер ПП LU [мм] RU [мм]
460 мм / ПТ 20 3
508 мм / ПТ 44 3
216 мм / ДТ133
242 мм / ДТ1
380 мм / SM1
33
216 мм / ДТ2243
242 мм / ДТ2
380 мм / SM2
58 3
