Руководство по эксплуатации SIPLACE D4i ПО - версия SR.605.03 SP2 и выше 6 Расширения станции Издание 10/2012 RU 6.7 Магнитная штифтовая опора 233 6.7 Маг ни т на я штифт ов ая опора Из де лие № 001 1 9680-xx Опора ПП D4…
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.6 Длинная печатная плата Издание 10/2012 RU
232
6.6 Длинная печатная плата
Изделие № 00119427-xx Опция "Длинная печатная плата", простой транспортер D4i
Изделие № 00119428-xx Опция "Длинная печатная плата", двойной транспортер D4i
a
Изделие № 00119631-xx Ширина транспортера 242/508 мм, D4i/D2i/D1i
Следующие форматы печатных плат можно монтировать при помощи автоматов D4i:
6
6
Для монтажа печатных плат длиной от 368 мм мы предлагаем опцию "Длинная печатная
плата" в виде комплекта дооснастки.
При установленной опции "Длинная печатная плата" можно обрабатывать следующие фор-
маты печатных плат:
6
6
Комплект дооснастки состоит из следующих компонентов:
– механическая часть в сборе: стопор, датчики, кабель и монтажные детали
– опционально CD для разблокирования функции на компьютере SIPLACE-Pro
– кабельная проводка комплекта дооснастки
Дополнительную информацию см. в руководстве по дооснастке "Опция Длинная печатная
плата", изделие № 00193888-01.
a) При заказе двойного транспортера указывайте в дополнение к номеру изделия 00119427-xx номер изде-
лия 00119428-xx.
Простой транспортер (стандартная ширина) От 50 x 50 мм² до 368 x 460 мм²
Простой транспортер "Широкая ПП" От 50 x 50 мм² до 368 x 508 мм²
Двойной транспортер (стандартная ширина) От 50 x 50 мм² до 368 x 216 мм²
Двойной транспортер "Широкая ПП" От 50 x 50 мм² до 368 x 242 мм²
Двойной транспортер в режиме "Простой транспортер" От 50 x 50 мм² до 368 x 380 мм²
Простой транспортер "Длинная ПП"
(стандартная ширина)
От 50 x 110 мм² до 610 x 460 мм²
Простой транспортер "Длинная ПП", "Широкая ПП" От 50 x 110 мм² до 610 x 508 мм²
Двойной транспортер "Длинная ПП"
(стандартная ширина)
От 50 x 120 мм² до 610 x 216 мм²
Двойной транспортер "Длинная ПП", "Широкая ПП" От 50 x 120 мм² до 610 x 242 мм²
Двойной транспортер в режиме "Простой транспортер",
"Длинная ПП" (стандартная
ширина)
От 50 x 120 мм² до 610 x 380 мм²
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.7 Магнитная штифтовая опора
233
6.7 Магнитная штифтовая опора
Изделие № 00119680-xx Опора ПП D4i/D2i/D1i
Широкие печатные платы имеют тенденцию к прогибанию во время монтажа, что при опре-
деленных обстоятельствах ведет к невозможности выполнения монтажа с требуемой точ-
ностью. Сильно выгнутые вверх печатные платы также приводят к снижению качества
монтажа. Эта проблема легко устраняется путем установки на подъемный столик магнит-
ных штифтовых
опор.
6
Pис. 6.7 - 1 Магнитная штифтовая опора
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.8 Датчик компонентов для C&P12 - головки Издание 10/2012 RU
234
6.8 Датчик компонентов для C&P12 - головки
Изделие № 00118021-xx Датчик компонентов для 12-сегментной C&P - головки
6

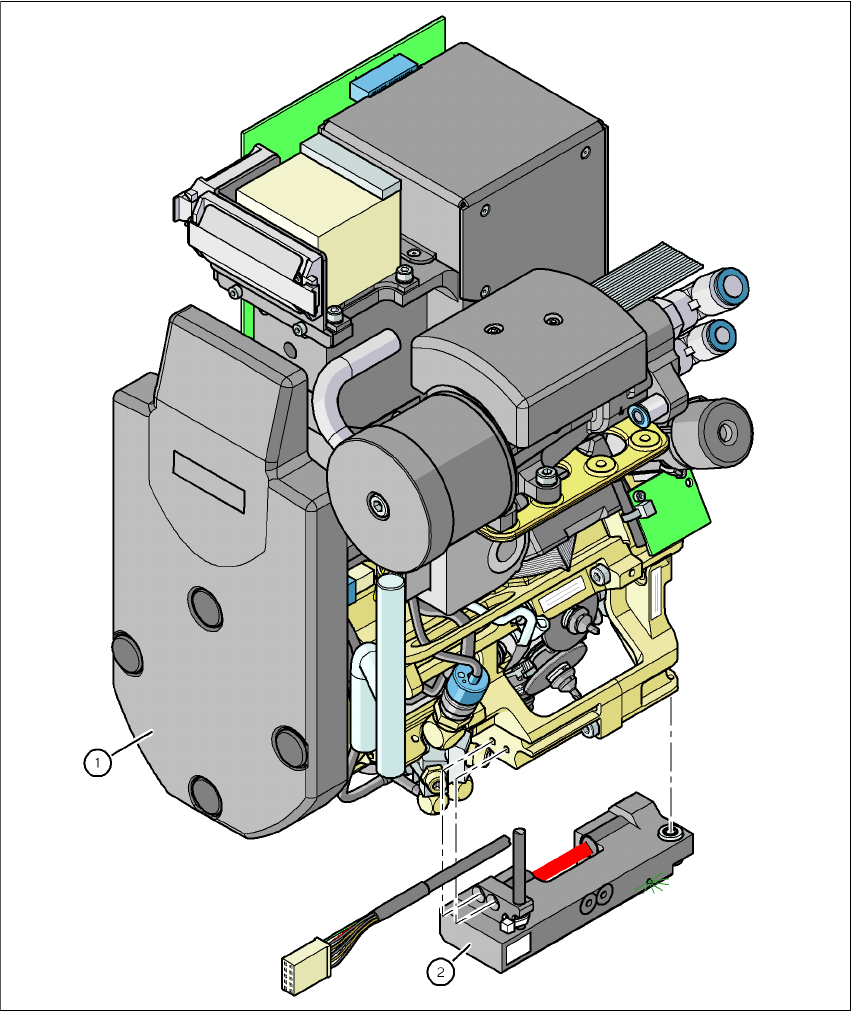

Pис. 6.8 - 1 12-сегментная Collect&Place-головка с датчиком компонентов
(1) 12-сегментная Collect&Place-головка
(2) Датчик компонентов
