Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.10 Пакет 01005 Издание 10/2012 RU
238
6.10 Пакет 01005
Изделие № 00119776-xx Пакет 01005 для D4i/D2i/D1i
Монтажный автомат SIPLACE D4i предназначен для монтажа компонентов 01005. Для об-
работки компонентов 01005 необходимо установить 12-сегментную головку Collect&Place.
В состав комплекта дооснащения входят следующие компоненты:
–12-я пиноль, вкл. градуировку 270° Изделие № 03054107-xx, 3 шт.
– Присос, тип 905 / 3005 в компл., керамика Изделие № 03057320-xx, 12 штук
– Руководство по монтажу
Пакет 01005 для D4i/D2i/D1i
Немецкий и английский язык Изделие № 00195398-xx, 1 шт
.
6.11 Пакет 0201
Изделие № 00119775-xx Пакет 0201 для C&P12, серия D SST30
Для обработки компонентов 0201 с использованием 12-сегментной головки Collect&Place
мы предлагаем пакет 0201.
В его состав входит:
– Камера для компонентов C&P
(тип 30), 27 x 27, цифровая Изделие № 03085394-xx, 1 штука
– Датчик компонентов для
12-сегментной C&P - головки Изделие № 00118021-xx, 1 штука
– Присос, тип 706/906 Vectra, керамика Изделие № 00345031-xx, шт.
– Монтажный комплект для камеры
компонентов SST28/29 DLM2 Изделие № 03023819-xx, 1 шт.
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.12 Вакуумный насос
239
6.12 Вакуумный насос
Изделие № 00119017-xx Вакуумный насос D4i/D2i/D1i
Изделие № 00119406-xx Комплект для подключения вакуумного насоса D4i
Каждая головка Collect&Place имеет собственный вакуум-генератор, который создает в кон-
туре удержания и монтажа необходимый вакуум. Вакуум-генератор работает по принципу
Вентури.
Расход сжатого воздуха автомата составляет примерно 950 норм. л/мин. Это означает, что
параметры системы подачи сжатого воздуха должны
быть определены соответствующим
образом. Если мощности на месте установки у заказчика недостаточно, могут потребовать-
ся серьезные инвестиционные расходы. По этой причине мы предлагаем вакуумный насос
для создания требуемого вакуума.
Другие преимущества вакуумного насоса:
– примерно вдвое снижается расход сжатого воздуха автомата
– снижается давление на входе
– автомат можно легко встраивать в имеющиеся
сборочные линии
– текущие эксплуатационные расходы снижаются в зависимости от стоимости энергии
Вакуумный насос не требует техобслуживания и не содержит абсолютно никакой смазки.
Его производительности достаточно, чтобы приводить в действие контуры останова голо-
вок Collect&Place.
Расход сжатого воздуха
a
автомата
a) При нормальном атмосферном давлении при 20°C и 1013 гПа
Без вакуумного насоса 950 норм. л/мин
С вакуумным насосом 400 норм. л/мин
Руководство по эксплуатации SIPLACE D4i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.13 Станция визуального обучения Издание 10/2012 RU
240
6.13 Станция визуального обучения
Изделие № 00119788-xx Станция визуального обучения
6

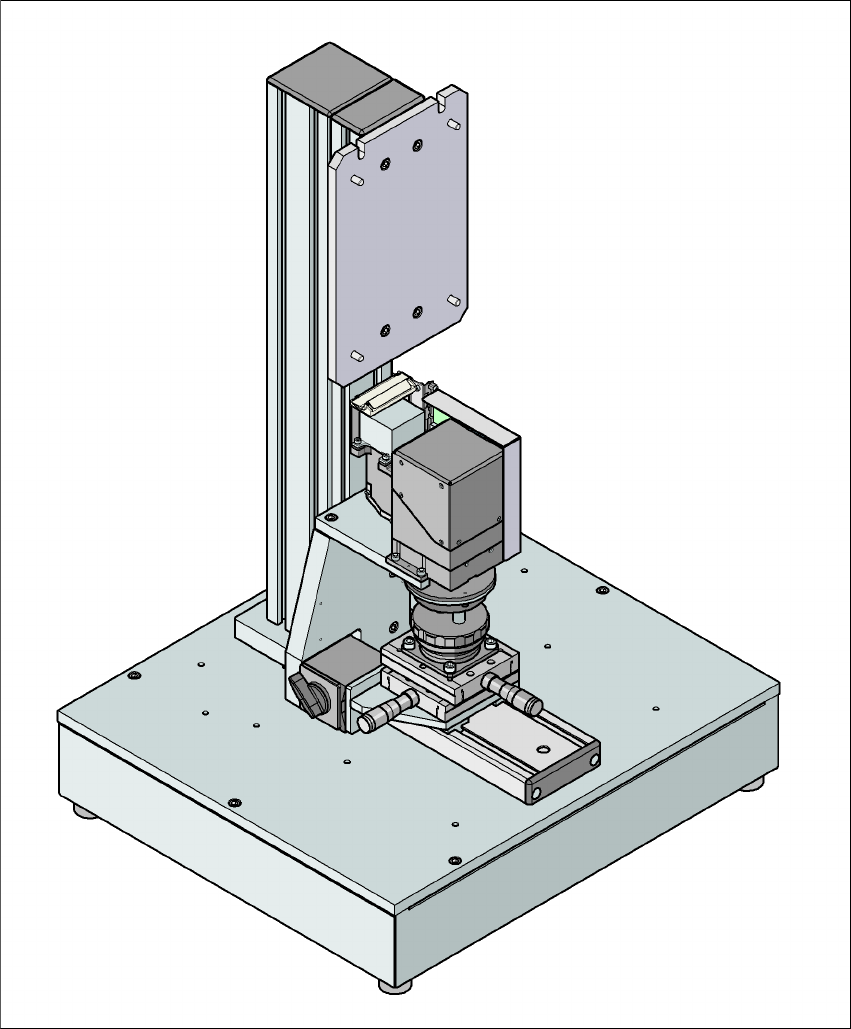

Pис. 6.13 - 1 Станция визуального обучения с камерой для компонентов, тип 28
