Руководство по эксплуатации SIPLACE D4i

ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность

Издание 10/2012 RU 2.1 Указания по безопасности

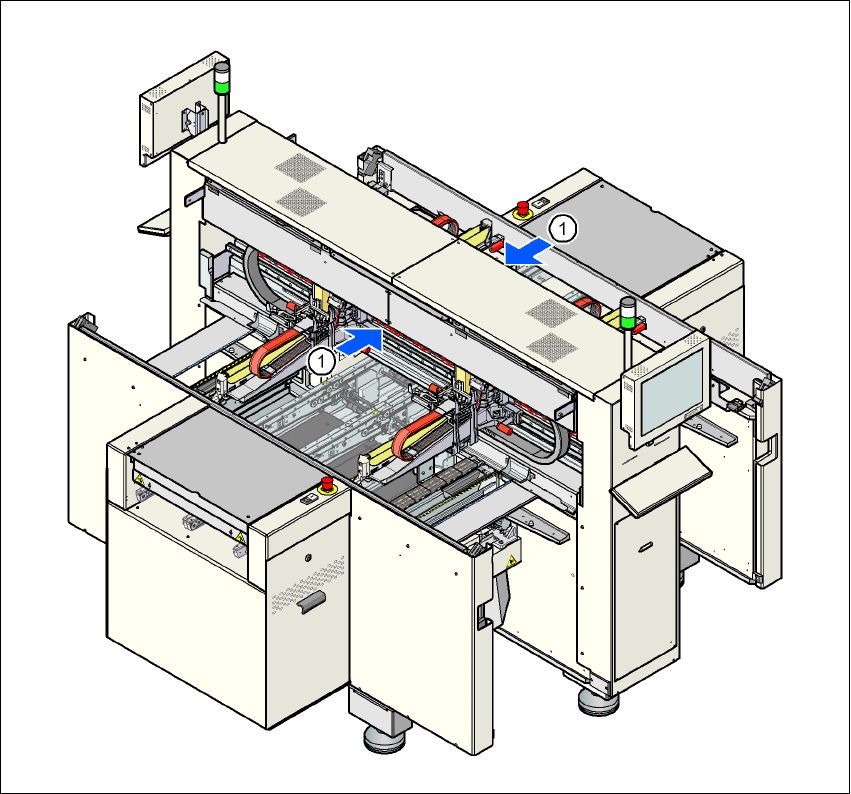

Pис. 2.1 - 1 Положение постоянных магнитов для линейных приводов

(1) Постоянные магниты для линейных электродвигателей на оси Y

Соблюдайте следующие указания при работе с постоянными магнитами:

→Людям с активными имплантантами (например, с кардиостимуляторами) или другими

ферромагнитными протезами категорически запрещается работать на этих устройс-

твах или приближаться к ним. Находитесь на достаточном расстоянии до линейного

электродвигателя!

→Из-за большой магнитной силы притяжения, будучи в непосредственной близости от

магнитной линии, а

также первичного элемента, необходимо соблюдать особые меры

предосторожности. Запрещается вручную переносить тяжелые и объемные предметы

из стали или железа в непосредственной близости от магнитной линии. Так как сила

притяжения магнита является невидимой, то ее воздействие на предметы, находящие-

ся вблизи магнитной линии, как правило, остается недооцененным. Магнитное притя-

Руководство по эксплуатации SIPLACE D4i

2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше

2.1 Указания по безопасности Издание 10/2012 RU

жение может возникнуть внезапно. Вблизи ферромагнитных предметов (из стали или

железа) сопоставимых размеров с магнитной линией сила притяжения может увели-

чить на несколько тысяч ньютонов.

→ Всегда носите соответствующую специальную защитную одежду(например, перчатки,

обувь и т.д.) во время работы с магнитной линией.

→Проводить монтажные и прочие работы по замене

магнитной линии разрешается толь-

ко обученному техническому персоналу компании ASM AS.

→Для экстренных случаев держите всегда наготове не менее двух клиньев (с углом рас-

твора от 10° до 15°) из цельного немагнитного материала (например, из алюминия) и

один молот из немагнитного материала (весом от 2 до 3 кг). Эти инструменты могут по-

надобиться в экстренном случае для

разъединения примагниченных к магнитной ли-

нии деталей и освобождения защемленных конечностей (палец, кисть, нога). Никогда

не кладите узел катушки двигателя с ферромагнитным сердечником непосредственно

на магнитную линию.

→Сильные магнитные поля способны повредить и даже вывести из строя электронные

приборы и измерительные инструменты. Не храните устройства с магнитными элемен-

тами вблизи

компьютеров, мониторов или магнитных накопителей информации (напри-

мер, вблизи жестких дисков, кредитных карт, аудио- и видеокассет и т.д.).

→ Расстояние между отдельными магнитными линиями или между магнитной линией и

другими магнитными полями должны быть не менее 45 см.

Руководство по эксплуатации SIPLACE D4i

ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность

Издание 10/2012 RU 2.2 Предупредительные наклейки

2.2 Предупредительные наклейки

2.2.1 Предупредительные наклейки на автомате

Предупредительные наклейки изготовлены из мягкой ПВХ-пленки и характеризуются изно-

состойкостью, светостойкостью, водостойкостью и погодостойкостью. Оформление пре-

дупредительных наклеек соответствует требованиям ISO 3864-2 и ANSI Z535.4.

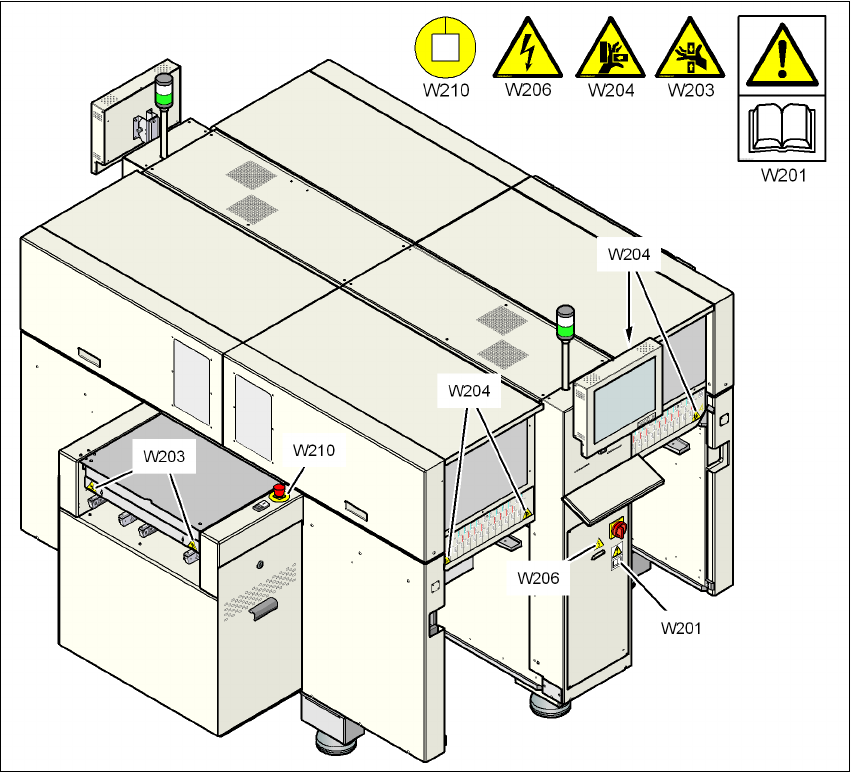

Pис. 2.2 - 1 Предупредительные наклейки W201, W203, W204 и W210 на автомате - часть 1

Поз. W201, изделие № 03009338-01

Поз. W203, изделие № 03009342-01

Поз. W204, изделие № 03009343-01

Поз. W206, изделие № 03009345-01

Поз. W210, изделие № 03009350-01
