Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.2 Предупредительные наклейки
43
2.2.4 Предупредительные наклейки на блоке питания
2
Поз. W206 на рис. 2.2 - 7, изделие № 03009345-01 (кол-во на автомат: 2), поз. W и поз. W1

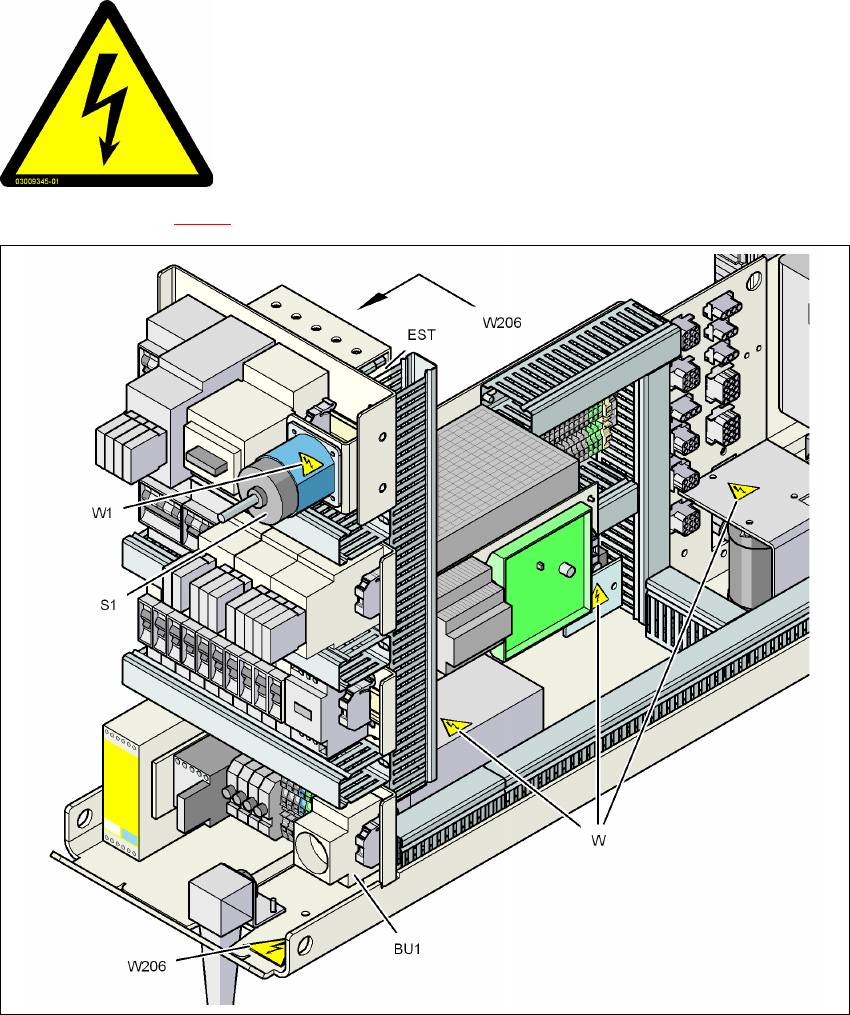

Pис. 2.2 - 7 Предупредительная наклейка W206, W и W1 на блоке питания
Поз. W206 Под сервисной розеткой BU1 и на крышке над ограничителем
пускового тока (ОПТ)
Поз. W Предупредительная наклейка на сетевом фильтре и на кожухах выпрямителя
тока и электролитического конденсатора
Поз. W1 Предупредительная наклейка на главном выключателе S1
ОПАСНОЕ НАПРЯЖЕНИЕ!
На обозначенные детали даже при выключенном главном выклю-
чателе подается сетевое напряжение.
Перед выполнением сервисных работ отключите машину от сети
Североатлантическая зона свободной торговли: RISK OF
ELECTRIC SHOCK OR BURN!
Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.2 Предупредительные наклейки Издание 10/2012 RU
44
2.2.4.1 Предупредительная наклейка W на крышке над блоком электро-
питания для усилителя сервопривода

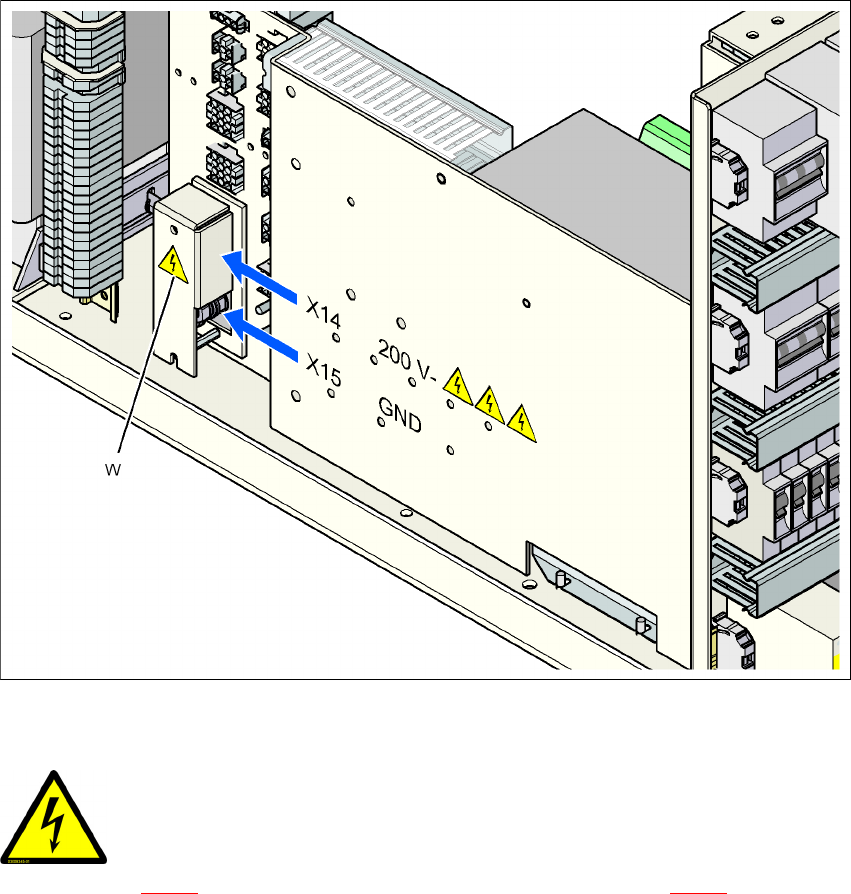

Pис. 2.2 - 8 Предупредительная наклейка W на крышке над блоком электропитания для усилителя
сервопривода
2
Поз. W на рис. 2.2 - 8 (кол-во на блок электропитания: 4) см. также pис. 2.2 - 7
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.2 Предупредительные наклейки
45
2.2.5 Предупредительная наклейка на выдвижном блоке оси
2
Поз. W207 на рис. 2.2 - 9, изделие № 03009346-01 (кол-во на автомат: 2)
2
2
Pис. 2.2 - 9 Предупредительная наклейка W207 на макролоновом диске выдвижного блока оси
Поз.W207, изделие № 03009346-01
2
2
СЕТЕВОЕ НАПРЯЖЕНИЕ!
Главный выключатель перевести в положение ВЫКЛ и подож-
дать 30 секунд, пока не разрядятся конденсаторы.
Североатлантическая зона свободной торговли: RISK OF
ELECTRIC SHOCK OR BURN!
