Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.2 Предупредительные наклейки Издание 10/2012 RU
48
2.2.8 Предупредительная наклейка на штекере CEKON
2
Поз. W211 на рис. 2.2 - 12 (кол-во на автомат: 1)
2
Pис. 2.2 - 12 Предупредительная наклейка W211 на штекере CEKON
Поз. W211, изделие № 03009351-01
2
ОСТАТОЧНОЕ НАПРЯЖЕНИЕ!
После отсоединения сетевого штекера от сети электропитания подож-
дите 30 с, пока не исчезнут остаточные напряжения.
Североатлантическая зона свободной торговли: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious
injury. Avoid contact with power plug and/or wire ends for 30 seconds
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.3 Классификация лазеров
49
2.3 Классификация лазеров
2.3.1 Класс лазеров 1
2.3.1.1 Классификация всей машины
2
УКАЗАНИЕ: 2
Модули класса лазеров 1 и 1M не маркируются.
2.3.1.2 Классификация систем камер
2
2.3.2 Класс лазеров 1M
Не рассматривать напрямую через оптические устройства!
2
2
Все установленные системы камер и готовая к работе машина относятся
к классу лазеров 1.
Классы лазеров определяются согласно стандарту DIN EN 60825-1:2001.
2
Следующие системы камер относятся к классу лазеров 1:
– Камера для ПП, тип 34, цифровая
2
Следующие системы камер относятся к классу лазеров 1M:
– Камера для компонентов, C&P, тип 28, 18 x 18 на 12-сегментной
Collect&Place-головке
– Камера для компонентов, C&P, тип 30, 27 x 27 на 12-сегментной
Collect&Place-головке
Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.4 Указания по безопасности при транспортировке автомата Издание 10/2012 RU
50
2.3.3 Класс лазеров 2
Следующие модули относятся к классу лазеров 2:
– Лазерный световой затвор, зона монтажа 1 в транспортере ПП
– Лазерный световой затвор, зона монтажа 2 в транспортере ПП
– Сканер штрих-кода печатных плат
2

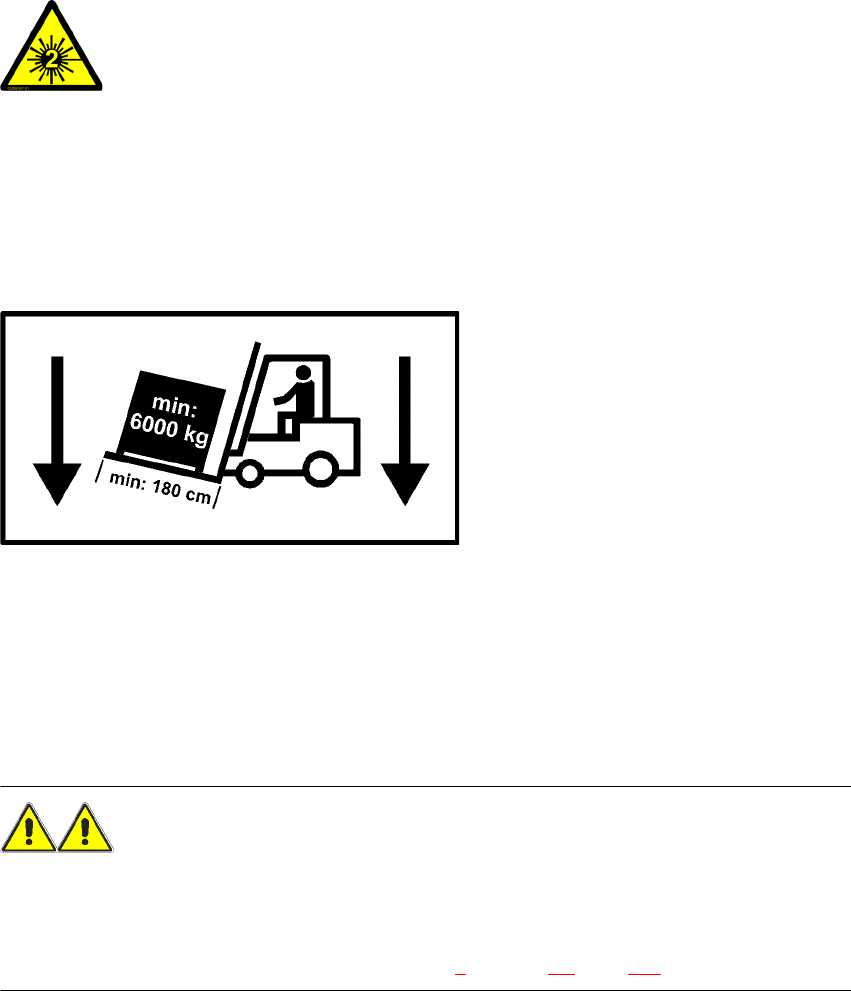

2.4 Указания по безопасности при транспортировке
автомата
2
Используйте для транспортировки автомата вилочный погрузчик со следующими характе-
ристиками:
Длина вилочного захвата мин. 1800 мм
Грузоподъемность мин. 6000 кг
Поперечный промежуток
между вилками захвата мин. 350 мм 2
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ОПРОКИДЫВАНИЯ 2
Если вилочный погрузчик не соответствует указанным характеристикам, существует риск
его опрокидывания при транспортировке автомата.
Транспортировка автомата описывается в главе 4, раздел 4.1, стр. 141.
2
Лазерное излучение
Не смотреть на луч!
