Руководство по эксплуатации SIPLACE D4i

ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность

Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата

2.5 Указания по безопасности при эксплуатации авто-

мата

2.5.1 Указания по безопасности при закрывании защитных кожухов

Чтобы исключить вероятность травмирования при закрывании защитных кожухов на маши-

не, предприниматель, осуществляющий эксплуатацию оборудования, должен следить за

тем, чтобы сотрудники обращались с защитными кожухами в соответствии со следующим

руководством.

ОСТОРОЖНО

БЕРЕЧЬ РУКИ ОТ ЗАЖИМАНИЯ!

СОБЛЮДАТЬ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЗАКРЫВАНИИ ЗАЩИТНЫХ КОЖУХОВ 2

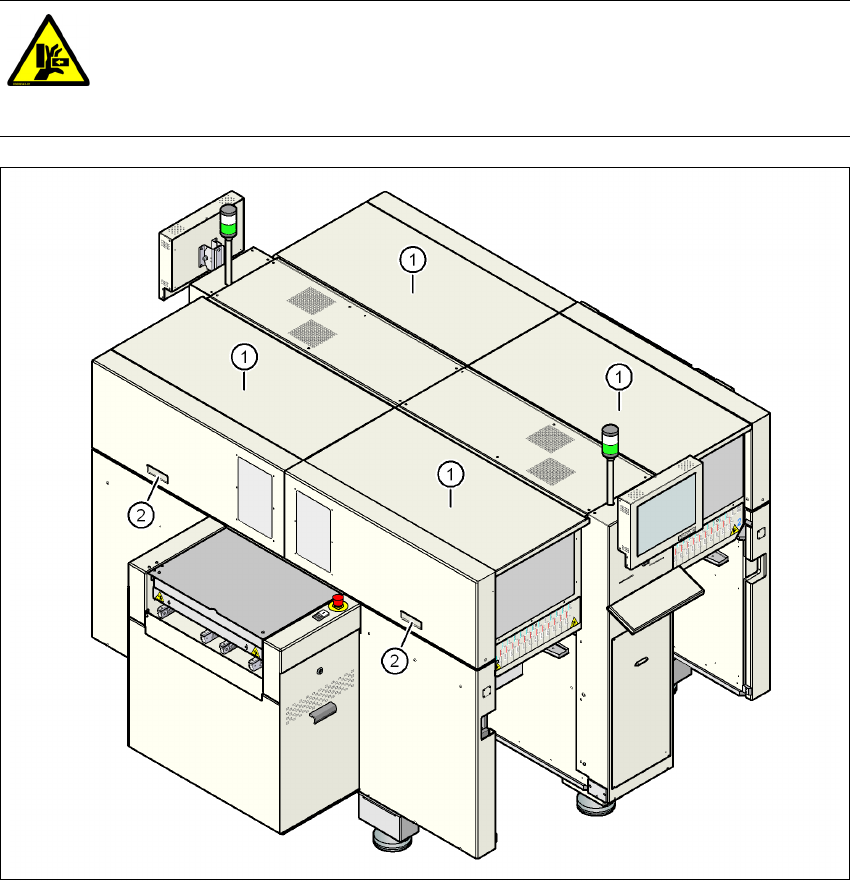

Pис. 2.5 - 1 Указания по безопасности при закрывании защитных кожухов

(1) Защитные кожухи

(2) Углубления для захвата

Руководство по эксплуатации SIPLACE D4i

2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше

2.5 Указания по безопасности при эксплуатации автомата Издание 10/2012 RU

→При открывании или закрывании защитных кожухов используйте только специально

предусмотренные для этого выемки.

→При закрывании не допускайте нахождения пальцев между защитным кожухом и об-

шивкой машины.

→Следите за тем, чтобы при закрывании кожухов в зоне перемещения кожухов не нахо-

дились посторонние лица.

2.5.2 Инструкции по технике безопасности при стыковке и расстыковке

тележки для подачи компонентов

. 2

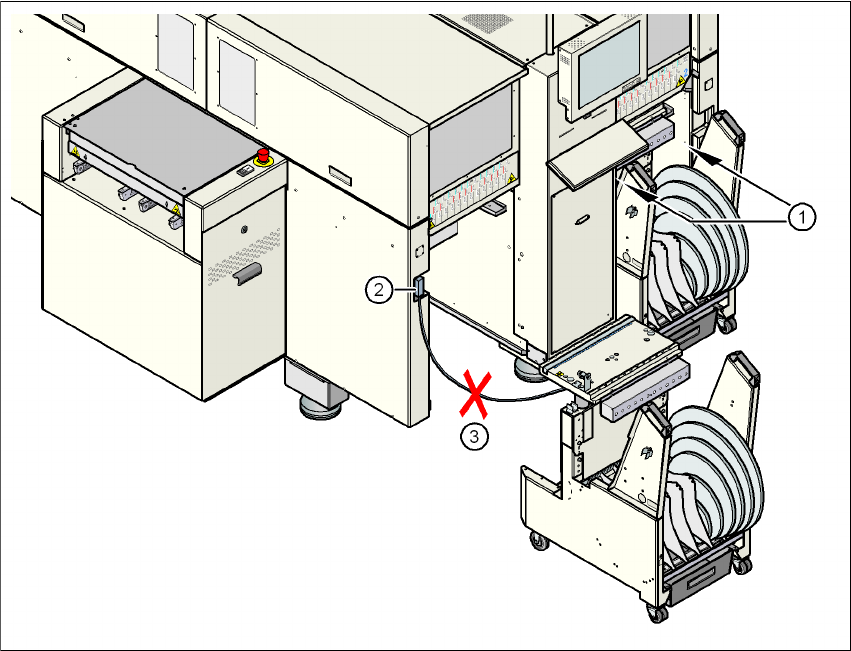

Pис. 2.5 - 2 Инструкции по технике безопасности при обращении с тележкой для подачи компонентов

(1) Вертикальный зазор между стенкой автомата и тележкой для подачи компонентов

(2) Розетка для подключения тележки для подачи компонентов

(3) Кабель для подачи сжатого воздуха и электропитания тележки для подачи компонентов

Руководство по эксплуатации SIPLACE D4i

ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность

Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата

ПРЕДУПРЕЖДЕНИЕ 2

→Никогда не просовывайте пальцы/руки в зазор между тележкой для подачи компонен-

тов и стойками автомата (поз.1 на рис. 2.5 - 2

, стр. 52).

→ Категорически запрещается подсоединять соединительный кабель (поз.3 на рис. 2.5 -

2, стр. 52) тележки для подачи компонентов к розетке (поз.2 на рис. 2.5 - 2, стр. 52) ав-

томата и управлять тележкой для подачи компонентов при помощи пневматики, когда

она находится за пределами автомата.

→ Всегда подсоединяйте кабель питания (поз.3 на рис. 2.5 - 2

, стр. 52) тележки для пода-

чи компонентов к штепсельному разъему на автомате (поз.2 на рис. 2.5 - 2

, стр. 52),

прежде чем опускать плиту столика. Благодаря этому гарантируется постоянное распо-

ложение кабеля питания на стороне штепсельного разъема автомата.

2.5.3 Указания по безопасности при опускании плиты стола компонентов

ПРЕДУПРЕЖДЕНИЕ! БЕРЕГИТЕСЬ ЗАЖИМАНИЯ 2

→Ни в коем случае не просовывайте пальцы при опускании плиты столика компонентов

в щель между подающими модулями и направляющим каналом для пустой ленты.

2.5.4 Инструкции по технике безопасности при перемещении тележки

для подачи компонентов

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения несчастных случаев обязательно соблюдайте приведенные далее

правила во время перемещения тележки для подачи компонентов.

→ Всегда беритесь за рукоятки тележки для подачи компонентов обеими руками во время

ее перемещения.

→ Перемещайте тележку для подачи компонентов только с опущенным столиком компо-

нентов.

→Учитывайте то, что полностью загруженная подающими модулями тележка для подачи

компонентов может перевернуться вбок или вперед при превышении

угла наклона при-

мерно в 20 градусов.

→ Следите за тем, чтобы поверхность, по которой движется тележка, всегда имела не-

большой угол наклона.

→Не допускайте сталкивания с препятствиями. При определенной скорости тележка мо-

жет опрокинуться вперед.
