Руководство по эксплуатации SIPLACE D4i 2 Производственная безопасность ПО - версия SR.605.03 SP2 и выше 2.5 Указания по безопасности при эксплуатации автомата Издание 10/2012 RU 56 2.5.7 Инструкции по те хнике без опасн…
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата
55
2.5.6 Инструкции по использованию устройства защиты рук от попадания
внутрь подающего / выводного конвейера
ОПАСНОСТЬ ЗАЖИМАНИЯ 2
Устройство защиты рук от попадания внутрь механизма всегда должно устанавливаться на
высоте обрабатываемой печатной платы. При этом зазор между устройством защиты рук от
попадания внутрь механизма и защитной планкой должен быть минимальным! Устройство
защиты рук от попадания внутрь механизма монтировано на подающем и выводном кон-
вейере транспортера печатных плат
.
→Ни в коем случае не просовывайте пальцы сквозь отверстие устройства защиты рук от
попадания внутрь автомата. Имеется опасность зажимания подъемным столиком.
→ Устанавливайте высоту устройства защиты рук от попадания внутрь механизма на про-
дольных отверстиях таким образом, чтобы не создавались препятствия для транспор-
тировки обрабатываемой печатной платы.
2

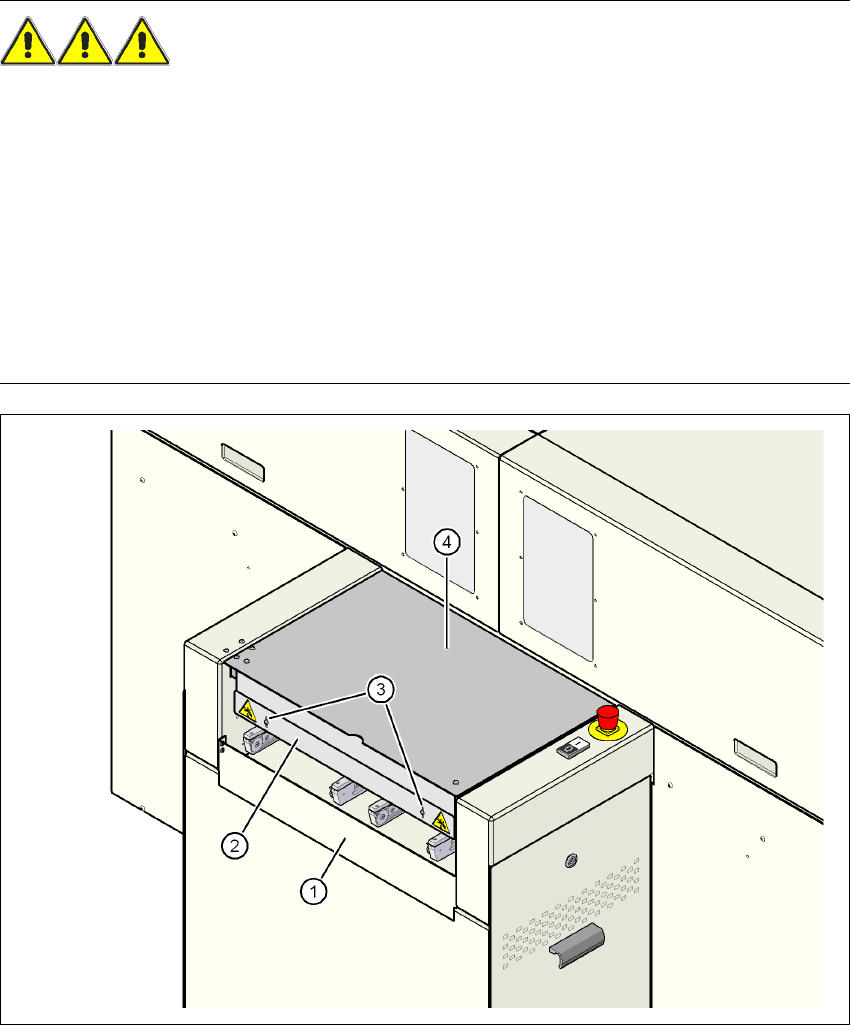

Pис. 2.5 - 3 Устройство защиты рук от попадания внутрь механизма на подающем/выводном
конвейере автомата
(1) Защитная планка (монтируется жестко)
(2) Устройство защиты рук от попадания внутрь механизма (может настраиваться)
(3) Продольные отверстия для настройки высоты
(4) Крышка
Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.5 Указания по безопасности при эксплуатации автомата Издание 10/2012 RU
56
2.5.7 Инструкции по технике безопасности при снимании присосов головок
Collect&Place
ОСТОРОЖНО
ОПАСНОСТЬ ТРАВМИРОВАНИЯ ПАЛЬЦЕВ ОСТРЫМИ ПРИСОСАМИ 2
Не снимайте присосы в положении забора/монтажа (поз. 2).
При снимании присосов вручную с пиноли действуйте следующим образом:
→ Переместите пиноль, с которой необходимо снять присос, в положении забора (поз. 1).
→В этом положении снимите присос с пиноли.
2

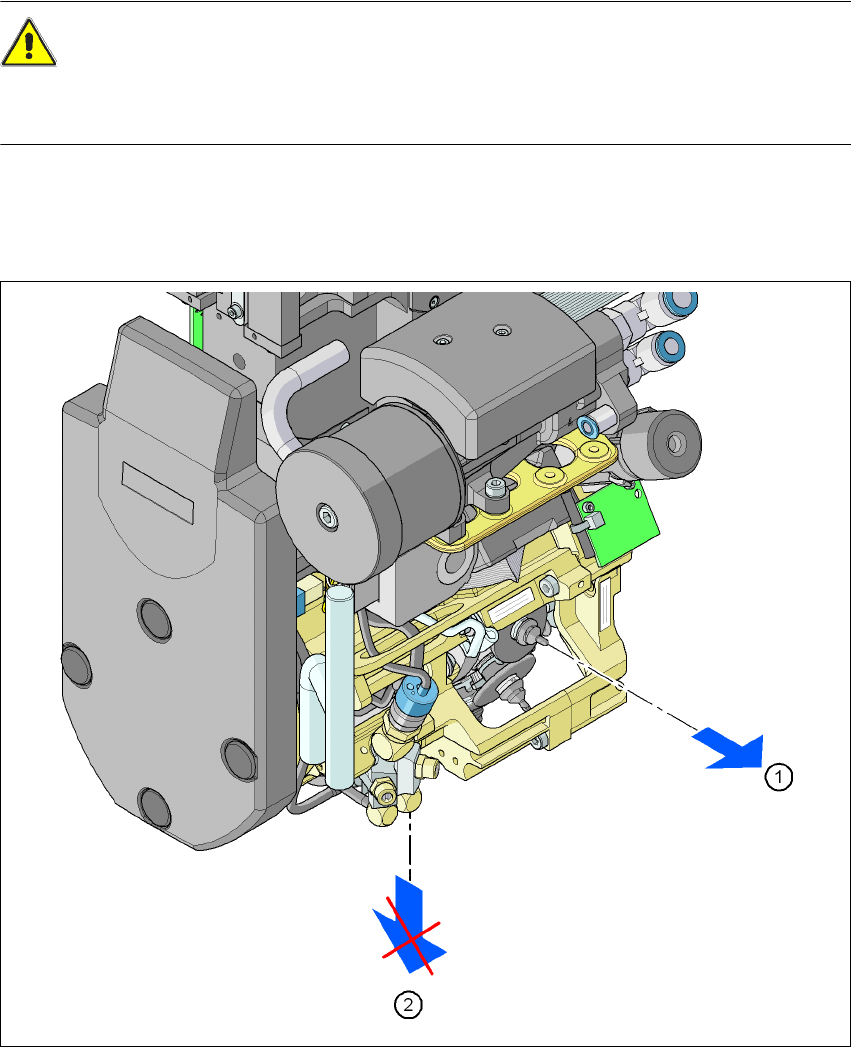

Pис. 2.5 - 4 Положение пиноли при ручной замене присоса
(1) Положение забора для пинолей и присосов
(2) Положение забора и монтажа
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата
57
2.5.8 Инструкции по технике безопасности при обращении с резаком
для ленты
2

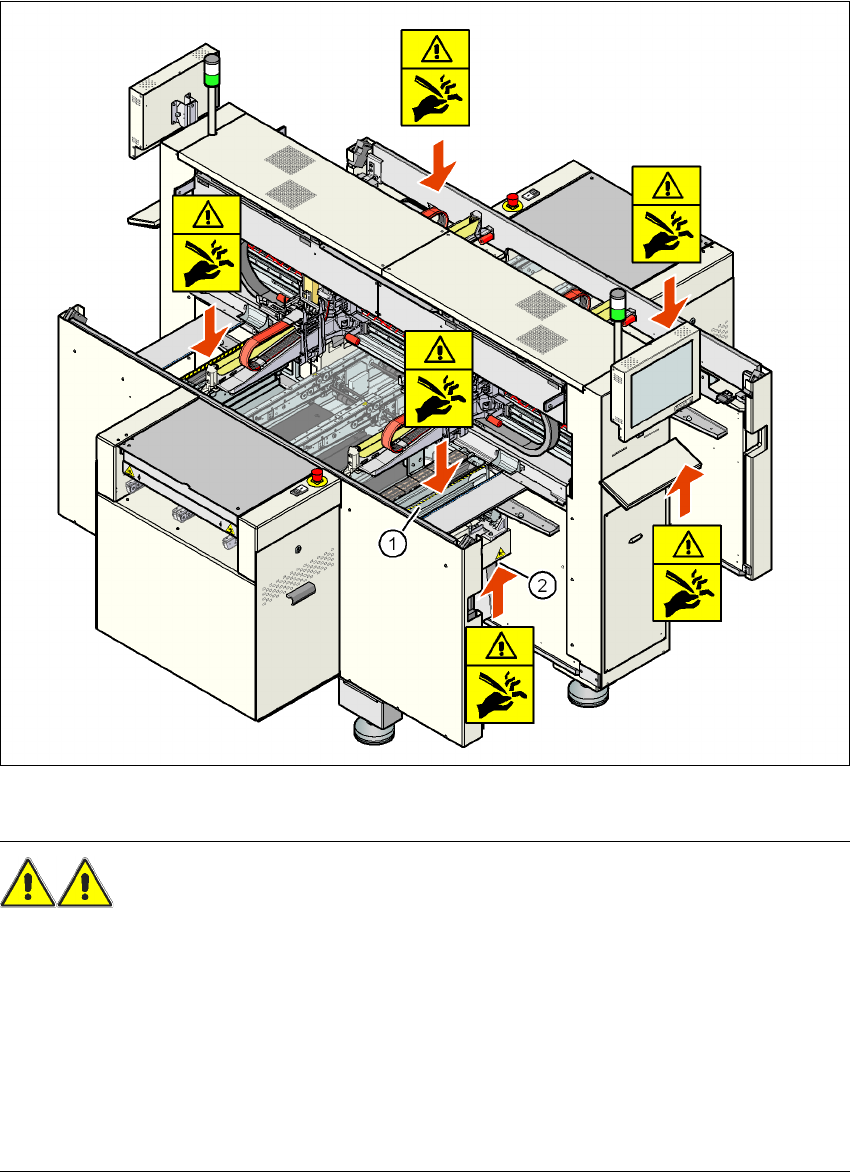

Pис. 2.5 - 5 Инструкции по технике безопасности при обращении с резаком для ленты
ПРЕДУПРЕЖДЕНИЕ - ОПАСНОСТЬ ПОРЕЗА! 2
→Ни в коем случае не просовывыйте голую руку сверху в направляющий канал для пус-
той ленты (поз. 1), даже если автомат выключен.
→Также не просовывайте при выключенном автомате голую руку снизу в отверстие вы-
броса резака для ленты (поз. 2), чтобы, например, извлечь обрезки пустой ленты.
→При удалении обрезков
пустой ленты обязательно выключайте автомат и надевайте
особо прочные защитные перчатки, так как приемные траверсы резака для ленты очень
острые.
