Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.6 Предохранительные устройства Издание 10/2012 RU
66
Нажимной переключатель для поднимания столиков компонентов (поз.2 на рис. 2.6 - 6)2
Поднимите столик тележки для подачи компонентов при помощи нажимных кнопок или
опустите его. Нажимные кнопки активны только тогда, когда монтажная головка выведена
из зоны столика компонентов и крышка над кнопкой открыта. После замены столика компо-
нентов крышку над кнопкой необходимо снова закрыть.
– Если крышка закрыта, контакт контура аварийного отключения закрыт,
а сигнальный
контакт открыт. Машина готова к эксплуатации.
– При открытой крышке контур аварийного отключения разомкнут, сигнальный контакт за-
мкнут. На дисплее отображается сообщение об ошибке с требованием закрыть крышку.
После этого можно запустить машину при помощи кнопки пуска.
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.6 Предохранительные устройства
67
2.6.3 Расположение предохранительной комбинации контакторов и
сервисной розетки
2

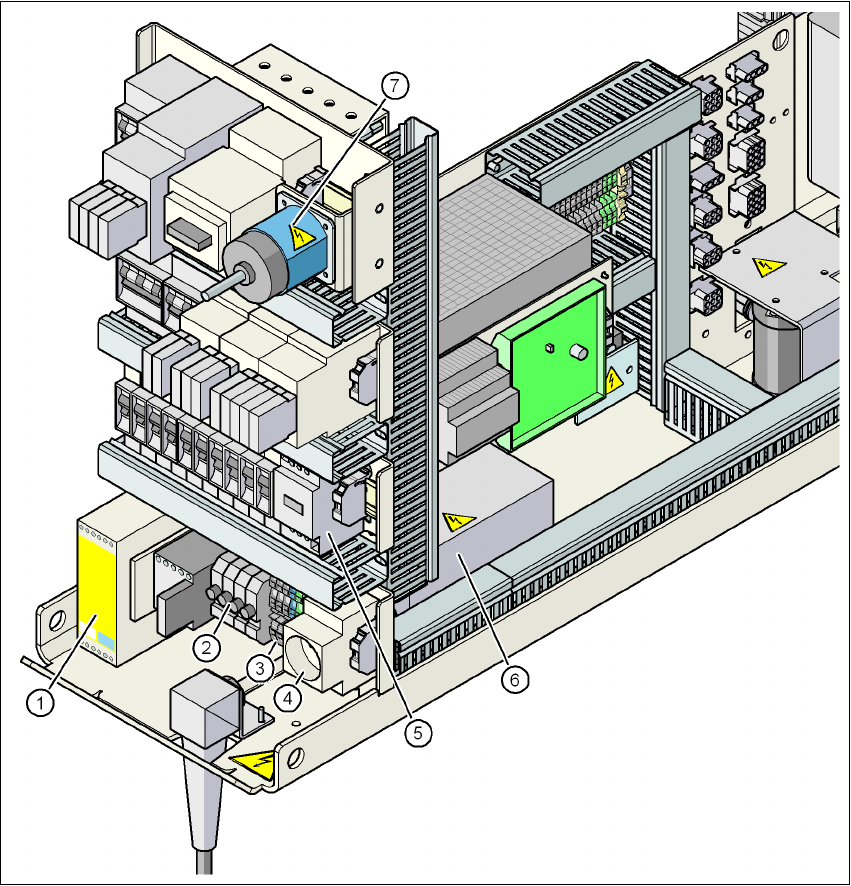

Pис. 2.6 - 7 Расположение предохранительной комбинации контакторов и сервисной розетки
(1) Предохранительная комбинация контакторов K1
(2) Предохранители FU, FV, FW, FBU
(3) Клеммы подачи питания X100
(4) Сервисная розетка BU1
(5) Разрядный дроссель Z2
(6) Сетевой фильтр Z1
(7) Главный выключатель S1
Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.6 Предохранительные устройства Издание 10/2012 RU
68
Предохранительная комбинация контакторов 3TK2825 (поз.1 на рис. 2.6 - 7) 2
Предохранительная комбинация контакторов расположена в выдвижном блоке электропи-
тания. Она используется для контроля контакторов системы АВАР ОТКЛ и предохранитель-
ных устройств.
Для активации предохранительной комбинации контакторов необходимо выполнение трех
условий:
– Должен быть подан сигнал "Разблокирование программного обеспечения".
– Контур АВАР ОТКЛ должен быть замкнут.
– Пусковая кнопка должна быть нажата.
На
передней стороне предохранительной комбинации контакторов располагается зеленый
светодиод для индикации рабочих режимов (см. рис. 2.6 - 8
, стр. 69):
– Светодиод "Питание" указывает на то, что подается напряжение.
– Светодиоды "Channel 1" и "Channel 2" горят, если была нажата кнопка пуска, контур
АВАР ОТКЛ замкнут и сигнальный контур не сигнализирует о наличии ошибок.
Сервисная розетка (поз.4 на рис. 2.6 - 7) 2
Сервисная розетка расположена в выдвижном блоке электропитания и защищена кожухом.
Она может использоваться только в том случае, если питание на автомат подается от элек-
тросети по пятижильному кабелю (U, V, W, N и PE). При использовании четырехжильного
кабеля, например, без провода N, розетка не нужна.
ПРЕДУПРЕЖДЕНИЕ 2
Соблюдайте правила техники безопасности по обращению с опасным для жизни напряже-
нием также и в том случае, если автомат выключен (см. раздел 2.6.2.4 со стр. 64).
