Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.9 Энергетическое состояние автомата после выключения главного выключателя Издание 10/2012 RU
78
2

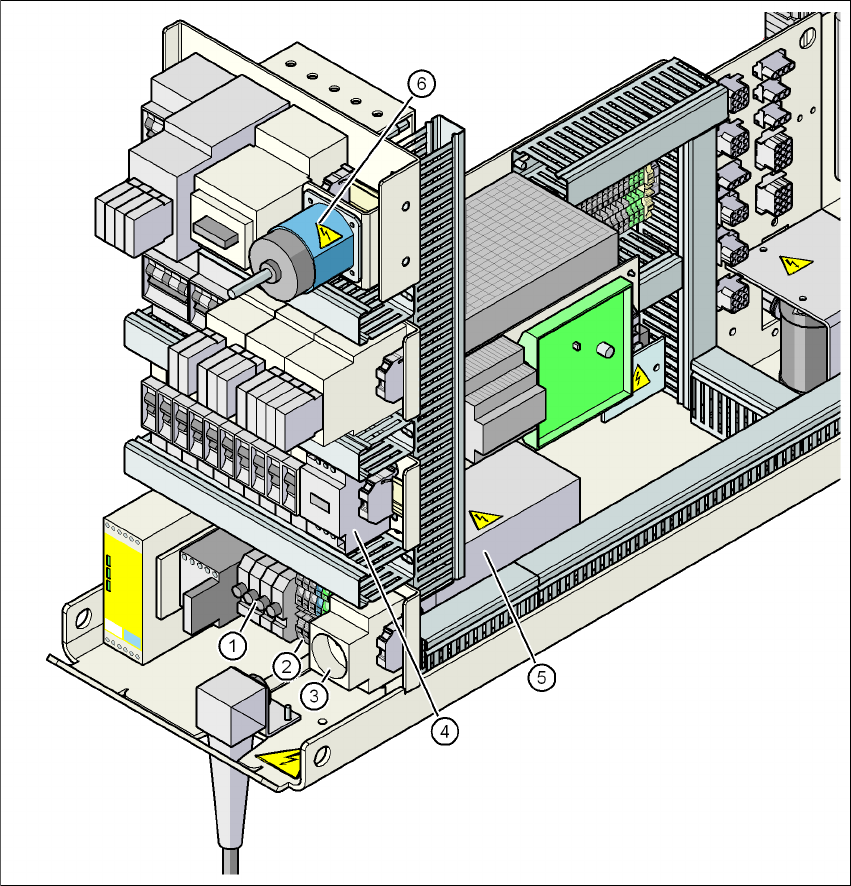

Pис. 2.9 - 1 Выдвижной блок электропитания, вид спереди
(1) Предохранители FU, FV, FW (разрядный дроссель Z2) и FBU (сервисная розетка BU1)
(2) Клеммы подачи питания X100
(3) Сервисная розетка BU1
(4) Разрядный дроссель Z2
(5) Сетевой фильтр Z1
(6) Главный выключатель S1
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.9 Энергетическое состояние автомата после выключения главного выключателя
79
В приведенной ниже таблице указаны напряжения узлов после выключения главного вы-
ключателя, если автомат остается присоединенным к зажимам сети.
2
2.9.2 Главный выключатель выключен, автомат отсоединен от зажимов сети
Автомат, за исключением незначительных остаточных напряжений в выдвижном блоке
электропитания, полностью обесточен.
2.9.3 Пневматическое состояние автомата после отключения главного
выключателя
При выключении главного выключателя (поз. 1, на pис. 2.9 - 1) или исчезновении сетевого
напряжения питания автомата закрывается электрически управляемый главный клапан Y1
модуля пневмообеспечения (поз.1 на pис. 2.8 - 1
). В течение 5 секунд давление падает до
0 MПa (0 бар).
Узел Напряжение
Клеммы подачи питания X100
Разрядный дроссель Z2
Предохранители FU, FV, FW
Сетевой фильтр Z1: клеммы L1, L2, L3, L1’, L2’, L3’
3 x 200 В~
3 x 208 В~
3 x 230 В~
3 x 380 В~
3 x 400 В~
3 x 415 В~
Сервисная розетка BU1
Предохранитель FBU
115 В~
120 В~
130 В~
220 В~
230 В~
240 В~
Главный выключатель S1
Клеммы 1, 3, 5
3 x 200 В~
3 x 208 В~
3 x 230 В~
3 x 380 В~
3 x 400 В~
3 x 415 В~
Главный выключатель S1
Клеммы 2, 4, 6 0 В~
Выдвижной блок электропитания
(см. рис. 2.9 - 1
)
Штифт X14 (200 В)
Штифт X15 (GND)
Клемма P150 на X15
< 60 В-
< 60 В-
в течение 4 с
в течение 1 с
Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.10 Блокирование включения автомата и нанесение предупредительных наклеек Издание 10/2012 RU
80
2.10 Блокирование включения автомата и нанесе-
ние предупредительных наклеек
2.10.1 Цель и задача
Перед проведением любых работ по техобслуживанию и сервисному обслуживанию необ-
ходимо после отключения автомата блокировать его непредусмотренное включение и на-
нести соответствующие предупредительные наклейки. При строгом соблюдении
приведенных ниже указаний вероятность травматизма Ваших сотрудников исключается.
УКАЗАНИЕ
Указанная процедура содержит минимальные требования по блокированию включения ав-
томата и нанесению предупредительных наклеек на автомат при проведении работ по те-
хобслуживанию и сервисному обслуживанию. Дополнительные меры безопасности,
необходимые для завершения указанных работ, могут определяться правилами техники бе-
зопасности, инспектором по безопасности, комитетом по технике безопасности или отде-
лом производственной гигиены. 2
2.10.2 Описание
При полном отключении, регулировании или высвобождении энергии строго соблюдайте
приведенные ниже указания.
→ Оповестите всех занятых сотрудников.
→Отключите автомат и все дополнительные устройства. Соблюдайте обычный порядок
отключения:
– Нажмите кнопку останова.
– Отключите управляющий компьютер.
– Выключите автомат на главном выключателе.
→Отсоедините автомат от всех источников энергии:
– Отключите подачу сжатого воздуха.
– Отключите
электроснабжение.
→Блокируйте установку от непредусмотренного включения.
– Закройте все, что возможно, на замок, например, защитный автомат электродвига-
теля.
