114-J
デュアルコンベア:NPM-W
Dual Conveyor:NPM-W

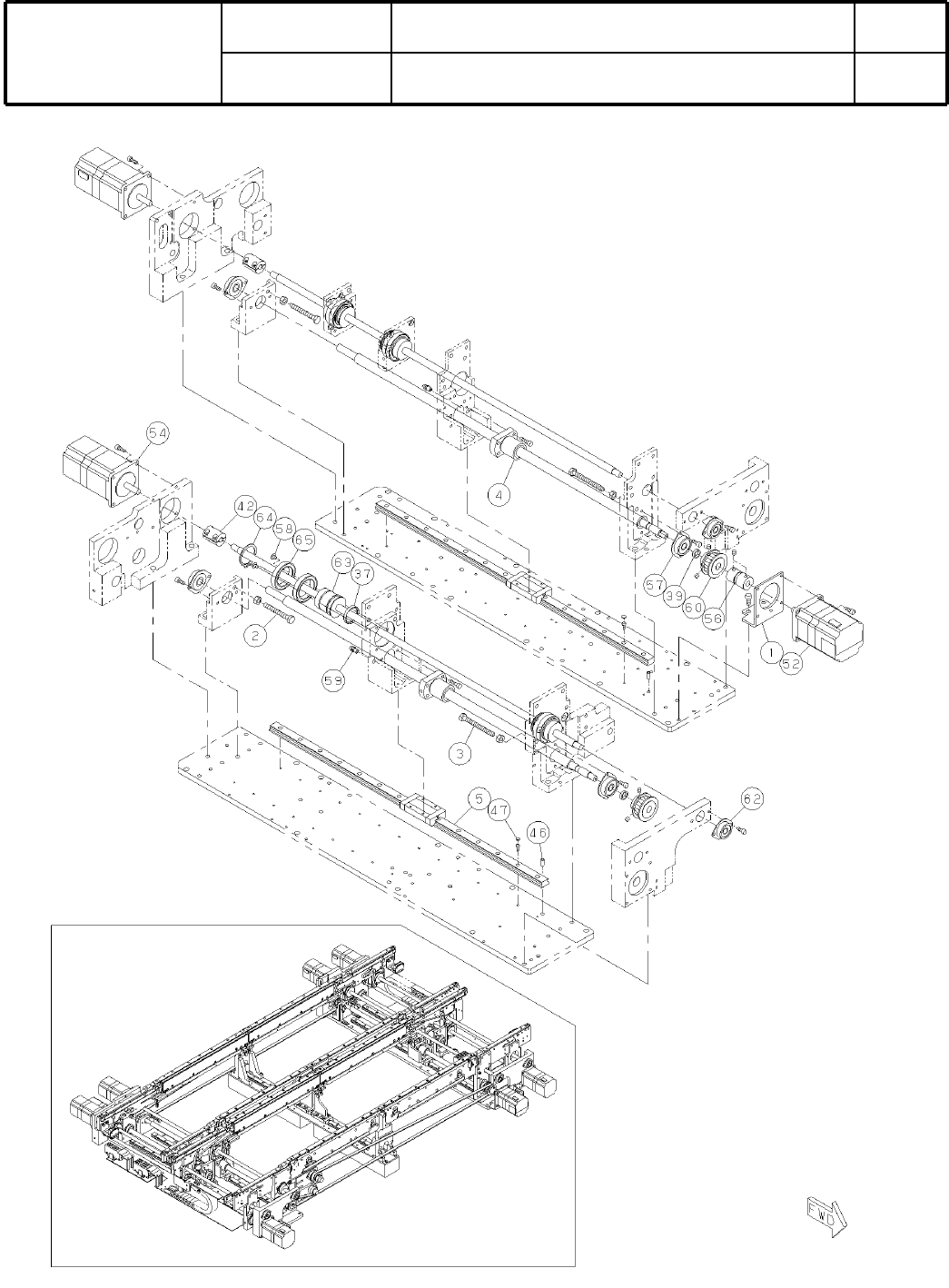

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610131484AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O385
( KN610131484AA-11-10 )
Ref
No.
Remarks
R
1
Q'ty
114-J
デュアルコンベア:NPM-W
Dual Conveyor:NPM-W
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610131484AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210155132AA
BOLT
2
2 N510060676AA
Hexagon head bolt Best class M6X50-6g A2-70 Full thread no marking
BOLT
2
3 N510056021AA
Hexagon head bolt Best class M6X60-6g A2-70 Full thread no marking
BALL-SCREW
2
4 N510066187AA DK1404S-3G0+663LT(32720257K000)
LINEAR-WAY
2
5 N510059548AA SRS15NUUC1+550LM-II(02649077K000)
RING
4
37 N210088855AA
COLLAR
2
39 N210162235AA
COUPLING
2
42 N210139743AA
PIN
2
46 KXF0CXJAA00 1017003-50010
CAP
28
47 N510057167AA C3(00008300T000)
MOTOR
1
52 N510055860AA
S
DU13H711S-01
MOTOR
2
54 N510056785AA
S
DU13H713S-02
COUPLING
1
56 N510034822AA Special MSF-20-D8XD8(2-M5)
BEARING
4
57 KXF03G0AA00 SFB38-10
SCREW
8
58 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
GREASE-NIPPLE
2
59 KXF07C6AA00 A-M6F TYPE(M6X0.75)
PULLEY
2
60 N510030782AA R101-N610058297AAS-F-PK
BEARING
2
62 KXF03FYAA00 SFB34-8
BALL-SPLINE
2
63 N510065821AA 2LT10MS+705L(12582949X002)
C-RING
4
64 KXF04CZAA00 STW-30
BEARING
8
65 KXF0AL3AA00 6806ZZ
