NPM-W - 第592页
117-C 基 板 ホルダデュアル対応:NPM-W Board Holder For Dual:NPM-W パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N610134585AB ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - O399 ( KN610134585AB-04-3 )
Ref
No.
Remarks
R
1
Q'ty
117-B
基
板
ホルダデュアル対応:NPM-W
Board Holder For Dual:NPM-W
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610134585AB
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210159004AC
CYL-NUT
4
2 N210161422AA
CYL-NUT
4
3 N210122004AA
WASHER
8
4 N210139772AA
BOLT
32
5 N210161058AB
WASHER
8
6 N210162247AA
DOG
4
7 N210159009AB
PLATE
4
8 N210159010AA
COVER
4
9 N210159011AA
SENSOR
8
10 N510053279AA EE-SX910-C2J-R 0.3M
SPACER
8
11 N510015581AA CF-335E
BOLT
8
12 N510017335AA
Hexagon socket head cap screw M3X55-10.9 A2J (Trivalent)
LINEAR-BUSH
16
13 N510053990AA LMHC30LUU-PFSC
SHAFT
16
14 N510051414AA SF30163M10B
JOINT
16
15 N510066470AA KQ2L06-01AS
CYLINDER
4
16 N510048152AA CM2F32-50
SPACER
8
17 N510038214AA ASF-630E
SCREW
8
18 XXE6D20FT
Hexagon socket set screw Cup point M6X20-45H SOB
NUT
32
19 N510027139AA
Hexagon nut Type-1 Best class M6X0.75-6H-A2-70
SPACER
8
20 N510019891AA ASF-4100E
WASHER
4
21 N210170136AA
O398
--
( KN610134585AB-04-2 )

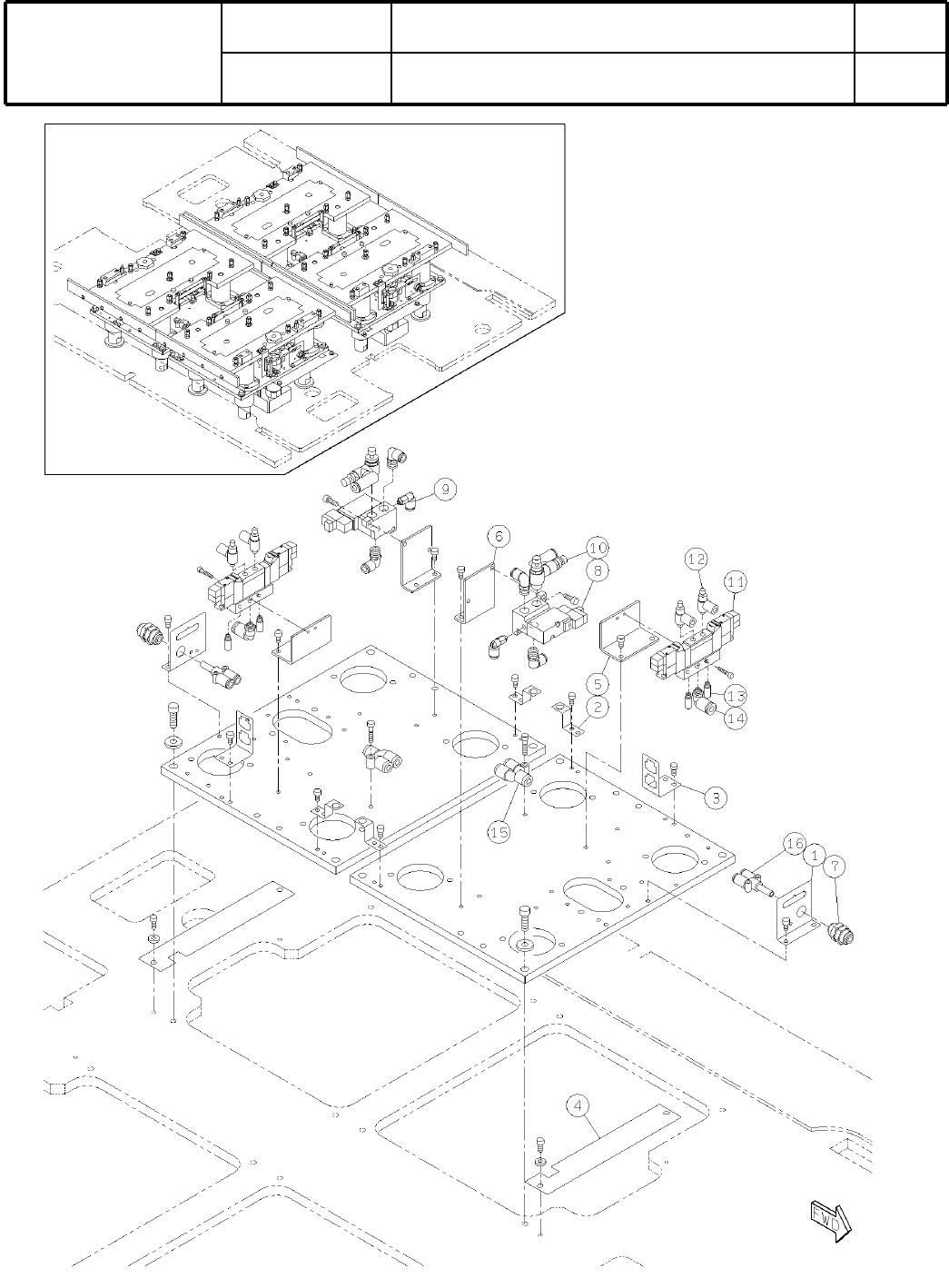

117-C
基
板
ホルダデュアル対応:NPM-W
Board Holder For Dual:NPM-W
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610134585AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O399
( KN610134585AB-04-3 )
Ref
No.
Remarks
R
1
Q'ty
117-C
基
板
ホルダデュアル対応:NPM-W
Board Holder For Dual:NPM-W
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610134585AB
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
4
1 N210161060AA
COVER
8
2 N210147082AA
BRACKET
4
3 N210097322AA
COVER
4
4 N210152386AB
BRACKET
4
5 N210134081AA
BRACKET
4
6 N210159012AA
JOINT
4
7 N510066749AA KQ2E06-00NJ
VALVE
4
8 KXF0BV4AA00 SYJ514R-5LOZ-01
JOINT
4
9 N510066461AA KQ2L06-M5A
SPEED-CONTROLLER
4
10 KXF09WUAA00 ASD330F-01-06S
VALVE
4
11 N510054589AA 4GA130-M5-A2N-FL424713-3
SPEED-CONTROLLER
8
12 KXF00YVAA00 AS1211F-M5-06
SILENCER
8
13 KXF0BB2AA00 SLM-M5
JOINT
4
14 N431GWL6M5 GWL6-M5
JOINT
4
15 KXF0A3FAA00 KQ2U06-00
JOINT
4
16 N510066452AA KQ2U06-99A
O400
--
( KN610134585AB-04-3 )
