161 基板下受けブロック(自動交換)_デュアルコンベア(Front側):NPM- Board Support Block(Automatic Change)_Dual Convey or(F): パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N610145010AB ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - O503 ( KN610145010AB-00 )

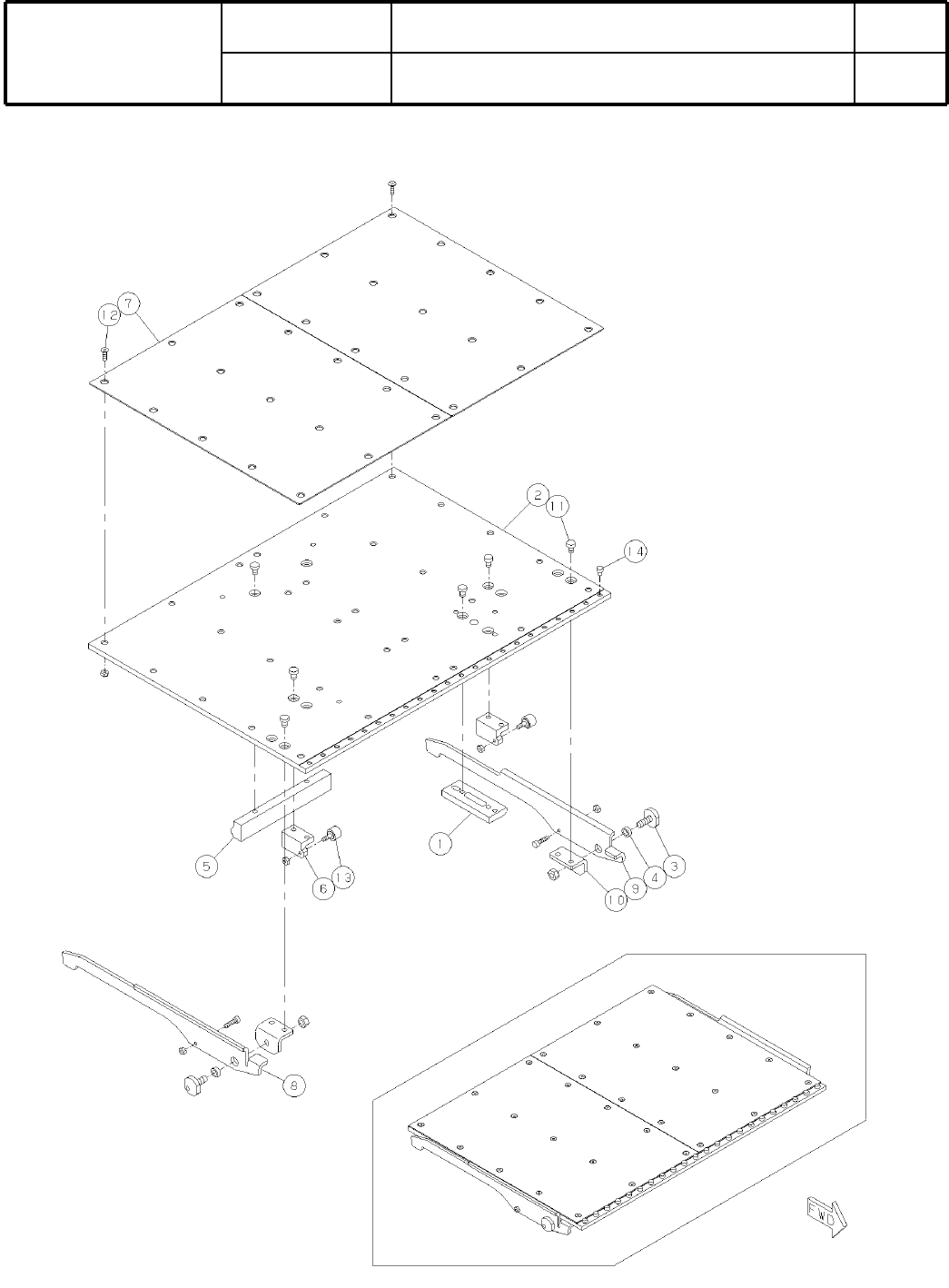

Ref
No.
Remarks
R
1
Q'ty
160
下受けピン自動交換用ストッパー(シングルコンベア用):NPM-W
Stopper Unit(Support Pin Automatic Change:Single Conveyor
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610149812AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
SHAFT
8
1 N210172667AB
STOPPER
8
2 N210172668AB
WASHER
8
3 N210172669AA
POST
4
4 N210176220AA
SCREW
12
5 XXE6D20FT
Hexagon socket set screw Cup point M6X20-45H SOB
SPACER
8
6 N510009148AA CF-303ZE
O502
--
( KN610149812AA-00 )
161
基板下受けブロック(自動交換)_デュアルコンベア(Front側):NPM-
Board Support Block(Automatic Change)_Dual Conveyor(F):
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610145010AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O503
( KN610145010AB-00 )
Ref
No.
Remarks
R
1
Q'ty
161
基板下受けブロック(自動交換)_デュアルコンベア(Front側):NPM-
Board Support Block(Automatic Change)_Dual Conveyor(F):
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610145010AB
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BLOCK
2
1 N210165840AA
PLATE
2
2 N210170101AB
PIN
4
3 N210161075AA
COLLAR
4
4 N210156596AA
BRACKET
2
5 N210170229AB
BRACKET
4
6 N210161077AA
PLATE
4
7 N610152323AA
LEVER
2
8 N210161078AB
LEVER
2
9 N210161079AB
BRACKET
4
10 N210156599AA
BOLT
24
11 N510035101AA LH0406 Trivalent Chromate
BOLT
60
12 N510017610AA
Hexagon socket Flat head bolt M3X10-10.9 A2J (Trivalent)
CAM-FOLLOWER
4
13 KXF00BFAA00 CF3UU-A
BOLT
44
14 XVE3B4VW Hexagon socket head cap screw M3X4-A2-70
O504
--
( KN610145010AB-00 )
