故障检修 操作故障的排除方法
1-11
现象 原因 措施
①“元件数据”的“元件高度”设定错
误。
①元件高度中输入从吸嘴下底面
到元件下底面（含引脚）为止的尺
寸。
7）不能吸取 MTS/DTS
供应的元件。
②吸嘴选择错误。 ②设置可稳定吸取的吸嘴。（参见
1-4-1-3 章）
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
① 由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
8）不同时吸取。
<可同时吸取的范围>
吸嘴编号
同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506CC 0.4mm
507CC,508CC 1.0mm
例如： 在 500 号吸嘴情况下，如果
MNLA 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
② “释放检查”为“执行”。这时，由
于吸取坐标在生产过程中自动校
正，有时元件之间的尺寸会超出可
吸取的范围。
②在“元件数据”的“附加信息”
中，将“释放检查”设定为“不执
行”。
（参见 4-3-5-2-4）
故障检修 记录工具
2-1
2 记录工具(Log Tool)
该功能用于进行故障分析、记录设备的运行状态并将其结果以文件形式保存。
若发生故障，请根据以下操作获得记录(出错履历)。
注意
若发生故障，请在该处执行纪录工具，以获得记录。如果不采取措施
而进行其它操作 2 至 3 分钟以上，则记录丧失。
2-1
记录工具

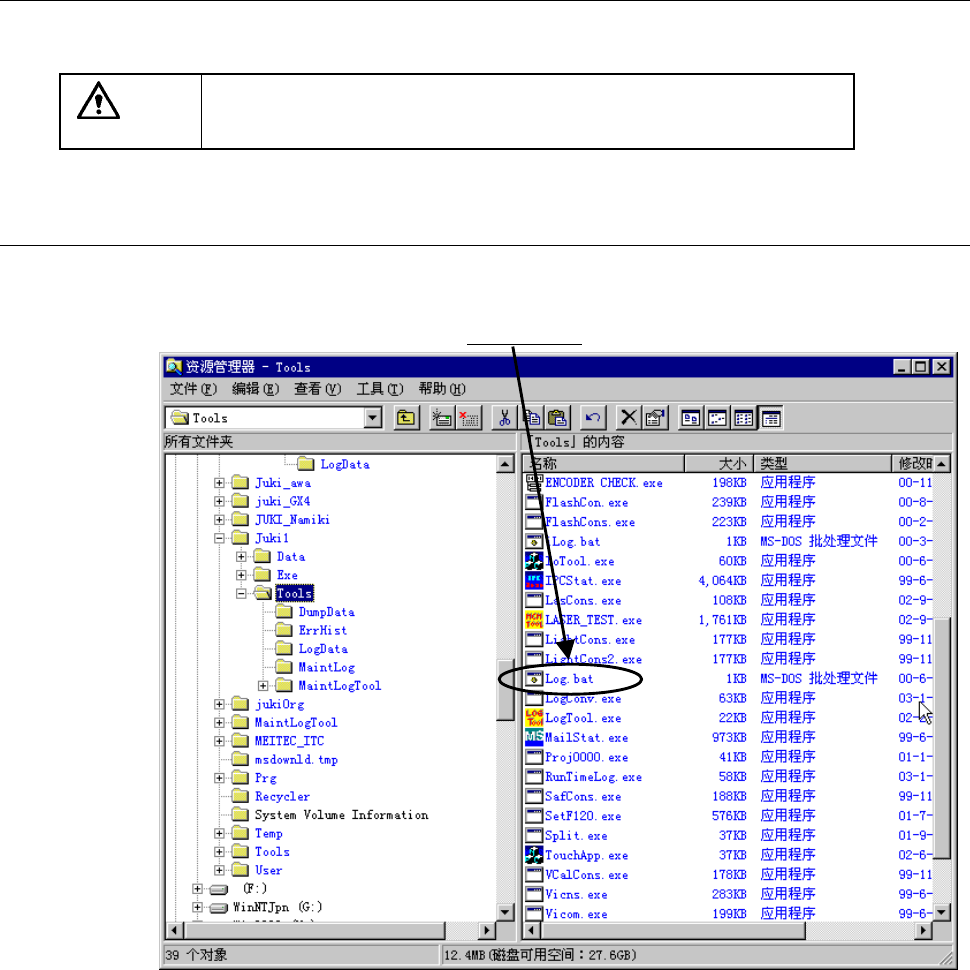

① 请从初始画面中选择“文件”→“资源管理器”。
② 请从“C:\Juki\Tools” 的文件夹中双击“Log.bat”
(根据电脑的设置可能不显示扩展名 bat)。
③ 扩展名为“log.log”与“log.txt”的文件，在「C:\Juki\Tools\LogData」文件夹下制作。请
将扩展名为“log.log”的文件(文件尺寸小)送至 JUKI。有时可分析出错内容。
故障检修 记录工具
2-2
2-2
自动获得记录的功能
即使在一定时期内不执行上述的记录工具，也将在生产时自动获得记录。
2-2-1 出错时的自动获得记录
对于出错编号在500001～901001之间的错误(以生产时的错误为中心)，即使不执行记录工具，也
将自动获得记录。但对于操作上的错误等(保护罩打开、非正常停止按下、操作时检测到送料器
悬浮 检测区域传感器)将不会获得记录。
2-2-1-1 记录的保存地点

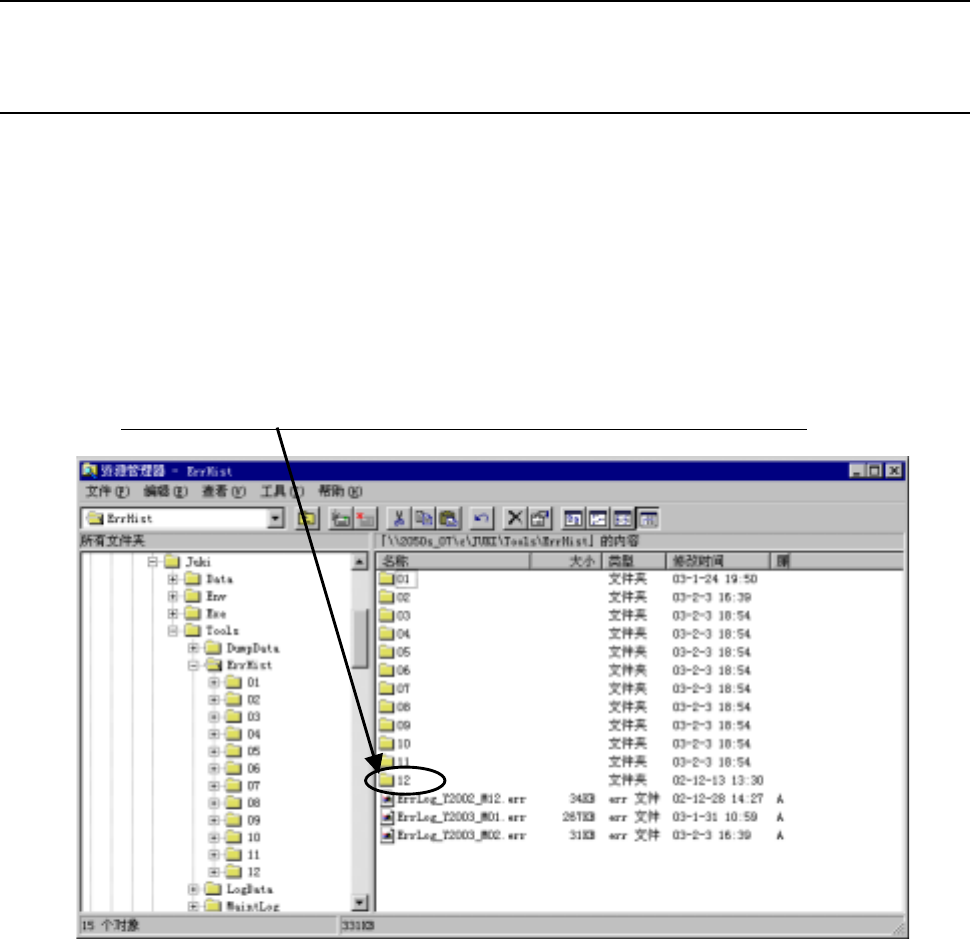

在「C:\juki\Tools\ErrHist」下可制作不同月份的文件夹，可在文件夹中保存文件名为“出错
编号(日-时分秒)”的记录文件。
例)2001年9月16日的12点34分56秒时发生“E650100”错误的情况。
C:\Juki\Tools\ErrHist\12文件夹下可保存E650100(16-12h34m56s).log。
2-2-1-2 记录的删除
保存一个月的记录，可自动删除以前的记录。
例)若9月份首次出错并创建月份文件夹09，在09中保存记录的同时07(7月创建的文件夹)文件夹
里所有的记录都将被删除。
2-2-1-3 出错履历文件
画面中显示出错/警告信息框，将在“C:\Juki\Tools\ErrHist”文件夹下制作记录1个月信息的
文本文件。该文件名根据年月建立文件名。以下是2002年6月的示例。
C:\Juki\Tools\ErrHist\ErrLog_Y2002_M06.err
