Modulare Koplatine an S -23, S-25 HM , F5 HM, HS- 50 Nachrüstanleitung SI PLACE 1.6 Einbau der Kopfplatine modular Ausgabe 02/2003 26 gen Sie d ie S teckver bindun g des Kab els an der Pl atine an ( siehe A bb. 1.6. 9 -&…
Nachrüstanleitung SIPLACE Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50
Ausgabe 02/2003 1.6 Einbau der Kopfplatine modular
25
Å %HLLQVWDOOLHUWHU2SWLRQ/3.DPHUD0XOWLFRORU
Å Verlegen Sie das jeweilige Kabel "Kamera" und "Beleuchtung" der LP-Kamera Multicolor
im Bereich der Kopfplatine, wie in folgenden Abbildungen dargestellt:
- für S-23, S-25 HM, F5 HM -> in Abb. 1.6.7 -> Pos. 3 und 1,
- für HS-50 -> in Abb. 1.6.10 -> Pos. 3 und 1.
HINWEIS
Die komplette Kabelführung des Kabels der LP-Kamera Multicolor ist in der Nachrüstanlei-
tung Multicolor beschrieben.
Å Schließen Sie die folgenden Kabel am jeweiligen Vision-Board modular und LP-Board mo-
dular an:
- Kabel "BE-Kamera" an X3 am Vision-Board modular,
- Kabel "Kamera" der LP-Kamera Multicolor an X4
- Kabel "Beleuchtung" der LP-Kamera Multicolor an X3 des LP-Boards modular
(= im Unterschied zum Kabel Beleuchtung der LP-Kamera mit Normallicht !)
Å Befestigen Sie das Kabel "Kamera" jeweils mittels Kabelbinder in der Bohrung des "Vision-
Board modular", wie im Detail Abb. 1.6.8 gezeigt.
Å Bringen Sie die 3 kleinen Flachbandkabelstecker der Stelleinheiten und alle restlichen Steck-
verbindungen an.
Å 9HUZHQGHQ6LHGLHQHXHQ)ODFKEDQGNDEHODXVGHPMHZHLOLJHQ1DFKUVWVDW]VLHKH$E
VFKQXQG$EVFKQXQG$EVFKQ
Å Die Flachbandkabel für S-23, S-25 HM und F5 HM sind identisch.
Å Verlegen Sie die Flachbandkabel in den6FKULWWHQXQGund bringen Sie die entspre-
chenden Steckverbindungen an, wie in folgenden Abbildungen dargestellt:
- für S-23, S-25HM, F5 HM -> in Abb. 1.6.7 und Abb. 1.6.9 und
- für HS-50 -> in Abb. 1.6.10 und Abb. 1.6.11.
Å %HDFKWHQ6LHGDEHLLP'HWDLODQ)+066+0
Å Verlegen Sie im 1. Schritt das unterste, breite Flachbandkabel.
Beachten Sie die Zuordnung "oben / unten" zum Stecker (siehe Abb. 1.6.7).
Å Klappen Sie dann das mehrfach "gefaltete" (vorgeformte), schmälere Flachbandkabel nach
unten, so daß esIODFK auf dem breiten Kabel aufliegt: siehe Abb. 1.6.7 -> 7.
Å Klappen Sie dann im 2. Schritt das oben liegende, breite Flachbandkabel unten und brin-
Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50 Nachrüstanleitung SIPLACE
1.6 Einbau der Kopfplatine modular Ausgabe 02/2003
26
gen Sie die Steckverbindung des Kabels an der Platine an (siehe Abb. 1.6.9 -> 1).
Å Bringen Sie an F5 HM die Steckverbindung des IC-Kopfes wieder an.
Å %HDFKWHQ6LHGDEHLLP'HWDLODQ+6
Å Verlegen Sie das schmälere, neue Flachbandkabel zuerst (siehe Abb. 1.6.10).
Å Klappen Sie es nach unten, so daß es flach aufliegt.
Å Verlegen Sie darüber die beiden neuen, breiten Flachbandkabel, siehe Abb. 1.6.11.
Å Schieben Sie abschließend an allen Platinen die Flachbandkabel-Halteklammer in die jeweils
dargestellte Position (siehe Abb. 1.6.9 -> 2 bzw. Abb. 1.6.11 -> 2).
Å 6WHOOHQ6LHGHQIHVWHQ6LW]DOOHU6WHFNYHUELQGXQJHQVLFKHU

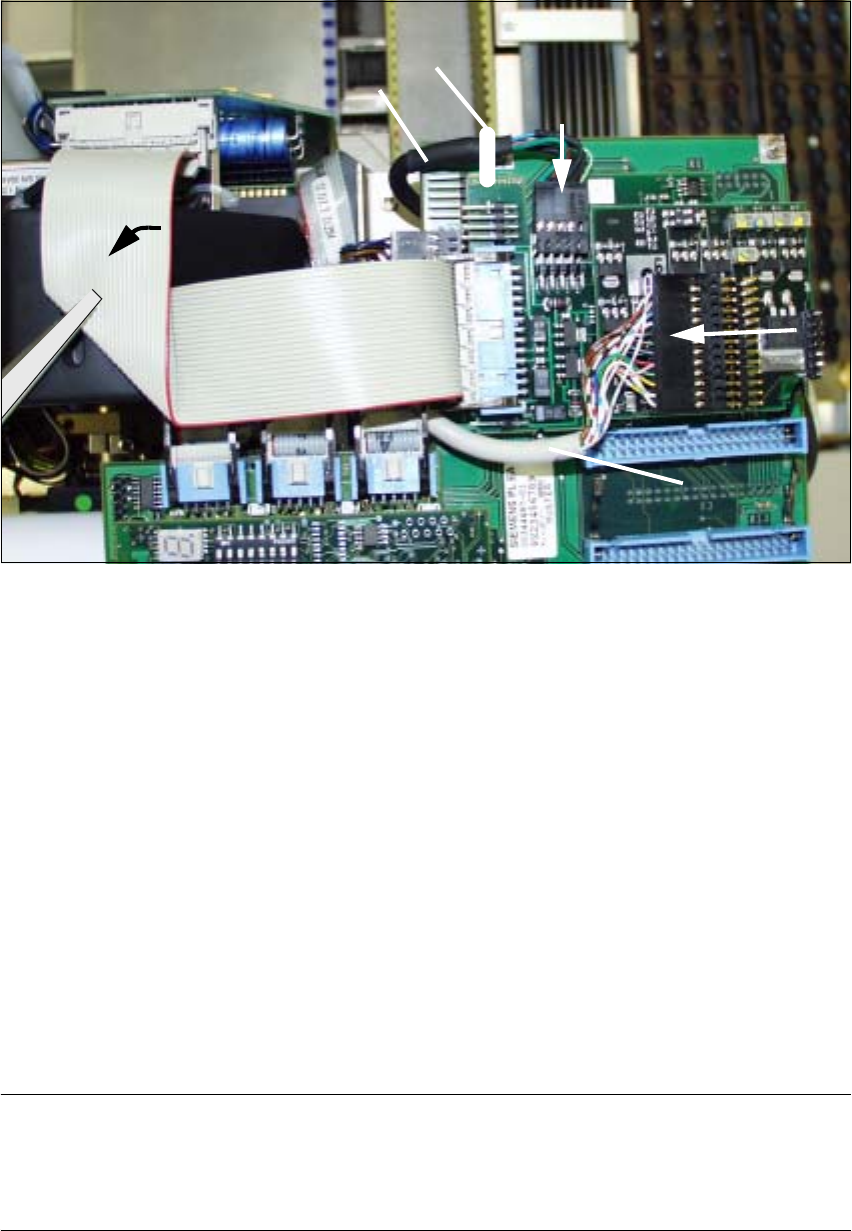

Abb. 1.6.9 S-23/S-25 HM (F5HM): 2. Schritt der Kabelverlegung im Bereich der Kopfplatine
Legende:
1. Flachbandkabel-Paket fertig verlegt und angeschlossen (F5 HM analog)
2. Position der Flachbandkabelklammer
3. Detail zur aktuellen Befestigung des Kabels "Kamera": siehe Abb. 1.6.8
Nachrüstanleitung SIPLACE Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50
Ausgabe 02/2003 1.6 Einbau der Kopfplatine modular
27
Abb. 1.6.10 HS-50: 1. Schritt der Kabelverlegung im Bereich der Kopfplatine
/HJHQGH
1. Kabel "Beleuchtung" (LP-Kamera Multicolor)
2. Kabel "Beleuchtung" (Multicolor) -> Steckverbindung X3 am LP-Board modular
(Achtung: Kabel Beleuchtung der LP-Kamera mit Normallicht an X6 -> siehe Abb. 1.7.2)
3. Kabel "Kamera" (LP-Kamera: Multicolor oder Normallicht)
4. Kabel "Kamera" (Multicolor oder Normallicht) -> Steckverbindung X4 (Vision-Board modular)
5. Kabelbinder: Befestigung des Kabels "Kamera" am Vision Board modular *)
6. Vorgeformtes Flachbandkabel, 1x gefaltet: Art.-Nr. 00351523-01
(= neues Kabel aus dem Nachrüstsatz "Kopfplatine HS-50, modular")
-> Alle Steckverbindungen am Vision-Board modular -> siehe Schaltpläne im Abschn. 1.7 !
*) Aktuelle Darstellung der Befestigung für das Kabel "Kamera" -> siehe Abb. 1.6.8
HINWEIS:
Das Kabel muß AUF der Platine verlegt sein und darf seitlich nicht überstehen, damit eine VSlWHU
YHUIJEDUH
Kopfabdeckung paßt! Das Kabel wird mittels Kabelbinder am Vision-Board befestigt
(siehe Abb. 1.6.8).
