Nachrüstanleitung SIPLA CE Modulare Koplatine an S-23, S-25 H M, F5 HM, HS- 50 Ausgabe 02/2003 1.6 Einbau der Kopfplatine modular 29 1HXH-XPSHUHL QVWHOOXQJDPQHXHQ3 UR]HVVRUERDUG S te llen Sie den DIP -Scha lte…
Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50 Nachrüstanleitung SIPLACE
1.6 Einbau der Kopfplatine modular Ausgabe 02/2003
28

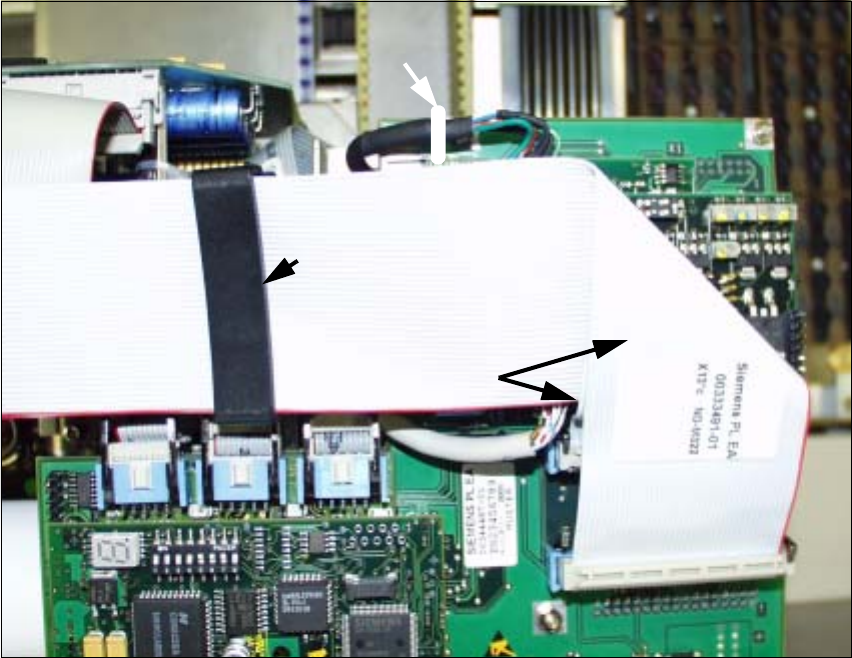

Abb. 1.6.11 HS-50: 2. Schritt der Kabelverlegung im Bereich der Kopfplatine
/HJHQGH
1. 2 Flachbandkabel: Art.-Nr. 00351523-01
(= neue Kabel aus dem Nachrüstsatz "Kopfplatine HS-50, modular"),
Flachbandkabel fertig verlegt und angeschlossen.
2. Position der Flachbandkabelklammer
3. Detail zur aktuellen Befestigung des Kabels "Kamera" siehe Abb. 1.6.8
Nachrüstanleitung SIPLACE Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50
Ausgabe 02/2003 1.6 Einbau der Kopfplatine modular
29
1HXH-XPSHUHLQVWHOOXQJDPQHXHQ3UR]HVVRUERDUG
Stellen Sie den DIP-Schalter auf der Prozessorplatine nach folgenden Angaben ein.
Die Position des Schalters sehen Sie in Abb. 1.6.14, unten.
Abb. 1.6.12 Tabelle: DIP-Schalter
'LH%HVFKDOWXQJGHV6FKDOWHUVLVWDEKlQJLJYRPMHZHLOLJHQ%HVWFNDXWRPDWHQ
Jumper 1: ON -> CAN-Abschlußwiderstand am Bestückkopf ist gesetzt
(S-20, F4, F5), S-23, S-25 HM, F5 HM.
OFF ->CAN_Abschlußwiderstand ist am Kopf nicht beschaltet (HS-50 Default)
Jumper 2: ON -> Setzen beim Download
OFF -> Default-Zustand
Jumper 3: ON -> Testmode
OFF -> Default-Zustand
Jumper 4: ON -> Testmode (Einstellen von CAN ID)
OFF -> Default-Zustand
Jumper 5: ON -> Default Zustand
Jumper 6: ON -> Default Zustand
Jumper 7, 8: CAN_ID:
Abb. 1.6.13 Tabelle: Portale CAN_Adresse
Standard OFF OFF OFF OFF ON ON CAN_Adresse
Schalter-
stellung
1
CAN_R120
2
EPROM_WE
3
Test_Mode
4
CAN_ERR_
SWITCH
5
Jumper 5
6
Jumper 6
7
CAN_ID1
8
CAN_ID0
ON X X
OFF X X X X
Portale Jumper 7 Jumper 8
Portal 1 ON ON
Portal 1 ON OFF
Portal 1 OFF ON
Portal 1 OFF OFF
Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50 Nachrüstanleitung SIPLACE
1.6 Einbau der Kopfplatine modular Ausgabe 02/2003
30

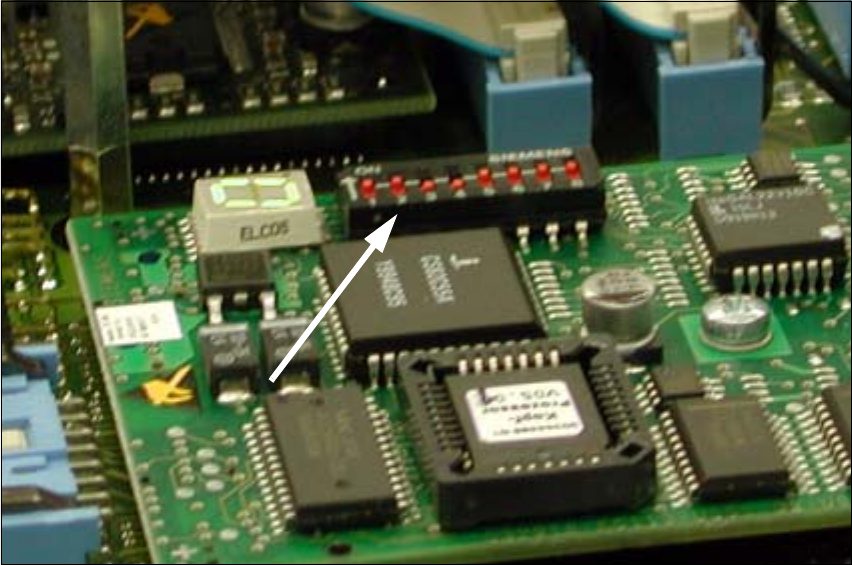

Abb. 1.6.14 Position des DIP-Schalters auf der neuen Prozessorplatine
%HVWFNNRSIXQG0DVFKLQHNRPSOHWWLHUHQ
Å
Setzen Sie die vorher abgebauten Abdeckungen wieder auf die Bestückköpfe (siehe HINWEIS
im Abschn. 1.1). Befestigen Sie die Abdeckungen mit den je 5 Schrauben.
An HS-50 gibt es derzeit noch keine Abdeckung.
Å Entfernen Sie alle Werkzeuge, etc., aus dem Arbeitsbereich des Automaten.
Å Schieben Sie vor dem Andocken des fahrbaren BE-Wechseltisches das Portal bis über den
LP-Transportbereich.
-> Achten Sie dabei auf die Einhaltung des Mindestabstandes der X-Portale, damit der Crash-
Bero nicht anspricht.
Å Verschließen Sie die Maschinenständertüren.
Å Falls die BE-Wechseltische abgedockt wurden:
Å Schalten Sie die Maschine am Hauptschalter ein. Die Druckluft muß anliegen.
Å Docken Sie alle fahrbaren BE-Wechseltische und ggf. den BE-Tisch MTC (an S-25 HM) in
der vorherigen Zuordnung wieder an.
Å Montieren Sie die Fördererabdeckung über den BE-Wechseltischen.
