Nachrüstanleitung SIPLACE Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50
Ausgabe 02/2003 1.6 Einbau der Kopfplatine modular
31
Å Schließen Sie alle Schutztüren und Schutzhauben.
Å Setzen Sie an S-25 HM und S-23 die Arbeit mit dem Einstellen der Spursignale fort (siehe Ab-
schn. 1.6.8).
1856XQG6+0;6SXUVLJQDOHHLQVWHOOHQ
Die Einstellung an S-23 und S-25 HM ist identisch und kann deshalb auch für S-23 anhand der
Einstellanleitung SIPLACE S-25 HM, Art.-Nr. 00192192-02 (D + E), erfolgen.
Für die Einstellung an S-23/S25 HM benötigen Sie die in der Einstellanleitung angegebenen
Prüfhilfsmittel (Kapitel "Portale" -> Spursignale -> Hilfsmittel).
Å Stellen Sie abschließend an S-23 und S-25 HM die X-Spursignale auf der Kopfplatine modular
ein, wie im Kapitel "Portale" -> "Spursignale" beschrieben.
1XU66+0)+0
Nach dem Einbau der neuen Kopfplatine, modulare Kopfplatine S25 (00353198-02) oder Portal-
Kopfverteilerplatine F5 HM (00354432-02), an älteren S23 / S25 HM / F5HM, kommt es zu der
Fehlermeldung " 272 Visionsystem liefert kein Messergebnis“, und es werden häufig Bauteile ab-
geworfen.
8UVDFKHGHV)HKOHUV
Auf der Portal-Umsetzplatine C0003 (siehe Grafik) ist am Stecker X25 die braune Ader auf Pin 2
nicht aufgelegt (wurde bisher nicht verwendet). Dadurch wird die zweite Flash–Leitung von ICOS
nicht an die Kopfplatine weitergeleitet und es kommt mit der neuen Kopfplatine zum Fehler.
/|VXQJ
Å Entfernen Sie den Schrumpfschlauch von der braunen Ader und schließen Sie die braune
Ader an (siehe Anschlussplan nächste Seite).
Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50 Nachrüstanleitung SIPLACE
1.6 Einbau der Kopfplatine modular Ausgabe 02/2003
32
Anschluss der 2. Flash-Leitung an der Portal Umsetzplatine S23 / S25 HM / F5HM:
Braune Ader an Pin 2 X25
Nachrüstanleitung SIPLACE Modulare Koplatine an S-23, S-25 HM, F5 HM, HS-50
Ausgabe 02/2003 1.7 Anhang Schaltpläne, Layout (Vision-Board)
33
$QKDQJ6FKDOWSOlQH/D\RXW9LVLRQ%RDUG

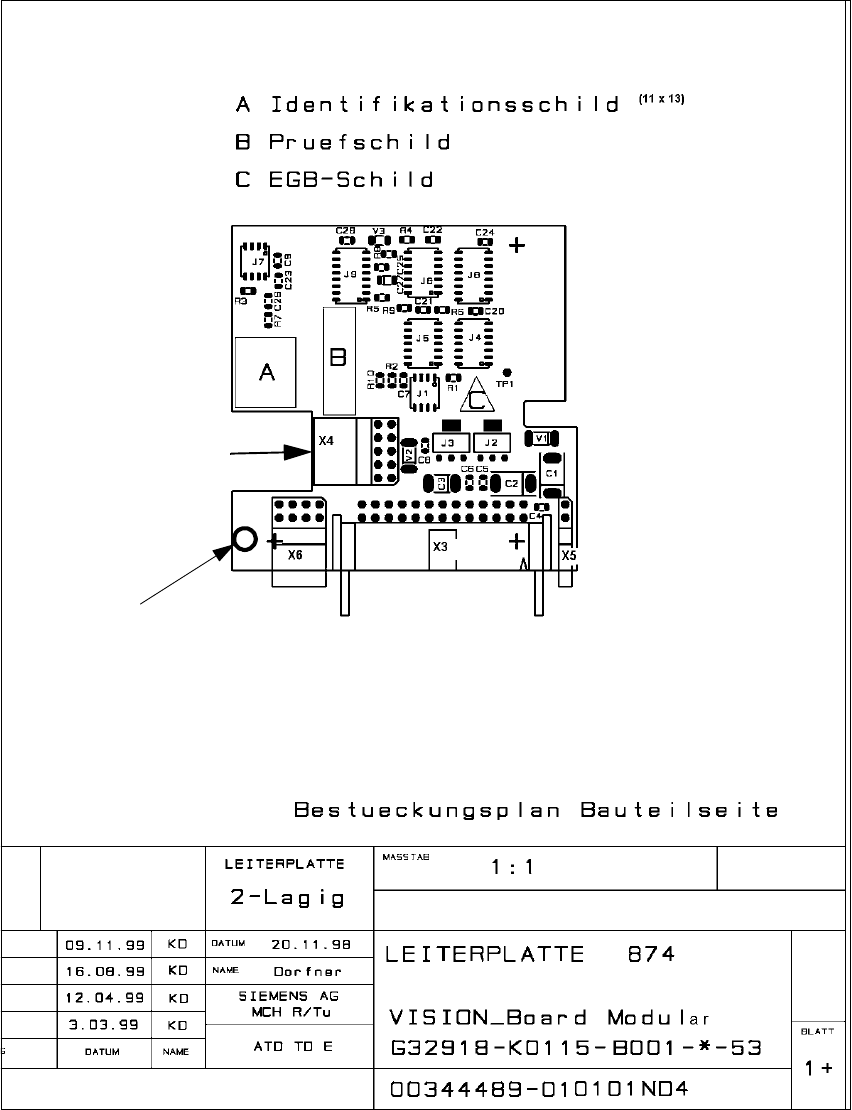

Abb. 1.7.1 Layout: Vision-Board modular HS-50, S-23, S-25 HM, F5 HM
"Kamera" der
LP-Kamera Multicolor
oder LP-Kamera
Kabel
Bohrung für Befestigung
Kabel "Kamera" mit Kabelbinder
(= Stand -02 der Platine)
mit Normallicht
an X4:
