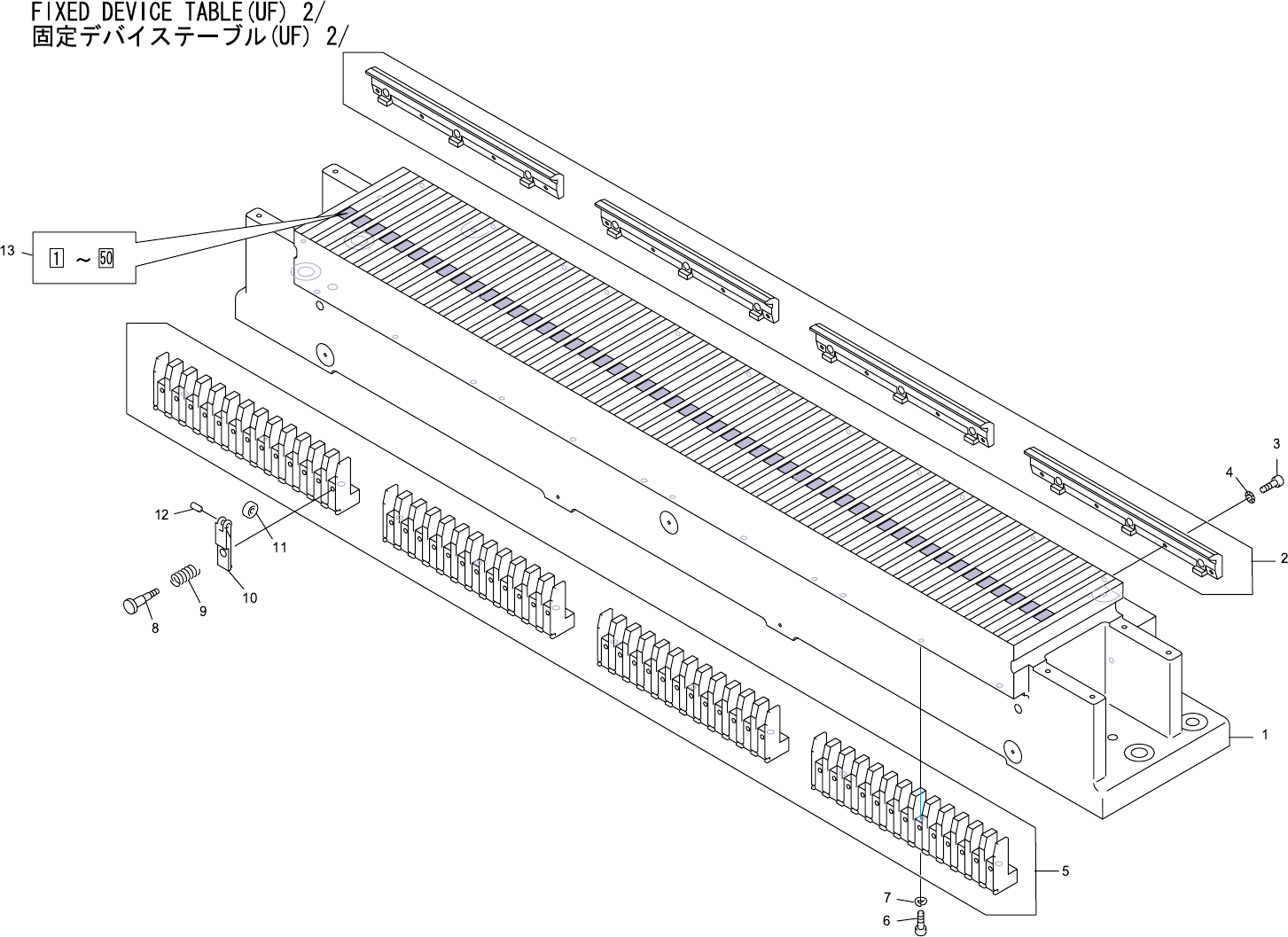

FIXED DEVICE TABLE(UF) 2/
固定デバイステーブル(UF) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNUF2003 1 BASE
ベース            
FE
2 DEUF1401 1 CLAMPER
クランパ           
FE
3 H5321A 12 BOLT, HEX SOCKET
ボルト 六角穴        
M06X012 FE
4 W1013A 12 WASHER, CONICAL
ワッシャ 皿         
M- 6-H FE
5 DEUF1410 1 GUIDE, HOLDER ガイド 受け FE
6 H5304A 12 BOLT, HEX SOCKET
ボルト 六角穴        
M05X025 FE
7 W1023A 12 WASHER, LOCK
ワッシャ スプリング     
5M/M FE
8 WSD0641 50 BOLT
ボルト            
FE
9 WSD0652 50 SPRING
スプリング          
FE
10 WSD0014 50 CLAMPER
クランパ           
FE
11 H4435T 50 BEARING, MINIATURE
ベアリング ミニチュア    
DDL-1150ZZ FE
12 R5025T 50 ROLLER, NEEDLE
ローラ ニードル       
ﾟ5X10 OT
13
DNUF2070
1
SEAL
シール            
PL
NOTE.1：The above-mentioned quantities are the number on one side.
：上記個数は片側の個数です。
