番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
28S2010M 1 LAMP (Select parts) ﾗﾝﾌﾟ(選択部品) FT-11001 (60HZ) 注 1 Note.1
29MPA3540 1 BKT BKT 注 1 Note.1
30WPA0521 1 BKT BKT
31WWZ0080 1 PLATE ﾌﾟﾚｰﾄ
32WPA0470 1 NAMEPLATE, ARROW 銘板 矢印
33WPA0462 1 NAMEPLATE, ARROW 銘板 矢印
34WPA5130 1 JOINT, ROTARY ｼﾞｮｲﾝﾄ ﾛｰﾀﾘ
35WWZ0330 1 PLATE ﾌﾟﾚｰﾄ
37WWZ0320 1 BKT BKT
38WPA1840 1 BKT BKT
39WWZ0115 1 PLATE ﾌﾟﾚｰﾄ
40H1067C 2 VALVE, SOL ﾊﾞﾙﾌﾞ SOL A12PD25-1P-02-E
41S1052A 4 SILENCER ｻｲﾚﾝｻ SL-M5
42H10246 1 VALVE, PRESSURE REDUCING ﾊﾞﾙﾌﾞ 減圧 R002-01G
43WPI0010 1 TERMINAL ﾀｰﾐﾅﾙ
44WPI0020 1 TERMINAL ﾀｰﾐﾅﾙ
45A4043A 6 ELBOW ｴﾙﾎﾞ PL6-01(1/8)
46A4045A 6 ELBOW ｴﾙﾎﾞ PL6-02(1/4)
47A4045Z 4 ELBOW ｴﾙﾎﾞ PL8-01(1/8)
48A4046A 1 ELBOW ｴﾙﾎﾞ PL8-02(1/4)
49H5275A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
51H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
52H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X25L
53H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
54H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
56H5309A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X50L
57H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
58H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
60W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
61W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
62W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
63W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
64W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
65WWZ0281 1 PLATE ﾌﾟﾚｰﾄ
67K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
68MPA3531 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ 注 1 Note.1
74WWZ0310 1 PLATE ﾌﾟﾚｰﾄ
75WWZ0290 1 PLATE ﾌﾟﾚｰﾄ
76H1083T 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL SS22J-M5-D24UP-Z
77H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
78Y3049A 2 ELBOW ｴﾙﾎﾞ KQL06-M5
79K5075A 1 CONNECTOR ｺﾈｸﾀ KQU06-00
80Y3050A 1 ELBOW ｴﾙﾎﾞ KQL06-01S
85WAC1014 1 ANGLE REST ｲｹｰﾙ
26-2
26.1.Cam box 3(WPA) カムボックス 3
CP-642 PARTS LIST ver08
26.1.Cam box 3(WPA) カムボックス 3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
87S2010H 1 LAMP (Select parts) ﾗﾝﾌﾟ(選択部品) FT-11001 (50HZ) 注 1 Note.1
88MPA3540 1 BKT BKT 注 1 Note.1
89H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L 注 1 Note.1
90H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L 注 1 Note.1
91W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M 注 1 Note.1
92W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M 注 1 Note.1
93K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L 注 1 Note.1
94MPA3531 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ 注 1 Note.1
95S2010M 1 LAMP (Select parts) ﾗﾝﾌﾟ(選択部品) FT-11001 (60HZ) 注 1 Note.1
96S2010H 1 LAMP (Select parts) ﾗﾝﾌﾟ(選択部品) FT-11001 (50HZ) 注 1 Note.1
注 1.防音ｶﾊﾞｰ取付け時のみ2個使用
Note.1: These a parts are required only when the noise reduction cover is attached. ･
26-3
26.1.Cam box 3(WPA) カムボックス 3
CP-642 PARTS LIST ver08
26.1.Cam box 3(WPA) カムボックス 3
26-4

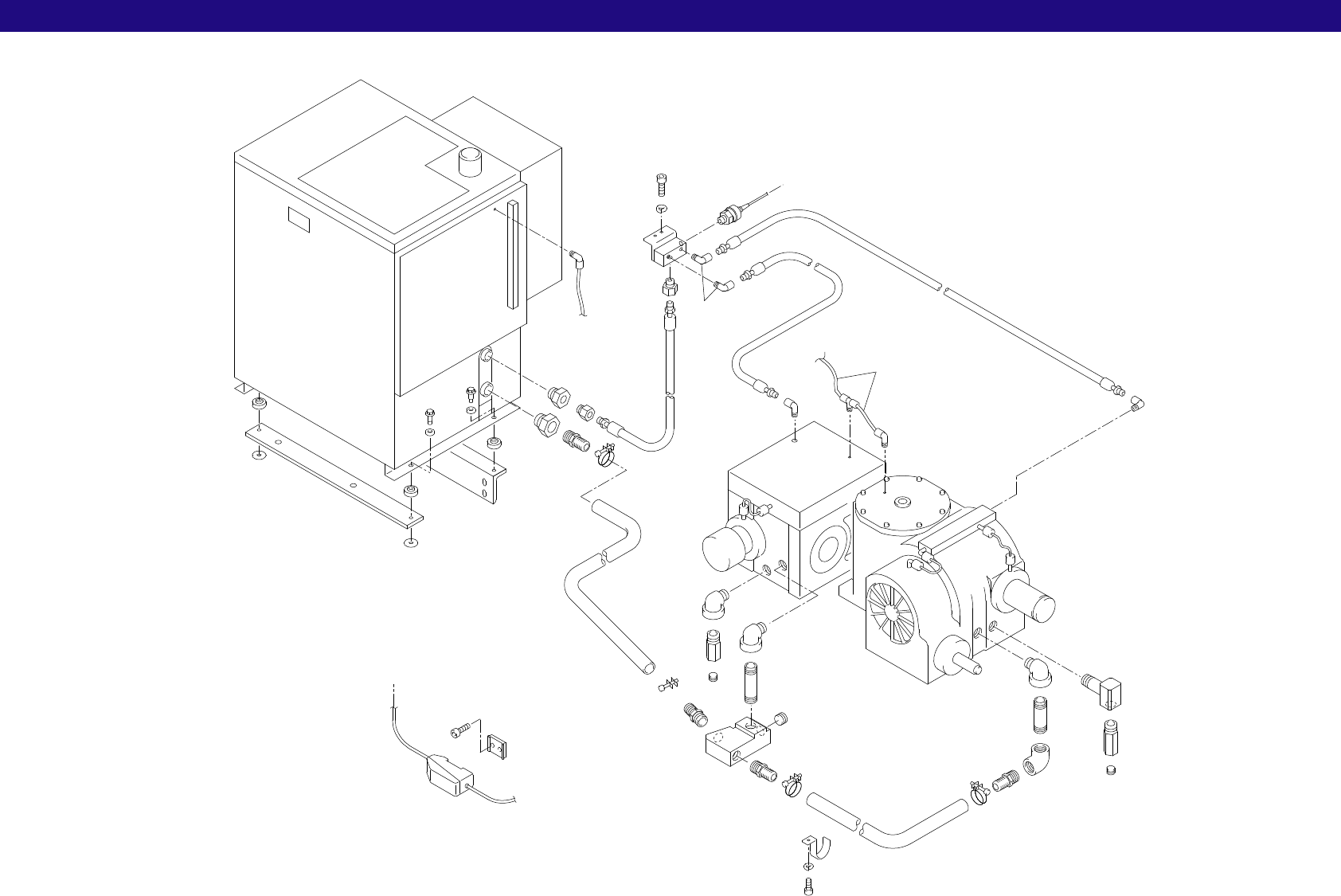

26.2.Cam box 3(WPA) カムボックス 3
26.2.Cam box 3(WPA) カムボックス 3
A
A
2
62
53
12
3
6
22
20
5
18
27
11
11
27
8
21
19
4
27
11
12
22
7
19
49
17
71
73
71
73
72
71
70
69
69
70
23
27
11
9
24
83
82
15
24
26
1
63
59
16
10
10
13
84
83
82
14
10
86
88
87
88
87
88
87
88
87
