31-1

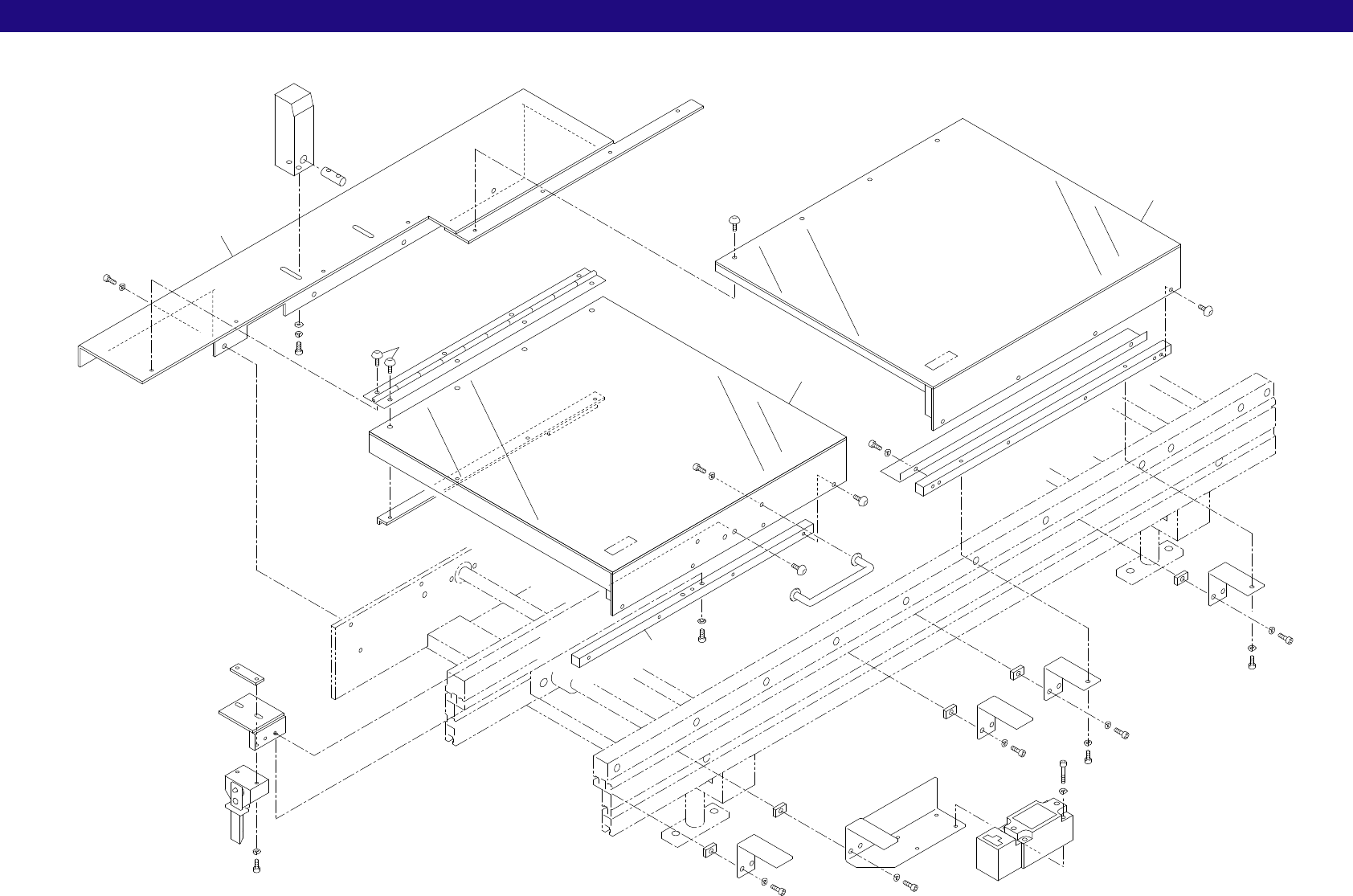

31.In conveyor(Cover)(Option)(WQC) インコンベア(カバー)(オプション)
CP-642 PARTS LIST ver08
31.In conveyor(Cover)(Option)(WQC) インコンベア(カバー)(オプション)
19
13
25
22
19
11
25
22
15
19
13
25
22
19
10
25
22
24
20
19
10
25
22
24
20
28
5
27
3
25
20
2
16
28
4
7
27
6
26
25
23
14
17,18
26
25
22
30
29
21
1
12
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
1WQC4362 1 BKT BKT
2AWQC8051 1 COVER ｶﾊﾞｰ
3AWQC8020 1 COVER ｶﾊﾞｰ
4WQC4381 1 BAR ﾊﾞｰ
5WQC0251 1 BAR ﾊﾞｰ
6WQC4390 1 HINGE 蝶番
7WQC4400 1 BKT BKT
10WQC0301 2 BKT, COVER BKT ｶﾊﾞｰ
11WQC0310 1 BKT, COVER BKT ｶﾊﾞｰ
12CLC4251 1 STOPPER ｽﾄｯﾊﾟ
13MQC6031 2 BKT BKT
14IPK8090 1 PLATE, SW ﾌﾟﾚｰﾄ SW (Option)
15IPK8510 1 BOLT ﾎﾞﾙﾄ
16T5011S 1 HANDLE, ROUND 取手 丸 TTHA-00425
17S3160H 1 SW, MICRO SW ﾏｲｸﾛ V-15-1B6
18A1002A 1 ACTUATOR ｱｸﾁｭｴｰﾀ VAL-2
19IQC6072 10 NUT ﾅｯﾄ
20H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
21H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
22H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
23H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
24W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
25W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
26W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
27K5257A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X8L
28. SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X15L
29W1001F WASHER ﾜｯｼｬ ﾊﾂｷｻﾞｶﾞﾈ(B)M5
30CLC4261 1 NUT, ROUND ﾅｯﾄ 丸 ･
31-2
31.In conveyor(Cover)(Option)(WQC) インコンベア(カバー)(オプション)
CP-642 PARTS LIST ver08
31.In conveyor(Cover)(Option)(WQC) インコンベア(カバー)(オプション)
32-1

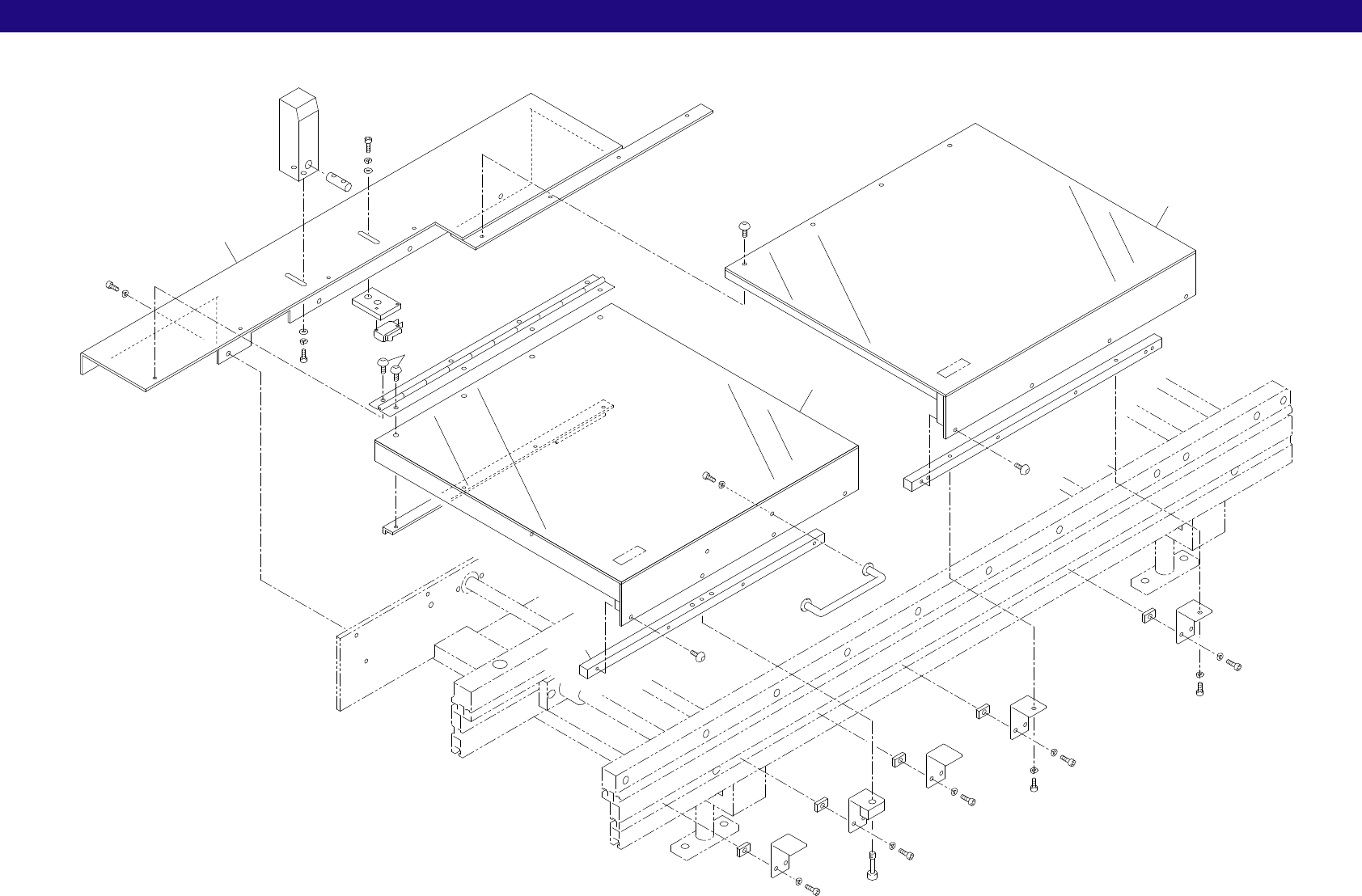

32.In conveyor(Cover)(HELPS)(Option)(WQC) インコンベア(カバー)(HELPS)(オプション)
CP-642 PARTS LIST ver08
32.In conveyor(Cover)(HELPS)(Option)(WQC) インコンベア(カバー)(HELPS)(オプション)
19
13
25
22
19
25
22
19
13
25
22
19
10
25
22
24
20
19
10
25
22
24
20
28
5
27
3
25
20
2
16
28
4
7
27
6
26
25
23
34
33
21
1
28
20
29
11
14
24
8
9
17
18
24
32
30
31
24
12
