35-1

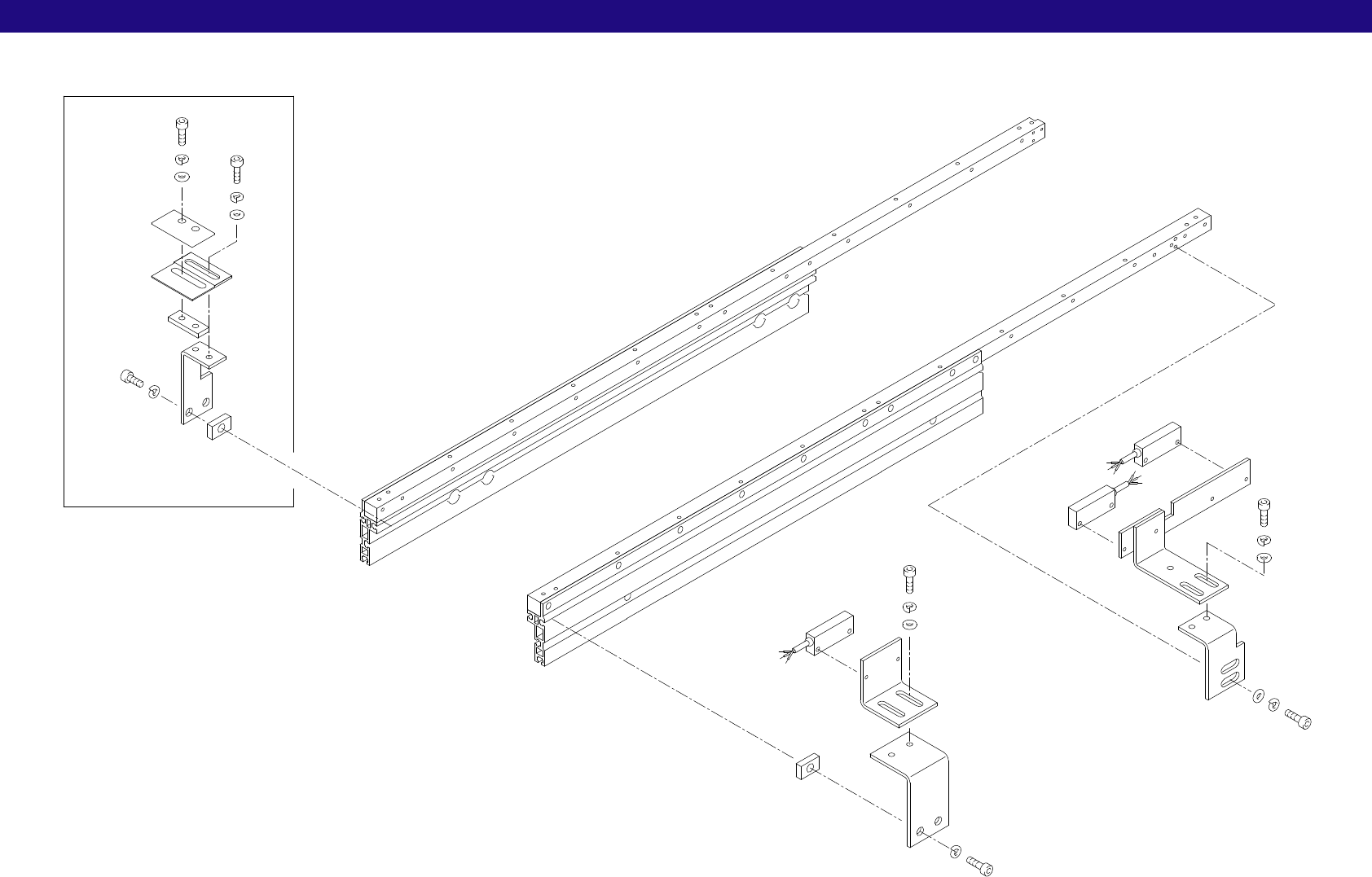

35.In conveyor(Right-to-left board flow)(Option)(WQC) インコンベア(逆流れ)(オプション)
CP-642 PARTS LIST ver08
35.In conveyor(Right-to-left board flow)(Option)(WQC) インコンベア(逆流れ)(オプション)
HELPS
6
7
8
9
12
13
11
10
5
4
3
2
1
14
18
17
16
15
22
21
20
19
28
27
26
25
24
23
32 31
30
29
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
1H5285A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X5L (HELPS)
2W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M (HELPS)
3W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 (HELPS)
4GVC1151 1 DOG ﾄﾞｯｸﾞ (HELPS)
5GVC1160 1 NUT ﾅｯﾄ (HELPS)
6H5285A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X5L (HELPS)
7W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M (HELPS)
8W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 (HELPS)
9GVC1141 1 DOG ﾄﾞｯｸﾞ (HELPS)
10H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L (HELPS)
11W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M (HELPS)
12MQC5110 1 BKT BKT (HELPS)
13IQC6071 2 NUT ﾅｯﾄ (HELPS)
14S3122A 1 SW, PHOTOELECTRIC SW 光電 E3S-LS3C1D
15H5285A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X5L
16W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
17W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
18GVC2182 1 BKT, SENSOR BKT ｾﾝｻ
19H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
20W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
21MQC4092 1 BKT, SENSOR BKT ｾﾝｻ
22IQC6071 2 NUT ﾅｯﾄ
23S3122A 1 SW, PHOTOELECTRIC SW 光電 E3S-LS3C1D
24S3169A 1 SENSOR ｾﾝｻ EX4-LS30RE
25H5285A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X5L
26W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
27W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
28MQC5130 1 BKT, SENSOR BKT ｾﾝｻ
29H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
30W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
31W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
32MQC3630 1 BKT, SENSOR BKT ｾﾝｻ ･
35-2
35.In conveyor(Right-to-left board flow)(Option)(WQC) インコンベア(逆流れ)(オプション)
CP-642 PARTS LIST ver08
35.In conveyor(Right-to-left board flow)(Option)(WQC) インコンベア(逆流れ)(オプション)
36-1

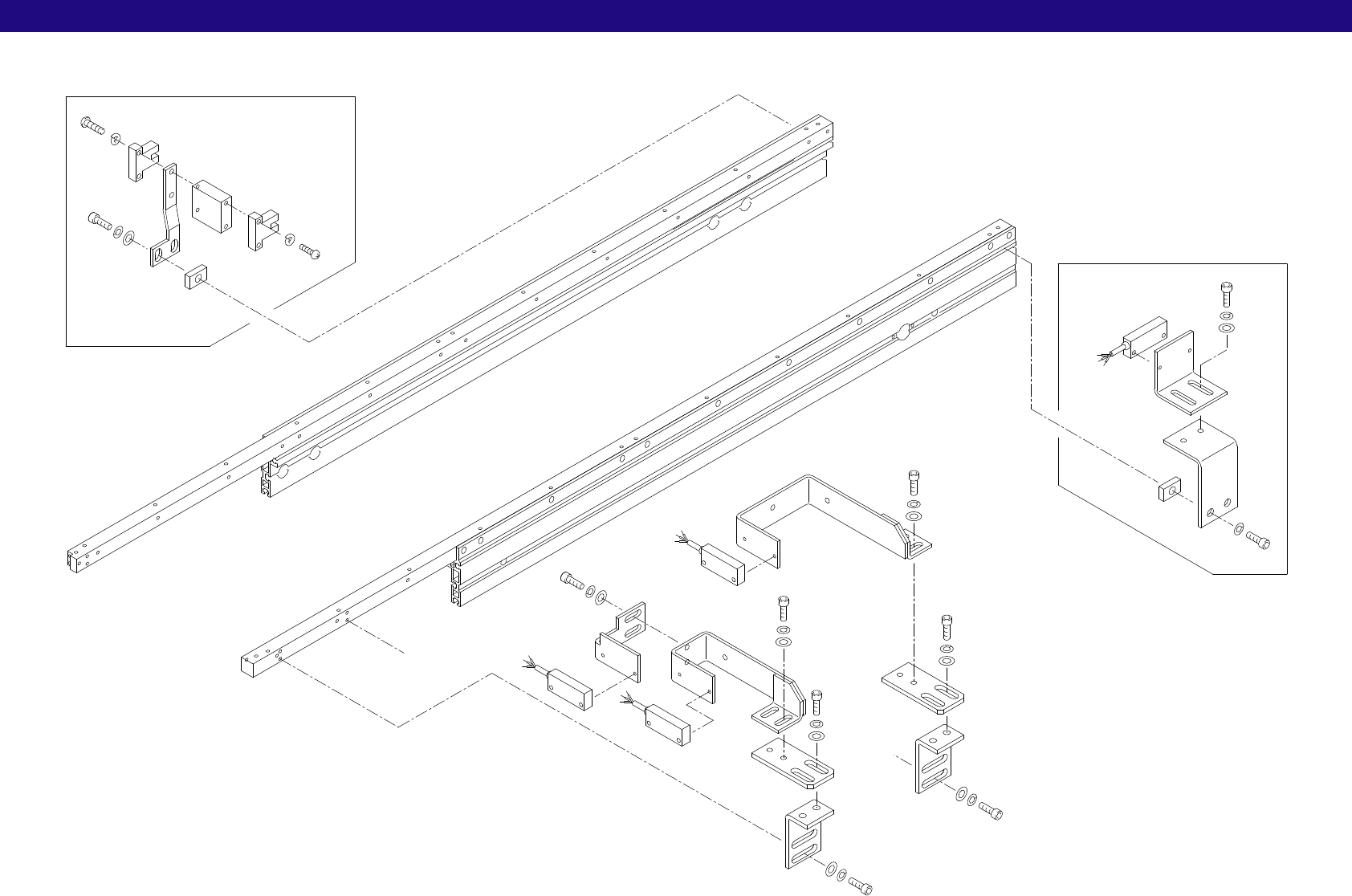

36.Out conveyor(Right-to-left board flow)(Option)(WQC) アウトコンベア(逆流れ)(オプション)
CP-642 PARTS LIST ver08
36.Out conveyor(Right-to-left board flow)(Option)(WQC) アウトコンベア(逆流れ)(オプション)
HELPS
HELPS
A
A
13
14
15
17
16
11
12
10
9
49
50
5
7
5
50
49
6
4
3
2
1
18
19
20
21
22
23
24
25
26
30
29
28
27
33
32
31
41
42
43
44
48
47
46
45
34
35
40
39
38
37
36
