番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
46W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
47W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
48MQC5050 1 BKT BKT
49. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X15L
50W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M ･
36-3
36.Out conveyor(Right-to-left board flow)(Option)(WQC) アウトコンベア(逆流れ)(オプション)
36.Out conveyor(Right-to-left board flow)(Option)(WQC) アウトコンベア(逆流れ)(オプション)
CP-642 PARTS LIST ver08
37-1

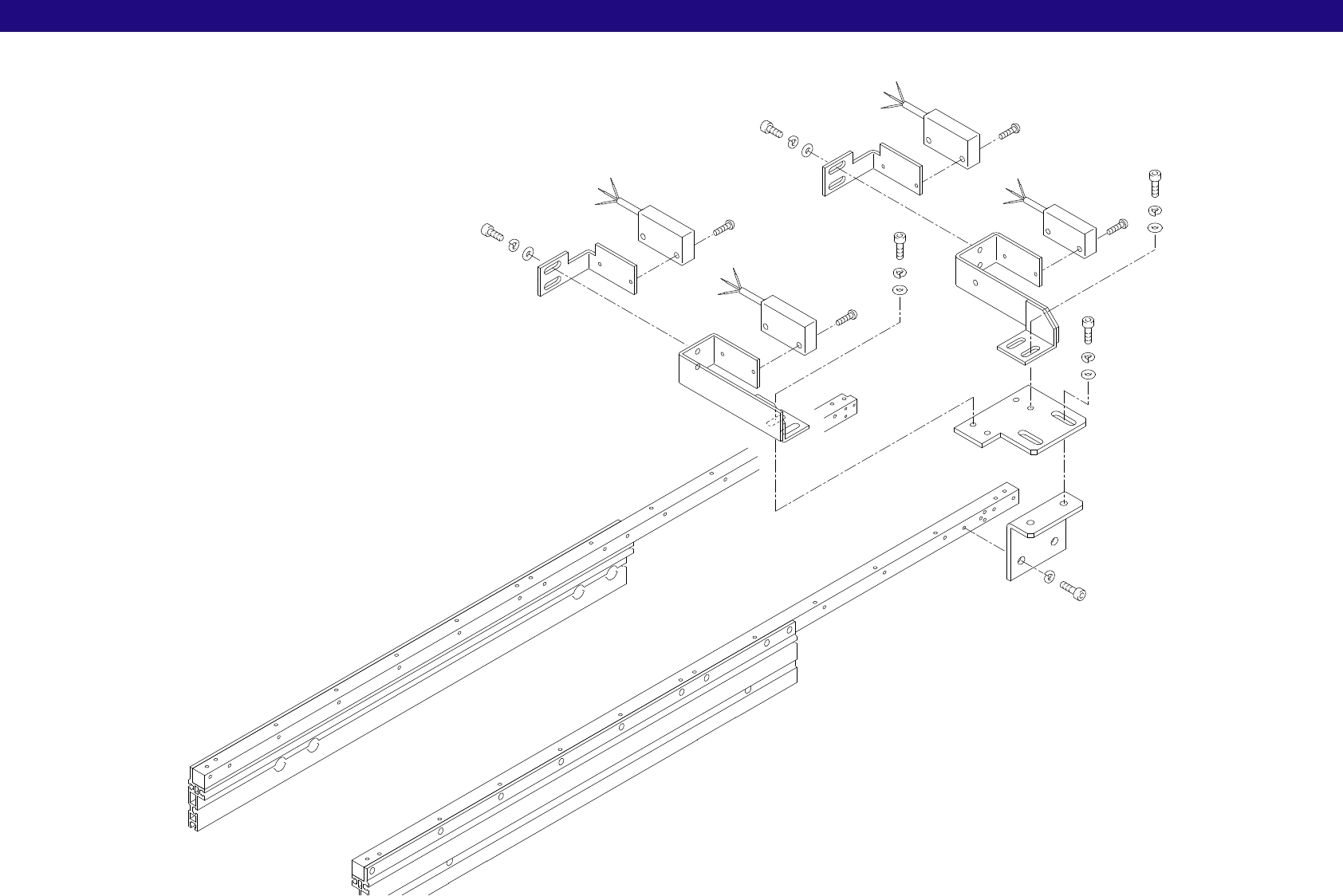

37.In conveyor(Board flow changeover manual)(Option)(WQC) インコンベア(正逆流れ)(オプション)
CP-642 PARTS LIST ver08
37.In conveyor(Board flow changeover manual)(Option)(WQC) インコンベア(正逆流れ)(オプション)
1
14
12
2
16
14
11
15
13
10
9
7
3
4
8
9
15
13
10
10
13
15
7
9
5
9
7
6
15
13
10
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
1MQC3581 1 BKT BKT
2MQC3570 1 PLATE ﾌﾟﾚｰﾄ
3MQC3550 1 BKT, SENSOR BKT ｾﾝｻ
4MQC5120 1 BKT BKT
5WQC1010 1 BKT, SENSOR BKT ｾﾝｻ
6WQC1020 1 BKT, SENSOR BKT ｾﾝｻ
7S3122A 3 SW, PHOTOELECTRIC SW 光電 E3S-LS3C1D
8S3139A 1 SW, PHOTOELECTRIC SW 光電 EX4-LS30RE
9K5177A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2.5X14L
10H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
11H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
12H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
13W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
14W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
15W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
16W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 ･
37-2
37.In conveyor(Board flow changeover manual)(Option)(WQC) インコンベア(正逆流れ)(オプション)
CP-642 PARTS LIST ver08
37.In conveyor(Board flow changeover manual)(Option)(WQC) インコンベア(正逆流れ)(オプション)
