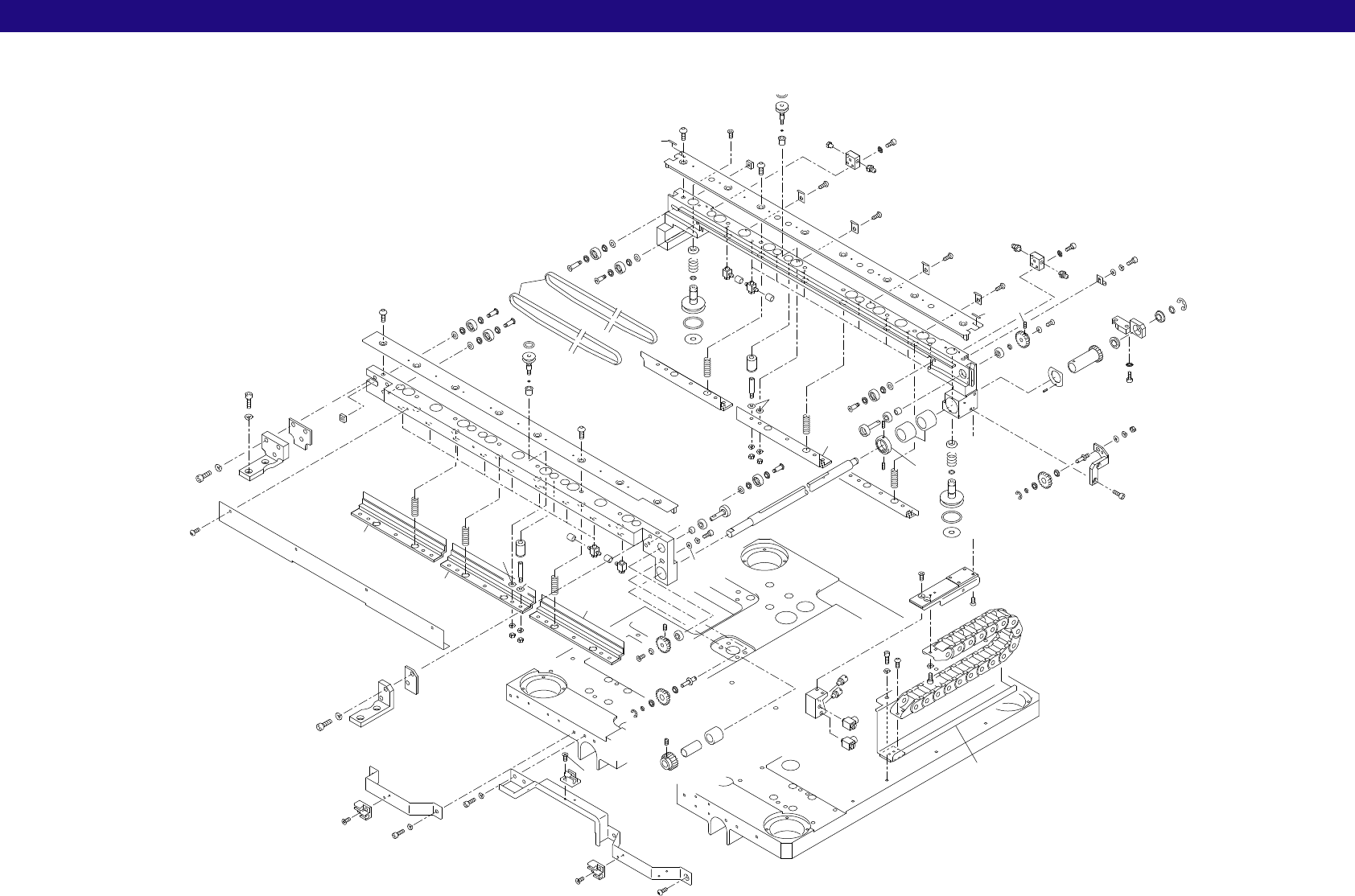

6 - 1 6 . 1 . B o a r d c l a m p i n g u n i t ( W S S ) 基板クランプ CP-642 P ARTS LIST ver08 6 . 1 . B o a r d c l a m p i n g u n i t ( W S S ) 基板クランプ 6 8 6 6 6 3 1 1 7 5 3 7 7 1 7 7 6 1 7 3 7 9 6 2 8 2 1 1 9 1 1 7 1 3 1 2…

100%1 / 156
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
Note 2:These parts are installed only when the optional “Board flow changeover manual”. They are not present in standard installations.
･
5-4
5.Loading unit(WQL,GVL) ローダユニット
CP-642 PARTS LIST ver08
5.Loading unit(WQL,GVL) ローダユニット
6-1
6.1.Board clamping unit(WSS) 基板クランプ
CP-642 PARTS LIST ver08
6.1.Board clamping unit(WSS) 基板クランプ
68
66
63
117
53
77
1
77
61
73
79
62
82
119
117
13
12
125
133
47
10
83
5
126
124
8
8
47
47
10
10
46
122
56
15
14
158
133
121
9
45
55
76
52
76
59
86
11
81
7
121
157
57
79
51
130
127
140
54
52
76
55
76
59
55
75
87
75
88
125
160
77
146
77
61
73
145
147
129
126
124
137
23
119
91
127
140
138
126
22
97
98
144
100
148
159
100
148
126
136
25
126
136
100
148
161
118
26
103
104
84
29
85
102
30
47
70
80
2
79
149
52
76
59
76
55
47
10
8
126
124
5
83
47
31
103
104
84
29
85
102
52
76
59
76
50
55
88
75
87
75
6
71
65
78
21
78
60
74
131
136
79
58
64
82
119
117
33
130
127
141
89
89
32
132
139
122
44
122
44
44
122
122
44
89
90
132
139
7
81
11
121
56
118
121
28
27
32
152
152
3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
1WSS0220 1 PIN ﾋﾟﾝ
2WSS0231 1 COLLAR ｶﾗｰ
3WSS0241 1 PULLEY ﾌﾟｰﾘ
5WSS0383 12 SHAFT ｼｬﾌﾄ
6WSS0512 1 WASHER ﾜｯｼｬ
7WSS2592 17 BUSHING ﾌﾞｯｼｭ
8WSS2700 29 WASHER ﾜｯｼｬ
9WSS4031 1 GUIDE ｶﾞｲﾄﾞ
10WSS4100 4 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ
11WSS4141 17 PISTON ﾋﾟｽﾄﾝ
12WSS4162 1 BKT BKT
13WSS4170 1 SPACER ｽﾍﾟｰｻ 注1. Note.1
14WSS4182 1 BKT BKT
15WSS4191 1 SPACER ｽﾍﾟｰｻ 注2. Note.2
21WSS5291 1 BKT BKT
22WSS4424 1 BKT BKT
23WSS4442 1 BKT BKT
25WSS4460 1 BKT BKT
26WSS4470 1 BKT BKT
27WSS4593 1 PLATE ﾌﾟﾚｰﾄ
28WSS4603 1 GUIDE ｶﾞｲﾄﾞ
29WSS4611 2 PISTON ﾋﾟｽﾄﾝ
30WSS4621 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ
31WSS4630 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ
32WSS4640 2 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
33WSS4650 1 RETAINER 押え
44WSS4800 4 RETAINER 押え
45WSS4811 1 PLATE ﾌﾟﾚｰﾄ
46WSS4820 1 COVER ｶﾊﾞｰ
47LXT0610 12
SPRING
ｽﾌﾟﾘﾝｸﾞ
50MPT4440 1 PIN ﾋﾟﾝ
51MPT4461 1 PULLEY ﾌﾟｰﾘ
52MPT4481 6 PULLEY ﾌﾟｰﾘ
53MPT4491 1 GEAR ｷﾞﾔ
54WSS5280 1 SHAFT ｼｬﾌﾄ
55GXT2471 5 PIN ﾋﾟﾝ
56GXT2481 2 NUT ﾅｯﾄ
57GXT2531 1 COLLAR ｶﾗｰ
58GXT2542 1 COLLAR ｶﾗｰ
59GXT2550 6 COLLAR ｶﾗｰ
60GXT2562 1 COLLAR ｶﾗｰ
61GXT2571 2 COLLAR ｶﾗｰ
62GXT2581 1 GEAR ｷﾞﾔ
63GXT2591 1 GEAR ｷﾞﾔ
