番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
4GPL1071 2 SHAFT, PIVOT ｼｬﾌﾄ 支点
5GPL1141 1 BKT BKT
6GPL1160 2 MIRROR ﾐﾗｰ
7A1014A 2 ATTACHMENT ｱﾀｯﾁﾒﾝﾄ FP2-A01
8GPL1090 2 WASHER ﾜｯｼｬ
9GPL1151 1 BKT BKT
10MPL1060 1 BKT BKT
11H3009A 1 FIBER UNIT ﾌｧｲﾊﾞ ﾕﾆｯﾄ FP4-321
12MPL1040 1 HOLDER ﾎﾙﾀﾞ
13MPL1030 2 BOLT, ADJUSTING ﾎﾞﾙﾄ 調整
14WGZ0013 1 BKT BKT
15A1042A 1 AMPLIFIER ｱﾝﾌﾟ PX7-CRD
16H3165A 2 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-4
17H5170A BOLT, HEX ﾎﾞﾙﾄ 六角 M4X12L
18H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
19H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
20H5346A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X45L
21W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
22W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
23W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
24W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
25W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
26W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
27N1079A NUT, HEX ﾅｯﾄ 六角 M4
28N1082A NUT, HEX ﾅｯﾄ 六角 M5
29W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
30WGZ1024 1 BKT BKT
31WGZ1090 2 PIN ﾋﾟﾝ
32WGZ1110 2 PIN ﾋﾟﾝ
33WGZ1120 2 WASHER ﾜｯｼｬ
34WGZ1191 4 ROD, JOINT ﾛｯﾄﾞ ｼﾞｮｲﾝﾄ
35WGZ1361 2 PLATE, SW ﾌﾟﾚｰﾄ SW
37WGZ1272 1 PLATE, ARM ﾌﾟﾚｰﾄ ｱｰﾑ
38WGZ1183 1 HOLDER ﾎﾙﾀﾞ
39WGZ1211 1 DOG ﾄﾞｯｸﾞ
40WGZ1380 1 PLATE, SW ﾌﾟﾚｰﾄ SW
41WGZ1014 1 BKT BKT
42WGZ1282 1 PLATE, ARM ﾌﾟﾚｰﾄ ｱｰﾑ
43WGZ1172 1 HOLDER ﾎﾙﾀﾞ
45WGZ1261 1 DOG ﾄﾞｯｸﾞ
46H4401A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA69Z
47H2025A 4 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-5
48S4040Z 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W2A
49WGZ1070 2 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
11-2
11.Feeder check sensor(WGZ) フィーダチェックセンサ
CP-642 PARTS LIST ver08
11.Feeder check sensor(WGZ) フィーダチェックセンサ
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
51H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
52H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
53H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
54H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
55H5242A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
56W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
57W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
58WGZ2061 1 BKT BKT
59WGZ2050 1 BKT BKT
60H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
61WGZ2020 1 PLATE, SW ﾌﾟﾚｰﾄ SW
62S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
63K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
64WGZ2030 1 HOLDER ﾎﾙﾀﾞ
65WGZ2010 1 DOG ﾄﾞｯｸﾞ
66WGZ2110 1 LEVER ﾚﾊﾞｰ
67WGZ2070 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
68WPL0113 1 PIN ﾋﾟﾝ
70H3166H 1 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-8
71N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25
72WGZ1341 1 GUIDE ｶﾞｲﾄﾞ
73WGZ1351 1 GUIDE ｶﾞｲﾄﾞ
74WGZ2120 1 LEVER ﾚﾊﾞｰ
75WGZ2100 1 PIN ﾋﾟﾝ
76N4047A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X10L
77S1021A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-3
78WGZ1370 1 BKT, SENSOR BKT ｾﾝｻ
79H4116T 4 BEARING, THRUST ﾍﾞｱﾘﾝｸﾞ ｽﾗｽﾄ SST-1260
80WGZ1420 1 BKT BKT
81WGZ1430 1 HOLDER ﾎﾙﾀﾞ
82WGZ1440 1 BKT BKT
83WGZ1390 4 SPRING ｽﾌﾟﾘﾝｸﾞ
84WGZ1400 4 STOPPER ｽﾄｯﾊﾟ
85H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L ･
11-3
11.Feeder check sensor(WGZ) フィーダチェックセンサ
CP-642 PARTS LIST ver08
11.Feeder check sensor(WGZ) フィーダチェックセンサ
12-1

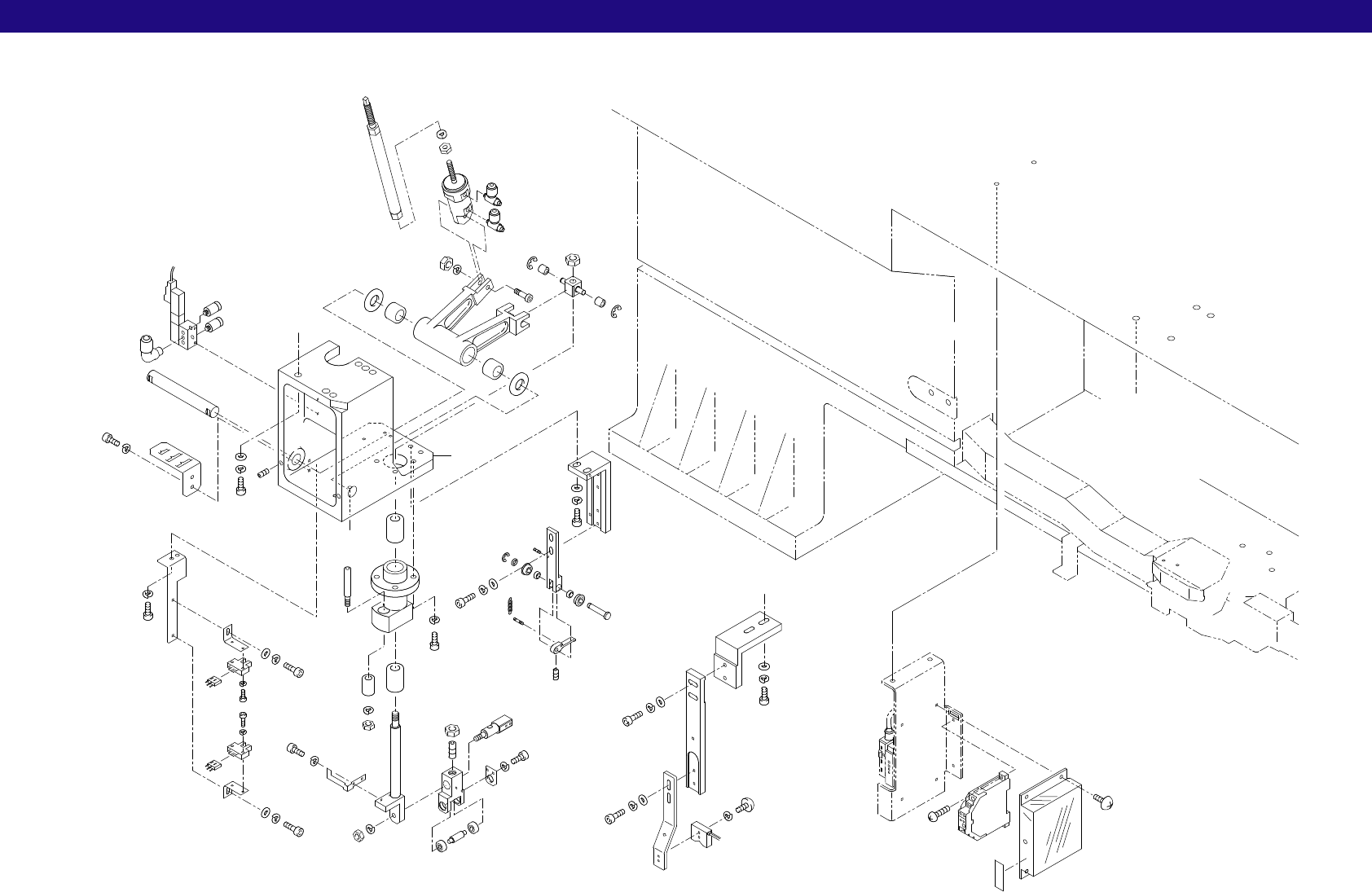

12.Station 1(Parts pick up)(WPL) 第1ステーション(パーツ吸着)
CP-642 PARTS LIST ver08
12.Station 1(Parts pick up)(WPL) 第1ステーション(パーツ吸着)
B
B
A
A
6
47
51
32
34
34
47
51
5
29
35
7
35
29
52
2
4
31
31
4
1
53
3
68
67
33
73
46
42
25
9
8
47
43
25
26
47
51
24
52
27
77
23
45
38
11
12
45
39
28
13
28
47
51
40
45
36
37
22
49
46
41
22
49
46
41
36
37
45
40
46
41
21
14
80
48
44
15
19
70
71
17
71
70
69
30
16
72
20
18
42
46
49
79
55
60
59
58
60
59
61
78
49
46
42
57
45
62
65
64
74,75,76
63
66
50
47
43
