20-1

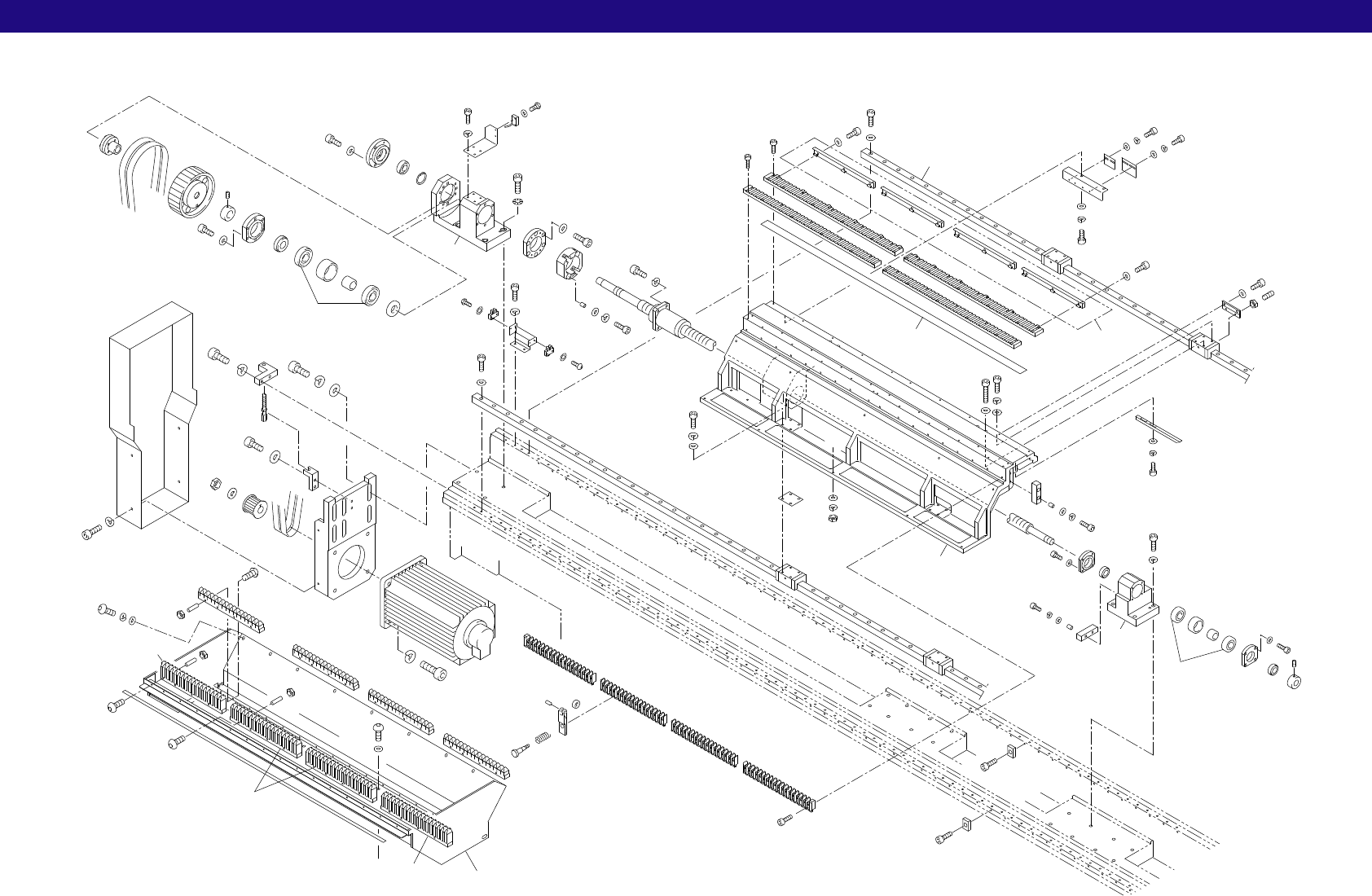

20.Device table D1(1∼70)(WSD) デバイステーブル D1(1∼70)
CP-642 PARTS LIST ver08
20.Device table D1(1∼70)(WSD) デバイステーブル D1(1∼70)
A
84
103
47
20
21
22
24
25
23
26
106
88
19
18
17
27
28
29
106
87
30
101
76
31
94
72
1
127
92
16
103
81
14
13
100
78
122
101
4
85
104
48
105
83
86
103
2
12
13
100
121
100
101
78
42
92
101
9
8
99
76
12
13
100
78
3
6
7
5
8
9
11
99
76
45
103
80
102
75
103
80
118
38
113
113
37
33
74
74
35
36
34
32
103
84
46
103
80
39
40
96
97
73
41
96
97
73
119
97
96
107
105
108
101
104
A
104
125
112
112
61
60
98
57
115
115
116
59
59
59
58
112
60
98
110
93
64
55
56
52
53
54
50
117
117
51
77
120
76
120
76
109
110
123
71
108
90
69
70
106
89
65
67
110
111
68
105
80
101
76
63
114
94
72
62
94
72
124
126
128
105
105
104
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
1WSD0553 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
2WSD1075 1 SLIDE ｽﾗｲﾄﾞ
3WSD1051 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
4WSD0331 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
5H4159A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 20TAC47BDB
6WSD0440 1 COLLAR ｶﾗｰ
7WSD0450 1 COLLAR ｶﾗｰ
8WSD0473 2 COVER, DUSTPROOF ｶﾊﾞｰ 防塵
9WSD1040 2 COLLAR ｶﾗｰ
11N1040A 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK20L-31 注1.Note.1
12WSD1020 2 STOPPER ｽﾄｯﾊﾟ
13WSD0421 8 COLLAR ｶﾗｰ
14WSD0861 1 STOPPER ｽﾄｯﾊﾟ
16WSD0393 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
17R2059E 1 RING, LOCKING ﾘﾝｸﾞ 締結 SCE210 22X32
18WSD0671 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
19WSD0081 1 PULLEY ﾌﾟｰﾘ
20. 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK25L-31 注1.Note.1
21WSD0351 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
22WSD0361 1 COLLAR ｶﾗｰ
23H4161A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62DB
24WSD0372 1 COLLAR ｶﾗｰ
25WSD0381 1 COLLAR ｶﾗｰ
26WSD0411 1 COLLAR ｶﾗｰ
27S1010A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW42
28H4248A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 6004ZZ
29WSD0341 1 CAP ｷｬｯﾌﾟ
30WSD0611 1 PLATE, SW ﾌﾟﾚｰﾄ SW
31S3138T 1 SW, PHOTOELECTRIC SW 光電 PZ2-51
32WSD1120 1 NAMEPLATE 銘板
33WSD0216 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
34WSD0226 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
35WSD0198 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
36WSD0208 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
37WSD0235 1 CLAMPER ｸﾗﾝﾊﾟ
38WSD0245 1 CLAMPER ｸﾗﾝﾊﾟ
39WSD4011 1 PLATE, TIGHTENING ﾌﾟﾚｰﾄ 締付け
40WSD0142 1 PLATE, SW ﾌﾟﾚｰﾄ SW
41WSD0161 1 PLATE, SW ﾌﾟﾚｰﾄ SW
42WSD0481 1 DOG, SW ﾄﾞｯｸﾞ SW
45WSD0132 2 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
46WSD0042 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
47WSD0052 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
48WSD0620 2 SPACER ｽﾍﾟｰｻ
20-2
20.Device table D1(1∼70)(WSD) デバイステーブル D1(1∼70)
CP-642 PARTS LIST ver08
20.Dvice table D1(1∼70)(WSD) デバイステーブル D1(1∼70)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
50WSD0962 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
51WSD0972 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
52WSD0013 70 CLAMPER ｸﾗﾝﾊﾟ
53WSD0651 70 SPRING ｽﾌﾟﾘﾝｸﾞ
54WSD0641 70 BOLT ﾎﾞﾙﾄ
55H4435T 70 BEARING ﾍﾞｱﾘﾝｸﾞ L-1150ZZ
56R5025T 70 PIN, NEEDLE ﾋﾟﾝ ﾆｰﾄﾞﾙ 5ﾟX10
57WSD0833 1 HOLDER, REEL ﾎﾙﾀﾞﾘｰﾙ
58WSD0850 1 STEADY BRACE 振れ止め
59WSD0840 3 STEADY BRACE 振れ止め
60MPD5140 32 COLLAR ｶﾗｰ
61MPZ1560 1 SEAL ｼｰﾙ
62S4040Z 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W2A
63WSD1091 1 PLATE, SW ﾌﾟﾚｰﾄ SW
64SAM1190 1 MOTOR ﾓｰﾀ
65WSD0534 1 PLATE, STEEL ﾌﾟﾚｰﾄ 綱板
67MPD6040 1 PULLEY ﾌﾟｰﾘ
68WSD0275 1 COVER, SAFETY ｶﾊﾞｰ 安全
69WSD0090 1 BOLT ﾎﾞﾙﾄ
70WSD0061 1 BLOCK ﾌﾞﾛｯｸ
71WSD0070 1 BLOCK ﾌﾞﾛｯｸ
72K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
73H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
74H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
75N4038A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X10L
76H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
77H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
78H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
80H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
81H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
83H5328A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X35L
84H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
85H5327A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X30L
86H5332A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X50L
87H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
88H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
89H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
90H5362A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X35L
92H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L
93H5391A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X40L
94W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
96W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
97W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
98N1080A NUT, HEX ﾅｯﾄ 六角 M4 P=0.7
20.Device table D1(1∼70)(WSD) デバイステーブル D1(1∼70)
20-3
20.Device table D1(1∼70)(WSD) デバイステーブル D1(1∼70)
CP-642 PARTS LIST ver08
