2 3 - 4 2 3 . 2 . N o i s e r e d u c t i o n b o x ( W P V ) 防音ボックス CP-642 P ARTS LIST ver08 2 3 . 2 . N o i s e r e d u c t i o n b o x ( W P V ) 防音ボックス M 2 L L M 7 7 7 7 5 6 3 4 7 7 7 7 4 1 ポンプ バキューム P o m p , v a c …
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No. QTY Description Rating Remarks
46T5006B 2 HANDLE 取手 THA-240-No7
47H5001A 1 BELLOWS HOSE ｼﾞｬﾊﾞﾗﾎｰｽ 38ﾟ P Type
48K5181A 2 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X90L
49K5185A 14 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X25L
50K5186A 3 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X38L
51H5383A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X20L
52H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
53H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
54H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
55W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
56W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
57W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
58W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
59W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
60N1073T NUT, HEX ﾅｯﾄ 六角 M12
61N1089A NUT, HEX ﾅｯﾄ 六角 M8
62N1085A NUT, HEX ﾅｯﾄ 六角 M6
63N1079A NUT, HEX ﾅｯﾄ 六角 M4
64WPT0130 1 HOSE, AIR ﾎｰｽ ｴｱｰ
65GGA0411 4 RETAINER ｵｻｴ
66H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ六角穴 M4X6L
67WPV0250 1 BKT BKT
68WPV0260 1 BKT BKT
23-3
23.1.Noise reduction box(WPV) 防音ボックス
CP-642 PARTS LIST ver08
23.1.Noise reduction box(WPV) 防音ボックス
23-4
23.2.Noise reduction box(WPV) 防音ボックス
CP-642 PARTS LIST ver08
23.2.Noise reduction box(WPV) 防音ボックス
M
2
L
L
M
7
7
7
7
5
6
3
4
7
7
7
7
4
1

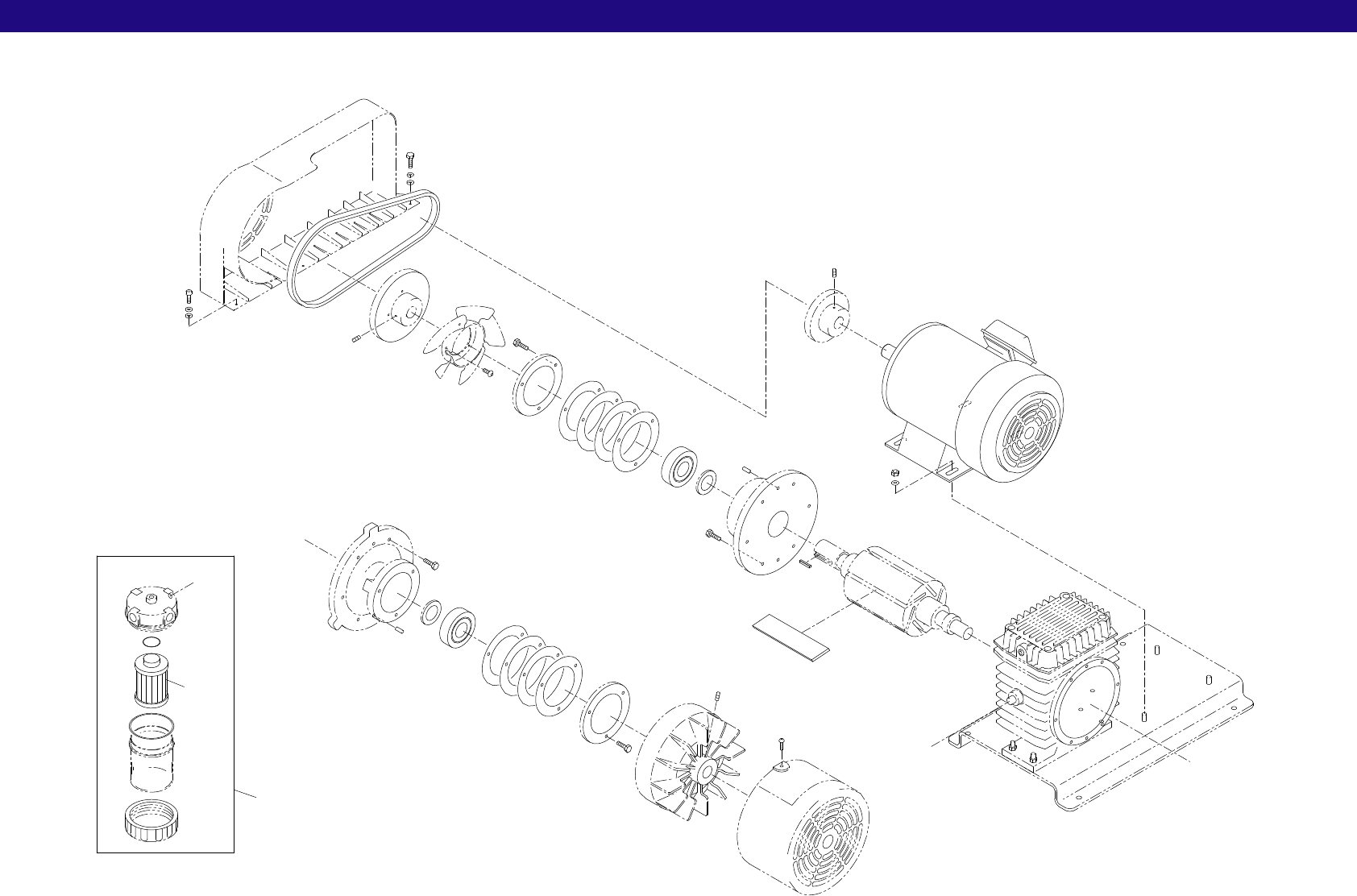

ポンプ バキューム
