CM602-L 参考手册 2.2 生产设定 Pa ge 2-11 有吸嘴交换器、没 有部品厚度传感器 (12 吸嘴用选购件 ) 时 除了各吸头上的吸嘴外 ，还显示设置在吸嘴 交换器上的吸嘴名称 ，并能够进行吸嘴 的更换动作。 ∗ 请选择要确认的吸头的 工作台 。 ∗ 关于吸嘴交换方法，请 参照 操作手册 “5. 生产基板的变更 ” 。 a. [ 计测值 ] • 显示 在 [ 吸嘴设置确认 ] 上识别的结果数值 。 b. [ …
CM602-L
参考手册
2.2
生产设定

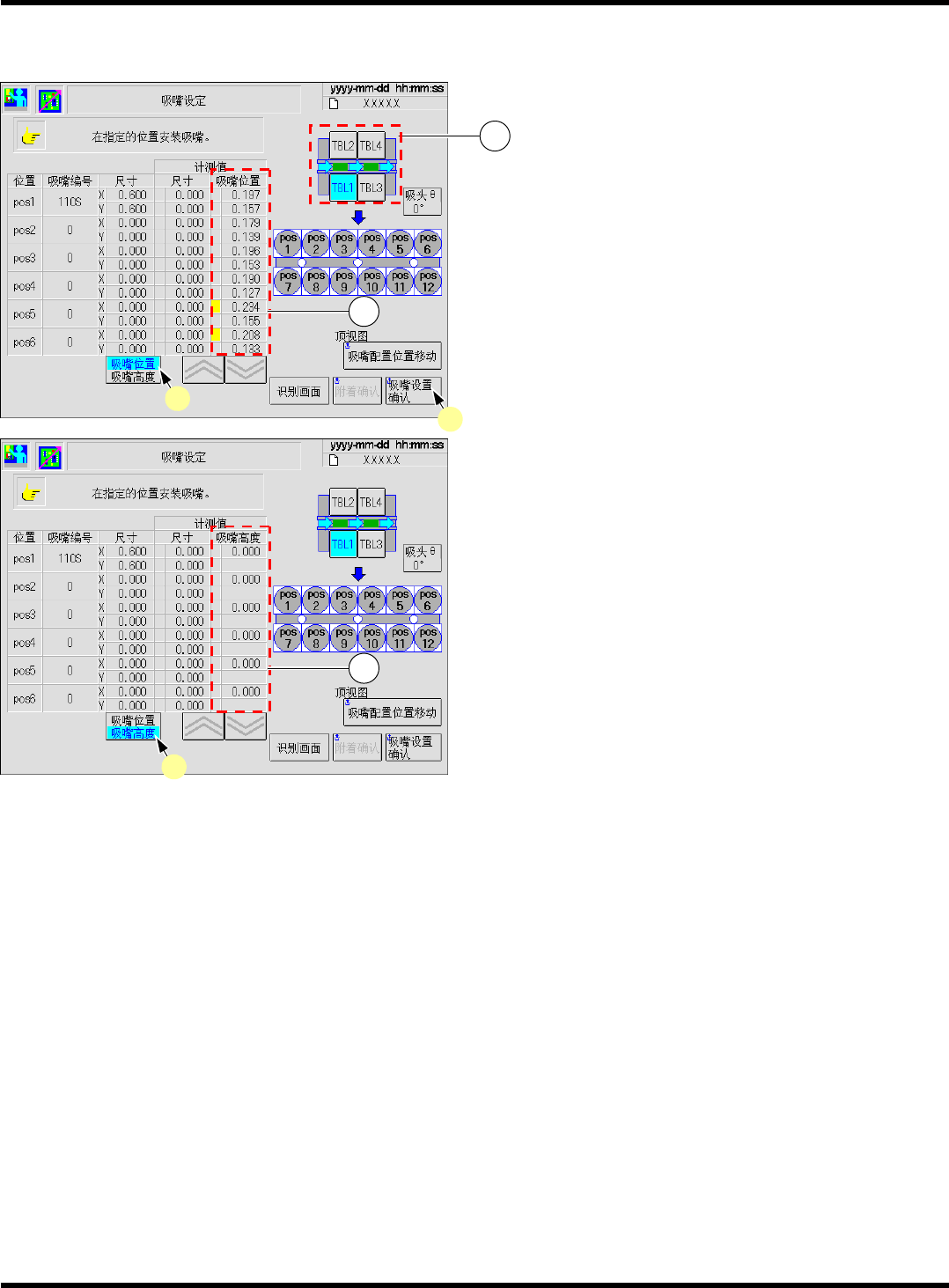

Page 2-10
没有吸嘴交换器、有部品厚度传感器
(12
吸嘴用选购件
)
时
∗
请选择要确认吸头的工作台
。
a. [
吸嘴设置确认
]
•
吸嘴是否被正确安装，进行识别和吸嘴高度计
测，并且显示计测值
(
吸嘴直径、吸嘴位置、
吸嘴高度
)
。
•
在吸嘴确认动作前、以及没有配置吸嘴的位置
显示为
“0.000”
。不正确时，将会显示警告信息。
b. [
吸嘴位置
/
吸嘴高度
]
•
按此处，将会切换吸嘴位置
和吸嘴高度
的显
示。
EJM8A-C-RMC02-A01-00
EJM8A-Pc-0005
1
a
b
2
EJM8A-Pc-0006
b
3
CM602-L
参考手册
2.2
生产设定
Page 2-11
有吸嘴交换器、没有部品厚度传感器
(12
吸嘴用选购件
)
时
除了各吸头上的吸嘴外，还显示设置在吸嘴交换器上的吸嘴名称，并能够进行吸嘴的更换动作。
∗
请选择要确认的吸头的工作台
。
∗
关于吸嘴交换方法，请参照
操作手册
“5.
生产基板的变更
”
。
a. [
计测值
]
•
显示
在
[
吸嘴设置确认
]
上识别的结果数值。
b. [
吸嘴无
]
•
清除
(
无吸嘴
)
安装在所选择的
pos
上的吸嘴
信息。
c. [
不一致无吸嘴
]
•
选择在交换器未设定的吸嘴时，将清除该
pos
的吸嘴信息
(
无吸嘴
)
。
d. [
取下吸嘴
]
•
把安装到吸头上的吸嘴全部返回到交换器。
e. [
吸嘴更换
]
•
将吸头的吸嘴更换到当前机器所读取的生产数
据用吸嘴的配置上。
f. [
识别画面
]
•
显示通过吸嘴设置的确认来识别的图像。
g. [
吸嘴设置确认
]
•
通过吸嘴的识别来确认吸头上被设置的吸嘴与
数据上的吸嘴是否一致。
h. [
挡板开
/
挡板闭
]
•
打开或关闭吸嘴交换器的挡板。
i. [
附着确认
]
•
检查吸嘴尖端是否有附着物。如果有，将显示
警告信息。
•
该按键，器机参数
→
选购件设定
→
功能使
用设定的
‘
反射吸嘴异物附着检查
’
处于
[
有
]
时将
被显示。
EJM8A-Pc-0007
1
a
b
c
d
e
f
g
h
EJM8A-Pc-0008
2
EJM8A-C-RMC02-A01-00
i
CM602-L
参考手册
2.2
生产设定
Page 2-12
有吸嘴交换器、有部品厚度传感器
(12
吸嘴用选购件
)
时
∗
请选择要确认吸头的工作台
。
a. [
计测值
]
•
显示
通过
[
吸嘴设置确认
]
来进行的识别和吸
嘴高度计测的结果。
b. [
吸嘴设置确认
]
•
吸嘴是否正确安装，进行识别和吸嘴高度计测。
c. [
吸嘴位置
/
吸嘴高度
]
•
按此处，将会切换吸嘴位置
和吸嘴高度
的显
示。
EJM8A-Pc-0011
1
b
EJM8A-Pc-0009
c
2
3
EJM8A-Pc-0010
c
4
EJM8A-C-RMC02-A01-00
a
