CM602-L 参考手册 2.2 生产设定 Pa ge 2-15 有部品厚度传感器 (8 吸嘴用选购件 ) 时 ∗ 请选择要确认吸头的工 作台 。 a. [ 计测值 ] • 显示 通过 [ 吸嘴设置确认 ] 来进行的识别和吸 嘴高度计测的结果。 b. [ 吸嘴设置确认 ] • 吸嘴是否正确安装， 进行识别和吸嘴 高度计测。 c. [ 吸嘴位置 / 吸嘴高度 ] • 按此处， 将会切换吸嘴位置 和吸嘴高度 的显 示。 …
CM602-L
参考手册
2.2
生产设定
Page 2-14
f. [
吸嘴设置确认
]
•
通过吸嘴的识别来确认吸头上被设置的吸嘴与
数据上的吸嘴是否一致。
g. [
挡板开
/
挡板闭
]
•
打开或关闭吸嘴交换器的挡板。
h. [
附着确认
]
•
检查吸嘴尖端是否有附着物。如果有，将显示
警告信息。
该按键，器机参数
→
选购件设定
→
功能使用
设定的
‘
反射吸嘴异物附着检查
’
处于
[
有
]
时将被
显示。
通用吸头
(8
个吸嘴
)
的吸嘴交换器运转领域限制
对通用吸头
(8
个吸嘴
)
，吸嘴交换器为标准附属品。
但如图所示，于吸嘴交换器右端设有不能进行吸嘴交换的领域限制。
(No. 16, 26, 36, 46, 56, 66)
EJM8A-C-RMC02-A01-00
EJM8A-Pc-0036
f
g
h
66
56
46
36
26
16
吸嘴交换器
不可交换吸嘴 (右端限制)
CM602-L
参考手册
2.2
生产设定
Page 2-15

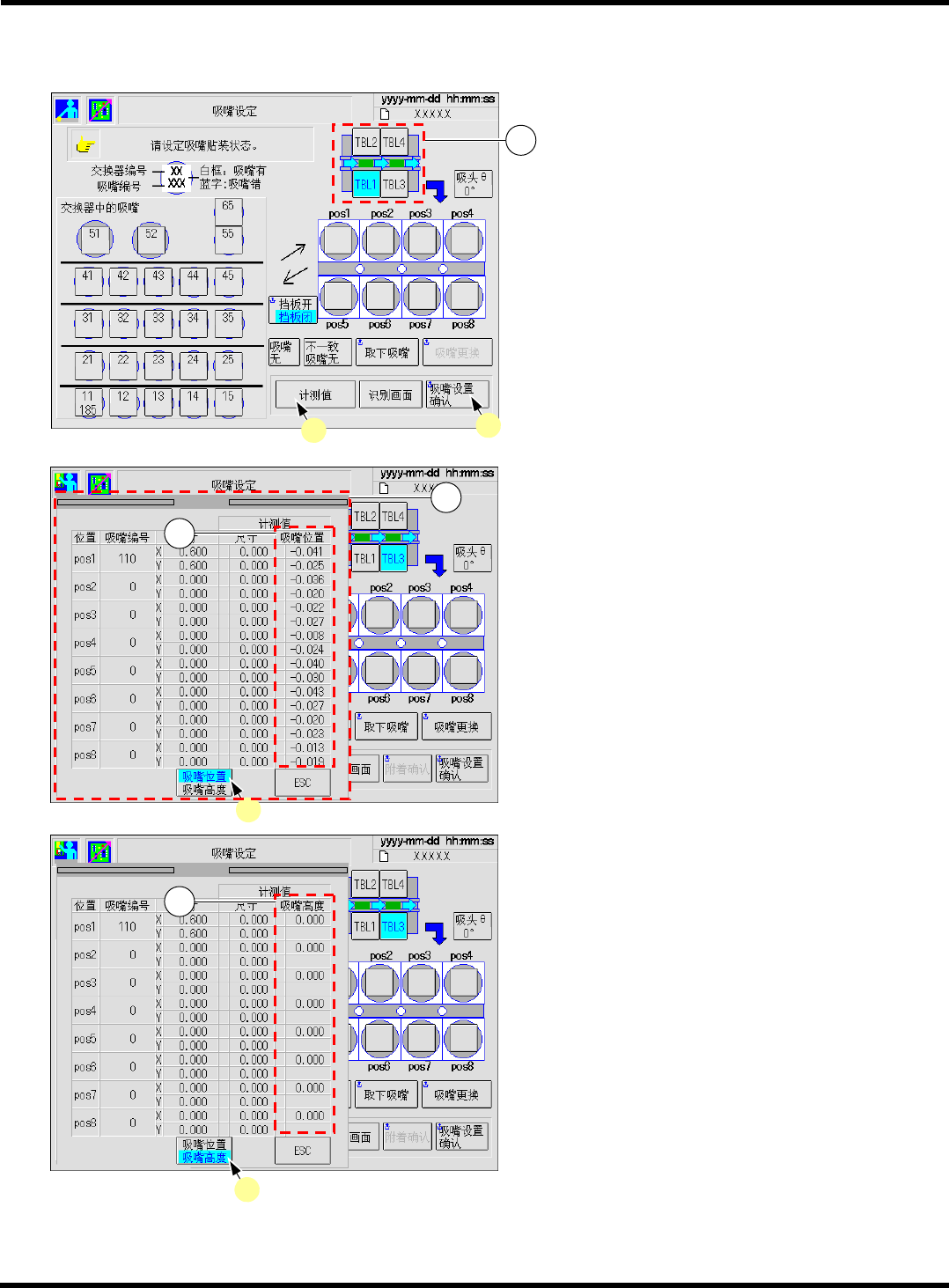

有部品厚度传感器
(8
吸嘴用选购件
)
时
∗
请选择要确认吸头的工作台
。
a. [
计测值
]
•
显示
通过
[
吸嘴设置确认
]
来进行的识别和吸
嘴高度计测的结果。
b. [
吸嘴设置确认
]
•
吸嘴是否正确安装，进行识别和吸嘴高度计测。
c. [
吸嘴位置
/
吸嘴高度
]
•
按此处，将会切换吸嘴位置
和吸嘴高度
的显
示。
EJM8
A
-Pc-0035
1
b
EJM8A-Pc-0016
c
2
3
EJM8A-Pc-0017
c
4
a
EJM8A-C-RMC02-A01-00
CM602-L
参考手册
2.2
生产设定
Page 2-16

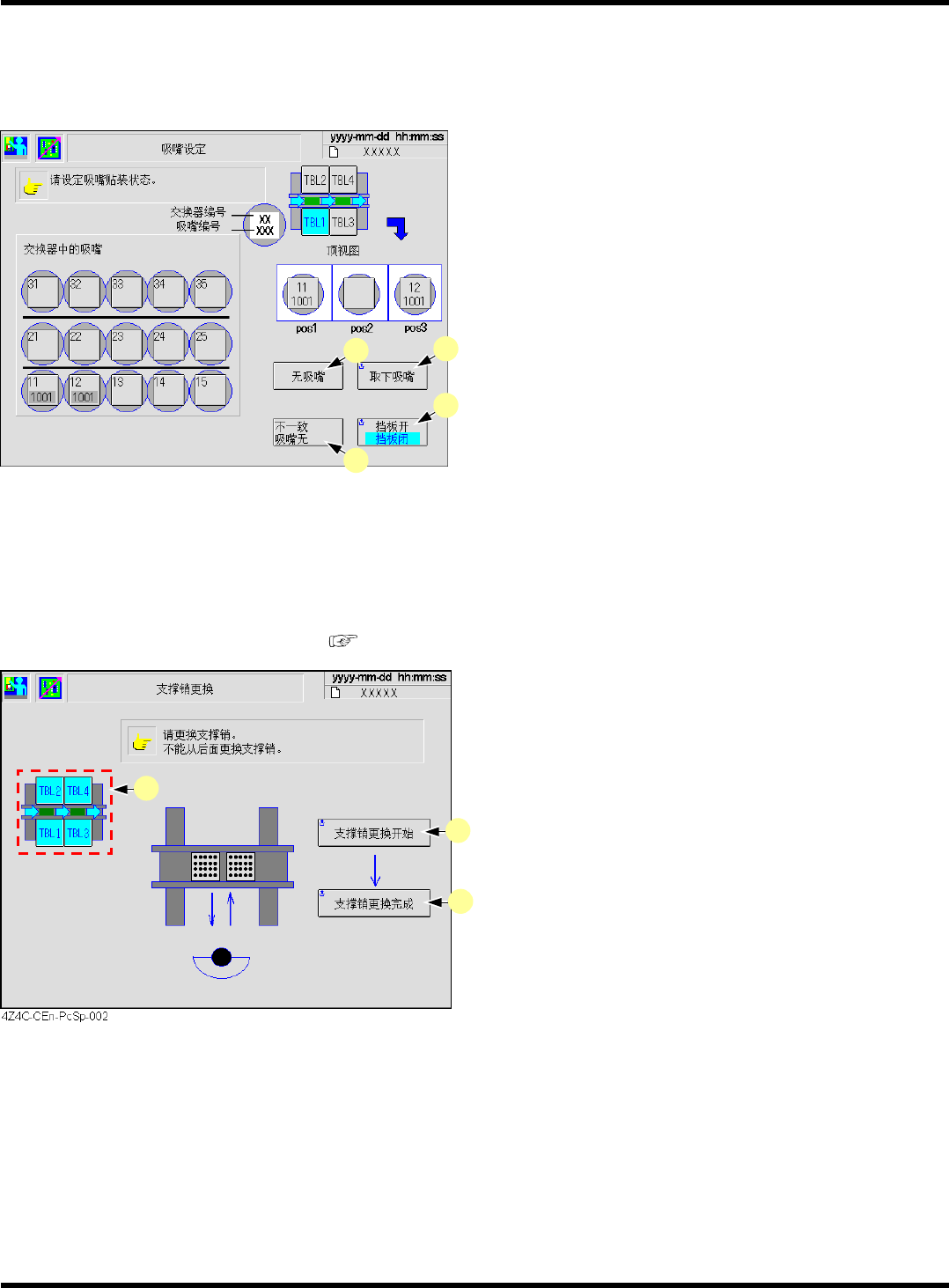

C)
多功能吸头
可以变更设定在吸头上的吸嘴。
∗
多功能吸头的标准规格附带吸嘴交换器。
∗
选择吸头，从交换器当中选择要设定的吸嘴。
a. [
无吸嘴
]
•
清除
(
无吸嘴
)
安装在所选择的
pos
上的吸嘴
信息。
b. [
不一致无吸嘴
]
•
选择未设置在吸嘴交换器内的吸嘴时，将清除
(
无吸嘴
)
该
pos
的吸嘴信息。
c. [
取下吸嘴
]
•
把安装到吸头上的吸嘴全部返回到交换器。
d. [
挡板开
/
挡板闭
]
•
打开或关闭吸嘴交换器的挡板。
2.2.3
支撑销更换
与基板支撑块一起更换支撑销。
∗
关于交换方法，请参照
操作手册
“5.
生产基板的变更
”
。
a. [TBL1] [TBL2] [TBL3] [TBL4]
•
选择要进行支撑销更换的工作台。
b. [
支撑销更换开始
]
•
将传送带宽度调至最大，基板支撑块上升，变
成可从前面侧拉出的状态。
c. [
支撑销更换完成
]
•
基板支撑块下降，传送带宽度返回到原来的状
态。
EJM8A-C-RMC02-A01-00
a
b
c
EJM8A-Pc-0020
a
c
b
d
