CM602-L 参考手册 1.1 各部的名称和功能 Page 1-3 1.1.2 操作装置 1. 正视图 ∗ 紧急停止按钮、彩色接 触面板、操作面板、 伺服开关都在后面也 存在同一数量。 No. 装置名称 功能 数量 参照 彩色接触面板 EJM4A -412E 进行本机的操作。 2 操作手册 伺服开关 把伺服系的动力置于 ON/OFF 。 2 操作手册 操作面板 STOP UNLOCK STEP ST ART LIGHT O…
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-2
1.
1.1
各部的名称和功能

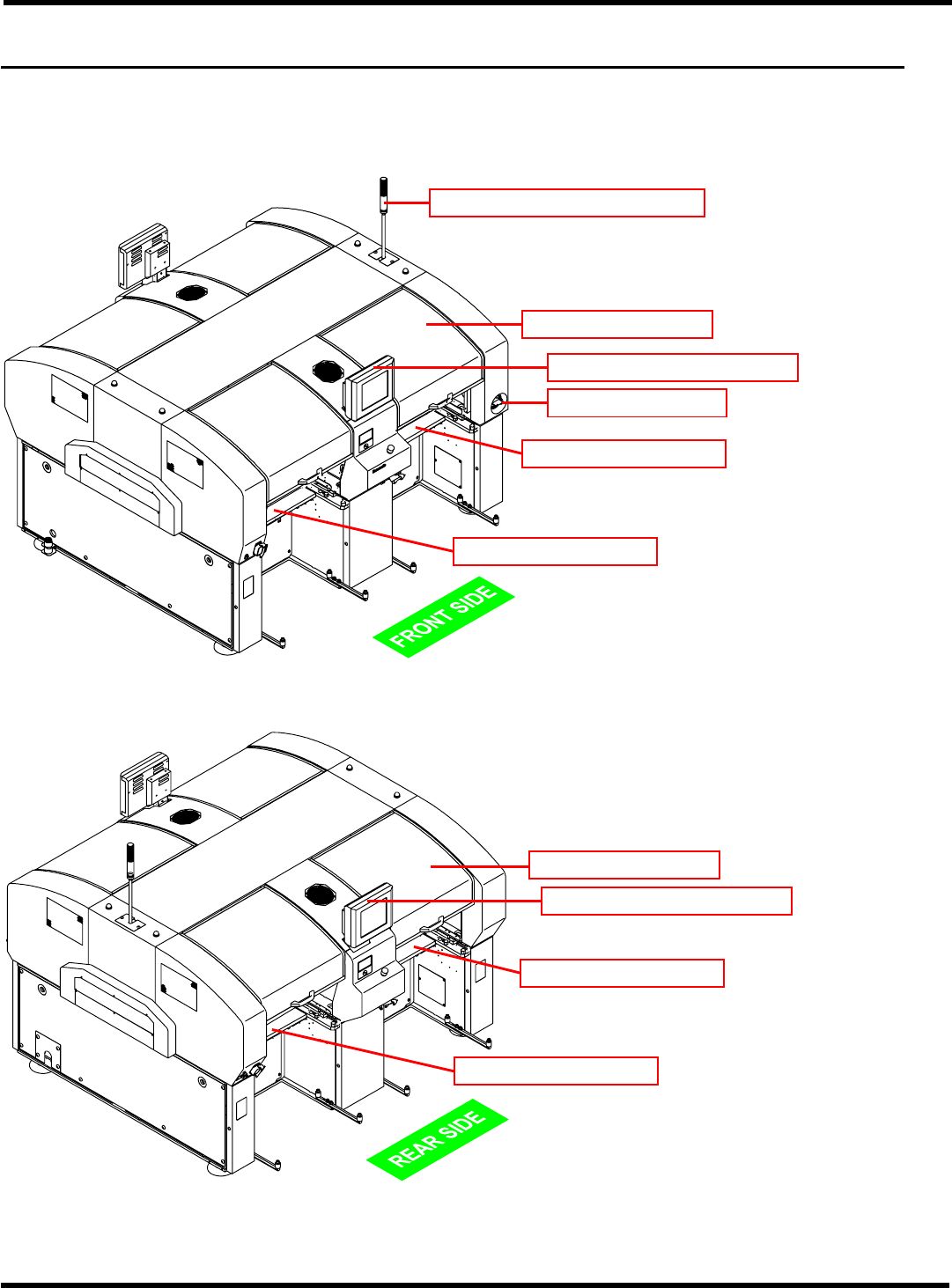

1.1.1
外观图
1.
正视图
2.
后视图
EJM8A-C-RMC01-A01-00
EJM4A-AB01
后盖
供料器工作台
2
供料器工作台
4
后面彩色接触面板
EJM4A-AA01
状况显示灯
(3
段信号塔
)
前盖
电源开关
供料器工作台
3
供料器工作台
1
前面彩色接触面板
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-3
1.1.2
操作装置
1.
正视图
∗
紧急停止按钮、彩色接触面板、操作面板、伺服开关都在后面也存在同一数量。
No.
装置名称
功能
数量
参照
彩色接触面板
EJM4A-412E
进行本机的操作。
2
操作手册
伺服开关
把伺服系的动力置于
ON/OFF
。
2
操作手册
操作面板
STOP
UNLOCK
STEP
START
LIGHT ON
SELECT
KEY LOCK BACK LIGHT OFF
进行本机的启动、停止等操作。
2
操作手册
软驱
(
盖内侧
)
进行程序数据的读取、写入。
1
·程序手册
·关于软盘的使用方法
紧急停止按钮
按此按钮，将紧急停止。
2
安全注意事项
电源开关
将本机的电源及空气源置于
ON/OFF
。
(
将电源开关置于
OFF (O)
，空气也将会
连动变为
OFF
。
)
1
安全注意事项
EJM8A-C-RMC01-A01-00
EJM4
A
-
A
A01
1
2
3
4
5
6
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-4
2.
后视图
No.
装置名称
功能
数量
参照
状况显示灯
(3
段信号塔
)
显示本机的运转状态，运转中如果发生异
常，报警器鸣响报警。用音量调节钮调节
报警器的音量。
1
下述
调节器旋钮
(
盖内侧
)
调整供给气压。
1
操作手册
工作台显示灯
EJM4A-019P
出现部品用完或者故障的工作台的显示
灯闪烁。
自动运转中
·灭灯
:
正常动作中
·亮灯
:
部品用完
·闪烁
:
部品用完报警
示教时
·亮灯
:
动作中
4
状况显示灯
(3
段信号塔
)
详细说明
颜色
状态
表示内容
故障内容
红·闪烁
(Red)
不可继续的故障
(
紧急停止
)
·紧急停止
·电机等的轴异常
·气压低下
·基板搬送故障
黄·闪烁
(Yellow)
可继续的故障或者报警
暂时
/
循环停止、材料用完
绿·亮灯
(Green)
自动运转中、机器调整动作中
正常动作中
EJM8A-C-RMC01-A01-00
EJM4A-122E
音量调节钮
4Z4C-AB01
3
1
3
EJM4A-062P
2
