- 110 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-28066 BANK_LIFTER_ASM バンクリフタ組 1 2 401-27973 LIFTER_SUPPORTER_L リフタサポータＬ (1) 3 401-27974 LIFTER_SUPPORTER_R リフタサポータＲ (1) 4 WP-0841601-SC WASHER M8 平座金みがき丸 Ｍ８…
- 109 -

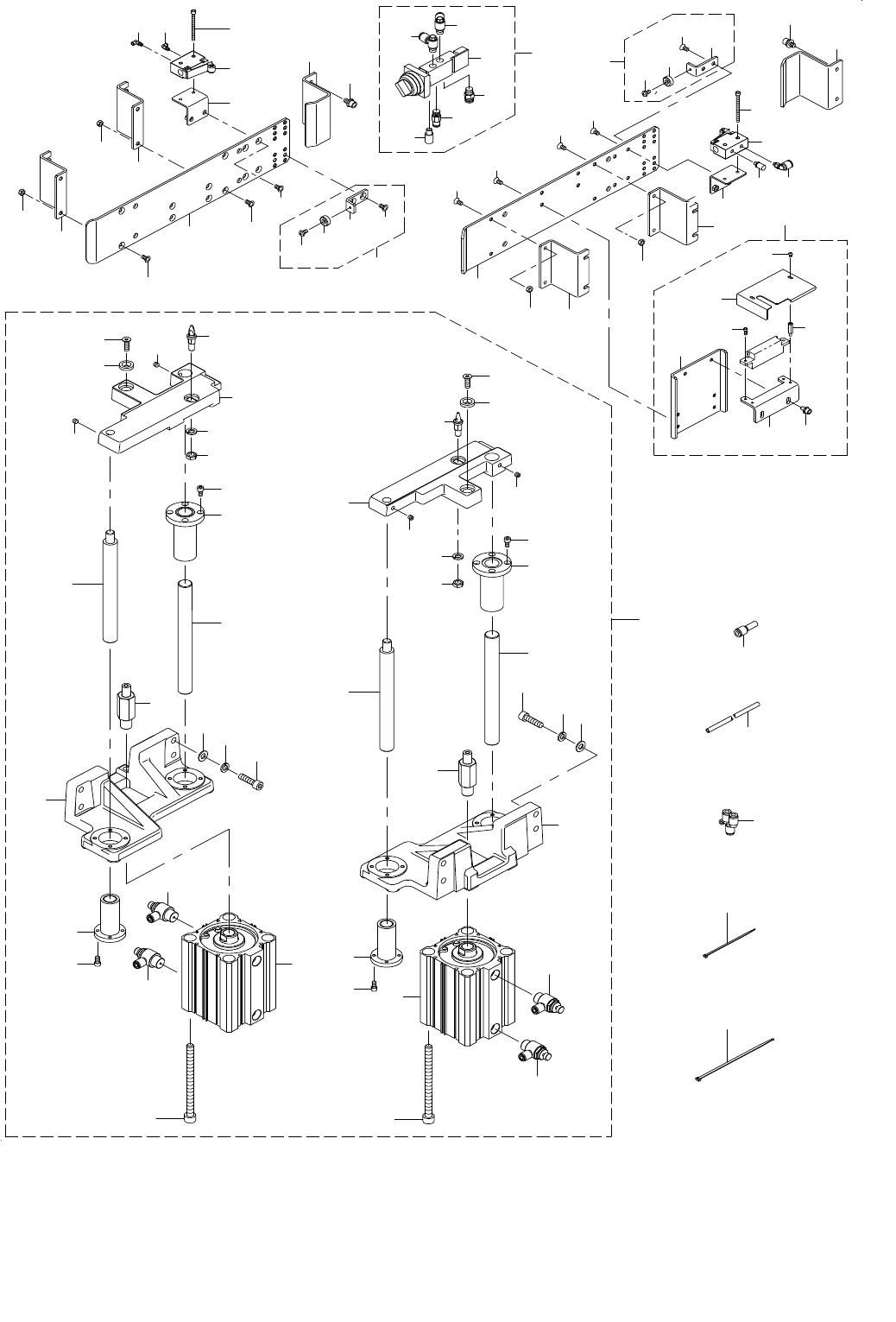

55.E FIXING BANK COMPONENTS(3)
電動固定バンク関係（３）
10
8
13
10
7
13
9
9
2
3
6
5
4
4
5
6
11
12
14
15
16
17
17
16
18
19
19
18
12
25
20
20
20
20
21
22
23
24
24
23
56
56
28
27
28
27
29
33
31
31
30
32
31
33
34
35
35
34
39
40
37
38
36
38
39
40
36
37
44
41
52
51
53
53
54
55
50
61
60
63
62
1
9
9
58
57
57
58
59
59
59
59
57
57
58
43
58
48
47
45
46
49
42
11
12
12
25
26
- 110 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28066 BANK_LIFTER_ASM
バンクリフタ組
1
2 401-27973 LIFTER_SUPPORTER_L
リフタサポータＬ
(1)
3 401-27974 LIFTER_SUPPORTER_R
リフタサポータＲ
(1)
4 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(8)
5 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(8)
6 SM-6083502-TN SCREW
六角穴ボルト
(8)
7 PA-8007501-00 AIR CYLINDER
エア シリンダ
(1)
8 PA-8007502-00 AIR CYLINDER
エア シリンダ
(1)
9 400-93976 SPEED_CONTROLLER
スピードコントローラ
(4)
10 400-93970 SCREW_M10_L130
ねじＭ１０＿Ｌ１３０
(8)
11 SB-8200004-00 LINEAR BEARING
リニア ベアリング
(2)
12 SM-6051002-TN SCREW
六角穴ボルト
(16)
13 401-27993 CYLINDER_SHAFT
シリンダシャフト
(2)
14 401-27975 BANK_LIFTER_L
バンクリフタＬ
(1)
15 401-27976 BANK_LIFTER_R
バンクリフタＲ
(1)
16 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
17 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
18 401-27985 LINEAR_SHAFT
リニアシャフト
(2)
19 401-27986 LINEAR_SHAFT
リニアシャフト
(2)
20 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
21 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
22 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
23 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
24 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
25 SB-8200005-00 LINEAR BEARING
リニア ベアリング
(2)
26 PJ-3010600-03 REDUCER
レデューサ
1
27 401-28039 ROLLER_GUIDE_B
ローラガイドＢ
2
28 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
29 PV-0105051-00 MECHANICAL VALVE
メカニカル バルブ
1
30 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
1
31 PJ-3040405-05 UNION
ユニオン
3
32 PX-0505010-00 SILENCER
消音器
1
33 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
4
34 400-94341 BANK_VALVE_BRACKET
バンクバルブブラケット
2
35 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
4
36 401-28067 TROLLEY_STOPPER_ASM
トロリストッパ組
2
37 401-28040 TROLLEY_STOPPER
トロリストッパ
(1)
38 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
39 400-49671 COVER CUSHION
カバークッション
(1)
40 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
41 401-28069 BANK_CONNECTOR_B_ASM
バンクコネクタＢ組
1
42 401-28156 CONNECTOR_B_BR_B
コネクタＢブラケットＢ
(1)
43 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
44 SM-6030802-TN SCREW
六角穴ボルト
(2)
45 HX-0035400-00 STUD
基板パーツ
(2)
46 401-28157 CONNECTOR_B_COVER
コネクタＢカバー
(1)
47 401-28155 CONNECTOR_B_BR_U
コネクタＢブラケットＵ
(1)
48 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
49 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
50 401-28068 SELECTOR_ASM
セレクタ組
1
51 PV-0151250-00 MANUAL VALVE
マニュアル バルブ
(1)
52 PV-0251030-00 CHECK VALVE
チェック バルブ
(1)
53 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
54 PX-0551040-00 SILENCER
サイレンサ
(1)
55 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ＸＰＴ１／８
(1)
56 401-28038 ROLLER_GUIDE_A
ローラガイドＡ
2
57 401-41287 ROLLER_GUIDE_A2
ローラーガイドＡ２
4
58 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
8
59 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
8
60 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12.5
61 PJ-3080600-03 UNION Y
ユニオン ワイ
2
62 EA-9500B01-00 CABLE BAND
束線バンド
10
63 EA-9500B02-00 CABLE BAND
束線バンド
10
- 111 -

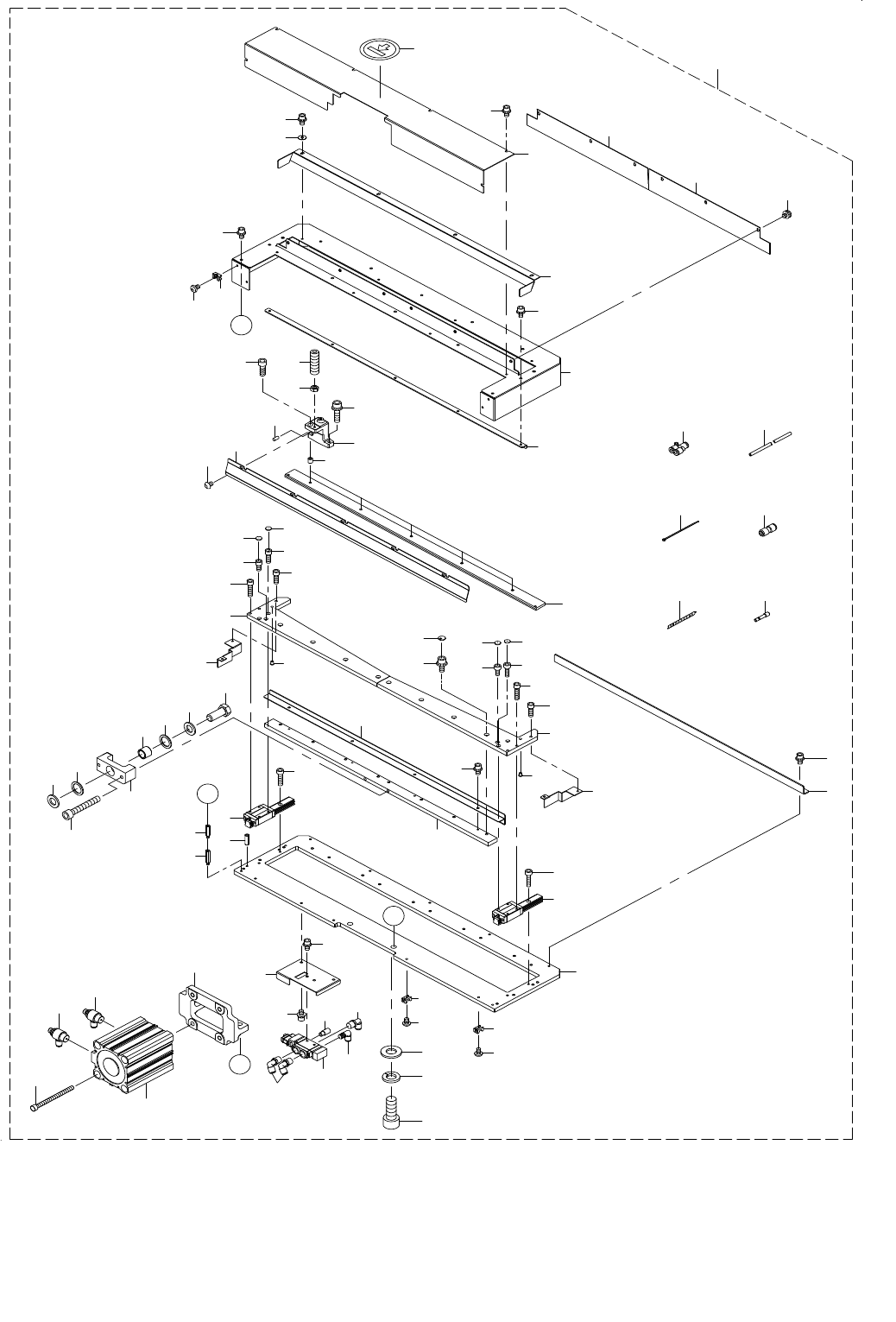

56.CUTTER UNIT COMPONENTS(FIXING BANK)(1)
カッターユニット関係（固定バンク）（１）
70
2
3
4
5
6
6
7
7
9
8
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
20
A
A
21
22
23
24
25
26
26
27
30
31
32
33
28
31
32
29
42
34
35
40
36
41
43
37
39
38
44
45
45
46
47
48
49
50
51
52
52
53
53
54
55
56
57
58
59
62
61
60
64
63
67
69
68
71
B
B
1
65
66
72
72
72
72
73
74
75 76
77
