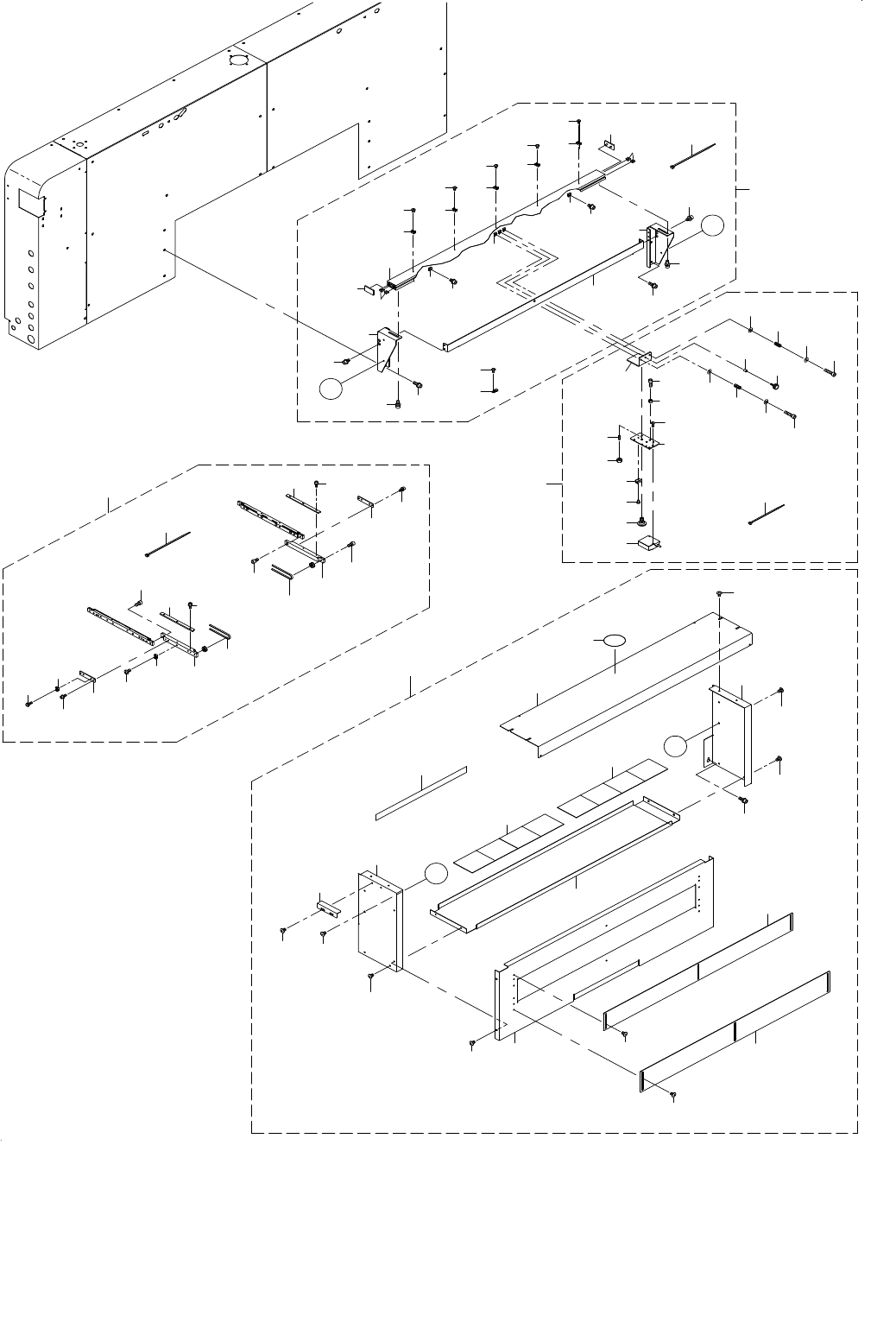

49.IFS-NX COMPONENTS
ＩＦＳ − ＮＸ 関係
27
29
23
28
32
26
25
11
7
34
18
33
20
19
20
33
20
20
19
12
21
31
7
30
24
22
8
12
3
5
1
5
9
14
13
7
6
14
13
13
14
7
6
13
14
13
14
7
11
16
16
2
4
10
15
17
A
A
46
47
44
44
B
B
44
44
39
43
43
38
44
37
36
44
45
44
40
44
42
44
41
35
59
50
50
59
58
58
56
56
51
51
56
52
58
52
56
54
55
54
57
49
53
48
- 98 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28362 BCR_BRACKET_ASM
バーコードリーダブラケット組
1
2 401-28316 BCR_WIRE_COVER
ＢＣＲワイヤーカバー
(1)
3 401-28318 BCR_SLIDE_RAIL_BRACKET_R
ＢＣＲスライドレールブラケットＲ
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(6)
5 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
6 400-28301 END CAP
エンドキャップ
(2)
7 400-28302 SLIDE NUT
スライドナット
(9)
8 401-28317 BCR_SLIDE_RAIL_BRACKET_L
ＢＣＲスライドレールブラケットＬ
(1)
9 401-28315 BCR_SLIDE_RAIL
ＢＣＲスライドレール
(1)
10 HX-0034400-00 FIXED BASE
束線パーツ
(2)
11 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
12 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
13 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(7)
14 HX-0029400-00 FIXED BASE
固定ベース
(7)
15 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
17 401-33154 BARCODE READER SUB ASM
バーコードリーダサブ組
1
18 400-58815 SPACER
スペーサ
(1)
19 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(2)
20 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
21 400-33068 ROTARY PLATE
ロータリープレート
(1)
22 400-28300 ROTARY SUPPORT PLATE
回転支持板
(1)
23 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
24 SD-0800327-TP SHOULDER SCREW
段ねじ Ｄ＝８ Ｈ＝３．２
(1)
25 SM-6041002-TN SCREW
六角穴ボルト
(1)
26 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
27 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
28 G6025-875-000 STOPPER PIN
ストッパピン
(1)
29 HX-0029400-00 FIXED BASE
固定ベース
(1)
30 EA-9500B01-00 CABLE BAND
束線バンド
(5)
31 HX-0061000-00 BARCODE READER
バーコードリーダ
(1)
32 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
33 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１８
(2)
34 G6518-880-000 SET PICK-UP
セットつまみ
(1)
35
#01
401-28383 CONVEYOR_COVER_150
搬送カバー１５０組
1
36 401-28328 EN150_CONVEYOR_COVER_C
ＥＮ１５０搬送カバーＣ
(1)
37 401-28325 EN75_COVER_BRACKET
ＥＮ７５カバーブラケット
(1)
38 401-61340 EN150_CONVEYOR_COVER_A
ＥＮ１５０搬送カバーＡ
(1)
39 401-28327 EN150_CONVEYOR_COVER_B
ＥＮ１５０搬送カバーＢ
(1)
40 401-28319 EN_COVER_SH_U
ＥＮカバーシャッターＵ
(1)
41 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
42 401-61338 EN_COVER_SH_B
ＥＮカバーシャッターＢ
(1)
43 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
44 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(26)
45 400-01490 TAPE
テープ
(1.64)
46 401-28329 EN150_CONVEYOR_COVER_D
ＥＮ１５０搬送カバーＤ
(1)
47 401-28330 EN150_CONVEYOR_COVER_E
ＥＮ１５０搬送カバーＥ
(1)
48 E5721-729-000 LABEL
荷重禁止シール
(1)
49 401-28595 CONVEYOR_EX150_ASM
搬送延長１５０組
1
50 401-28529 EX150_CONVEYOR_RAIL
ＥＸ１５０搬送レール
(2)
51 401-28530 EX150_PWB_GUIDE
ＥＸ１５０基板ガイド
(2)
52 401-28531 EX_JOINT_PLATE
ＥＸジョイントプレート
(2)
53 EA-9500B00-00 CABLE BAND
束線バンド
(6)
54 HX-0029400-00 FIXED BASE
固定ベース
(2)
55 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(13)
57 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
58 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
59 401-28528 EX150_CONVEYOR_BELT
ＥＸ１５０搬送ベルト
(2)
- 99 -

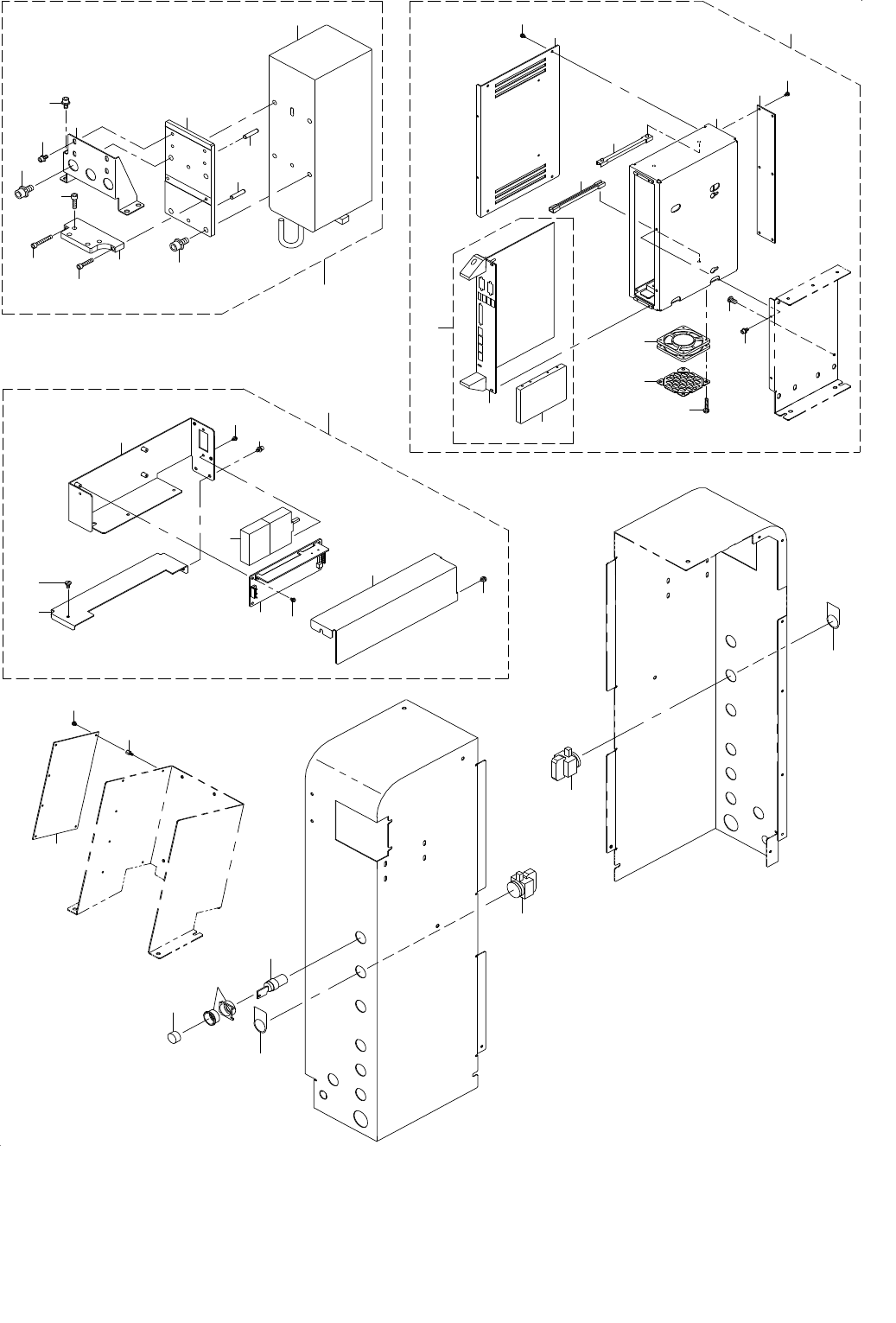

50.COPLANARITY COMPONENTS
コプラナリティ関係
40
2
3
4
5
6
11
11
7
8
9
10
6
1
22
14
16
15
17
19
18
13
42
43
41
12
21
23
20
36
31
32
39
39
33
34
35
37
38
29
30
25
24
40
24
44
45
46
28
27
26
