- 122 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-65223 STOPPER_OP_ASM ストッパーＯＰ組 1 2 401-65224 STOPPER_UPPER_L_ASM ストッパー上部Ｌ組 (1) 3 401-55824 STOPPER_BU_PIN_SENSOR_BRACK ET ストッパー用ＢＵ ピン検出センサブラケット (1) 4 401-626…
- 121 -

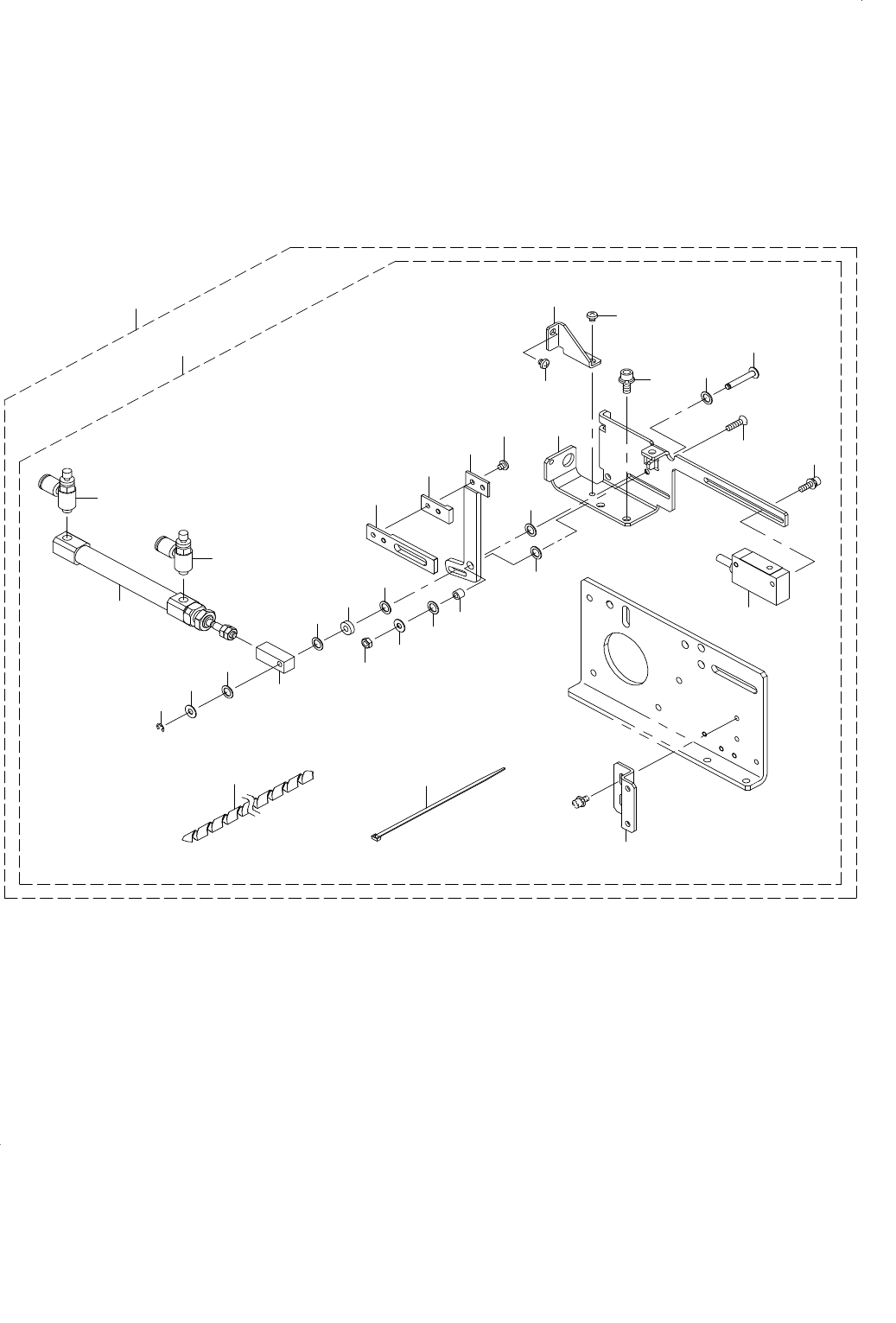

61.STOPPER COMPONENTS
ストッパー関係
24
24
23
21
21
15
21
22
17
21
19
21
17
16
21
5
18
21
14
6
8
4
12
13
9
10
12
12
11
20
25
26
3
2
1
- 122 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-65223 STOPPER_OP_ASM
ストッパーＯＰ組
1
2 401-65224 STOPPER_UPPER_L_ASM
ストッパー上部Ｌ組
(1)
3 401-55824 STOPPER_BU_PIN_SENSOR_BRACKET
ストッパー用ＢＵピン検出センサブラケット
(1)
4 401-62653 STOPPER_BRACKET_RIB_L
ストッパーブラケットリブＬ
(1)
5 401-56968 STOPPER SENSOR ASM
ストッパセンサ組
(1)
6 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
7 401-56583 HOLD_PLATE
ホールドプレート
(1)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
9 401-56852 STOPPER_L
ストッパーＬ
(1)
10 401-55822 STOPPER_CHIP_ST
ストッパーチップＳＴ
(1)
11 401-55823 STOPPER_CHIP_XL
ストッパーチップＸＬ
(1)
12 SM-5030355-SN SCREW
バインドねじ Ｍ３Ｘ３
(4)
13 401-62655 STOPPER_BRACKET_L
ストッパーブラケットＬ
(1)
14 401-56586 STOPPER_PIN
ストッパーピン
(1)
15 401-56584 STOPPER_COLLOR
ストッパーカラー
(1)
16 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(2)
18 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
19 401-62652 STOPPER_COLLAR_U
ストッパーカラーＵ
(1)
20 L175E-421-000 STOPPER CREVICE
ストッパー クレビス
(1)
21 E2039-721-000 WASHER A
スラストワッシャＡ
(7)
22 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
23 401-56585 AIR_CYRINDER
エアシリンダー
(1)
24 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
25 HX-0031400-00 SPIRAL TUBE
スパイラル チューブ
(0.4)
26 EA-9500B02-00 CABLE BAND
束線バンド
(10)
- 123 -
62.IFS-NX(VER6.00_CAN) COMPONENTS
ＩＦＳ − ＮＸ（ＶＥＲ．６．００＿ ＣＡＮ）関係
6
7
8
5
2
2
4
3
4
4
3
4
1
