- 14 - NOTE( 注記 ) #01....FOR RX-6 ST, ＲＸ −６ ＳＴ 用， OPTIONAL PARTS(FOR RX-6R/6B) オプション部品（ＲＸ −６ Ｒ ／６ Ｂ 用） #02....OPTIONAL PARTS(FOR RX-6/6R/6B) オプション部品（ＲＸ −６／６ Ｒ ／６ Ｂ 用） REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #…
- 13 -

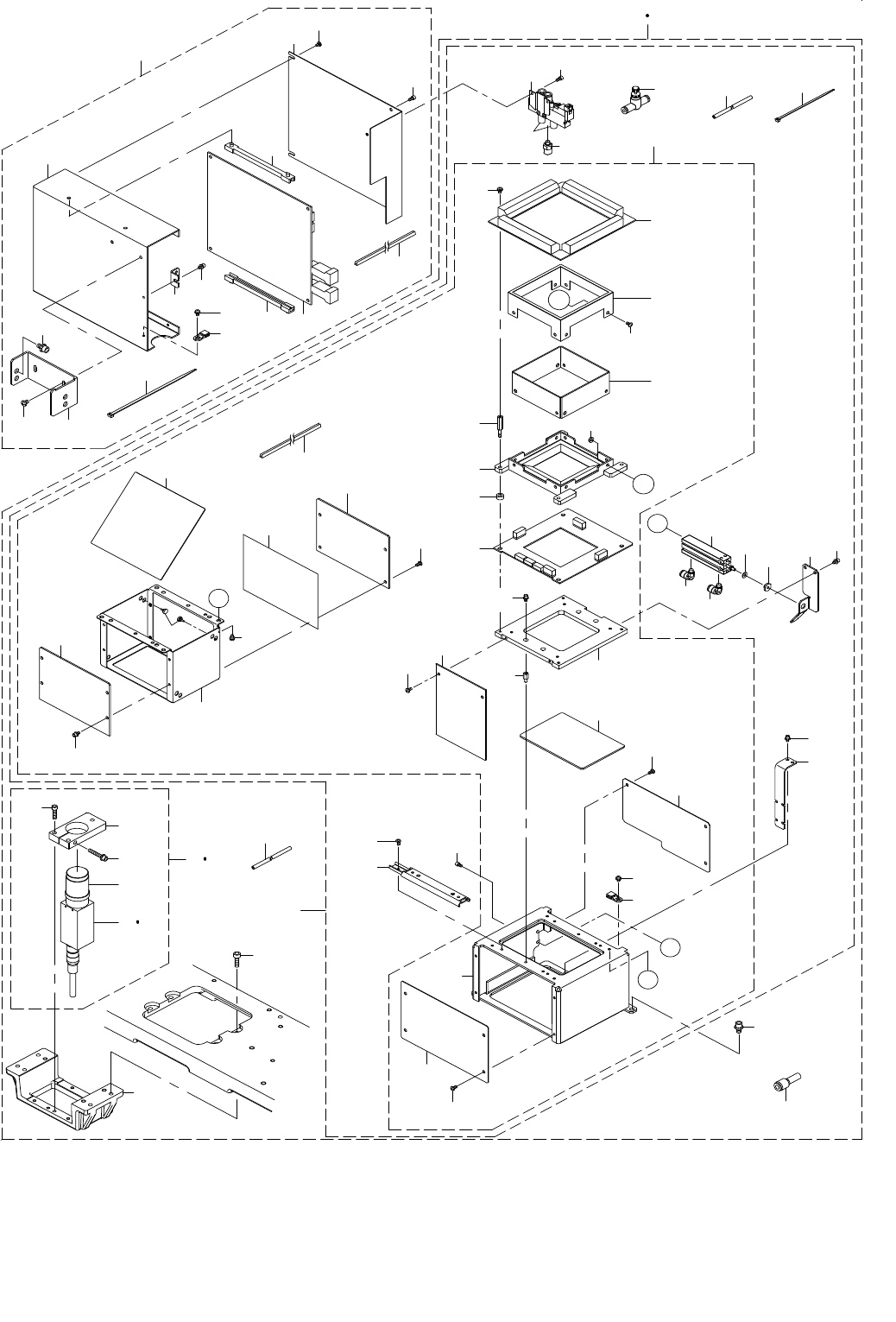

7. VCS COMPONENTS
ＶＣＳ 関係
8
7
5
6
9
10
3 4
42
43
44
45
14
15
A
A
16
17
18
19
20
21
22
23
24
25
29
27
B
B
28
26
31
30
33
34
35
36
38
37
39
40
32
12
64
65
41
1 2
73
70
71
77
72
74
75
76
78
78
81
79
80
82
84
69
46
47
C
48
49
49
50
51
52
53
54
55
56
57
58
59
61
63
62
60
11
66
13
C
67
83
68
- 14 -
NOTE( 注記 ) #01....FOR RX-6 ST, ＲＸ −６ ＳＴ 用，
OPTIONAL PARTS(FOR RX-6R/6B) オプション部品（ＲＸ −６ Ｒ ／６ Ｂ 用）
#02....OPTIONAL PARTS(FOR RX-6/6R/6B) オプション部品（ＲＸ −６／６ Ｒ ／６ Ｂ 用）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-32569 S-VCS UNIT ASM
Ｓ−ＶＣＳユニット組
1
2
#02
401-32574 S-VCS UNIT ASM(OP)
Ｓ−ＶＣＳユニット組（ＯＰ）
1
3
#01
401-32572 S-VCS CAMERA ASM
Ｓ−ＶＣＳカメラ組
(1)
4
#02
401-32575 S-VCS CAMERA ASM(OP)
Ｓ−ＶＣＳカメラ組（ＯＰ）
(1)
5
#01
401-09807 S_VCS LENS STD
Ｓ＿ＶＣＳレンズ ＳＴＤ
(1)
6
#02
401-09808 S_VCS LENS OPT
Ｓ＿ＶＣＳレンズ ＯＰＴ
(1)
7 401-33149 VCS CAMERA
ＶＣＳカメラ
(1)
8 400-93915 VCS_LENS_HOLDER
ＶＣＳレンズホルダ
(1)
9 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
10 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(3)
11
#02
401-32589 S-VCS LIGHT UNIT(OP)
Ｓ−ＶＣＳライトユニット（ＯＰ）
(1)
12 401-32573 S-VCS LIGHT UNIT
Ｓ−ＶＣＳライトユニット
(1)
13 401-11656 BOTTOM_LIGHT_DIFFUSER
ボトムライトディフューザ
(1)
14 401-32987 BOTTOM LIGHT PCB ASM
ボトムライト基板組
(1)
15 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
(8)
16 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(8)
17 400-23599 LIGHT STUD VCS
ライトスタッドＶＣＳ
(4)
18 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(4)
19 401-32579 LIGHT_STAY_V
ライトスティＶ
(1)
20 401-08599 S-COAXIAL-LIGHT PCB ASM
Ｓ同軸ライト基板組
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
22 HX-0035400-0B SPACER
スペーサ
(4)
23 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
24 401-34140 S-VCS_FRAME
Ｓ−ＶＣＳフレーム
(1)
25 400-71351 COVER_GLASS
カバーガラス
(1)
26 401-34141 MIRROR_BOX_S
ミラーボックスＳ
(1)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
28 400-71350 HALF_MIRROR_S
ハーフミラーＳ
(1)
29 118-04606 RUBBER PLUG
布台防振ゴム
(8)
30 401-32583 COAXIAL_DIFFUSER_S
コアキシャルデュフューザＳ
(1)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
32 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
33 401-32582 BACK_SCREEN_S
バックスクリーンＳ
(1)
34 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
35 401-32578 FLAT_PANEL_F
フラットパネルＦ
(1)
36 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
37 401-32577 FLAT_PANEL_R
フラットパネルＲ
(1)
38 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
39 HX-0034400-00 FIXED BASE
束線パーツ
(1)
40 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(1)
41 HX-0067100-0A GROMMET
グロメット
(0.1)
42 401-32986 BACK LIGHT PCB ASM
バックライト基板組
(1)
43 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
44 401-11657 SIDE_LIGHT_COVER
サイドライトカバー
(1)
45 401-32989 SIDE LIGHT ASM
サイドライト組
(2)
46
#02
400-00628 VCS GUIDE RAIL
ＶＣＳガイドレール
(1)
47
#02
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
48
#02
400-71347 AIR_CYLINDER
エアシリンダ
(1)
49
#02
PJ-3040405-11 ELBOW UNION
エルボ ユニオン
(2)
50
#02
SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
51
#02
PC-0124070-00 SPEED CONTROLLER
スピード コントローラ
(2)
52
#02
BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.6)
53
#02
401-32591 CYLINDER_BRK
シリンダブラケット
(1)
54
#02
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
55
#02
400-00630 SLIDE SPACER NUT
スライドスペーサナット
(1)
56
#02
WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
57
#02
401-32588 CABLE_SUPPORT
ケーブル支え板
(1)
58
#02
SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
59
#02
EA-9500B01-00 CABLE BAND
束線バンド
(10)
60
#02
PV-1502060-B0 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
61
#02
SM-6030602-TP SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
62
#02
PJ-2100061-00 HALF UNION
ハーフ ユニオン
(1)
63
#02
PX-0505010-00 SILENCER
消音器
(2)
64
#01
401-32581 VCS_CAMERA_BASE
ＶＣＳカメラベース
(1)
65 SM-6051002-TN SCREW
六角穴ボルト
(2)
66
#02
BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2.4)
67 SM-6051602-TN SCREW
六角穴ボルト
(4)
68
#02
PJ-3010600-03 REDUCER
レデューサ
(1)
69 401-32527 LIGHT CTRL BOX F ASM
ライトコントロールボックスＦ組
1
70 401-32587 LIGHT_CONTROL_PCB_BOX
ライトコントロール基板ボックス
(1)
71 401-32991 LIGHT CONTROL PCB ASM
ライトコントロール基板組
(1)
72 401-61924 LIGHT_CONTROL_PCB_COVER
ライトコントロール基板カバー
(1)
73 401-32585 CHIP_BOX_PCB_BASE
チップボックス＿基板ベース
(1)
74 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
75 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(2)
76 SM-6030602-TP SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
77 SD-0350156-TP SHOULDER SCREW D=3.5 H=1.5
段ねじ Ｄ＝３．５ Ｈ＝１．５
(2)
78 HX-0002600-00 GUIDE RAIL
ガイドレール
(2)
79 400-47390 MSU_BRACKET
ＭＳＵブラケット
(1)
80 SL-6030692-UZ SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
81 HX-0034400-00 FIXED BASE
束線パーツ
(1)
82 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
83 HX-0067100-0A GROMMET
グロメット
(0.035)
84 EA-9500B02-00 CABLE BAND
束線バンド
(1)
- 15 -

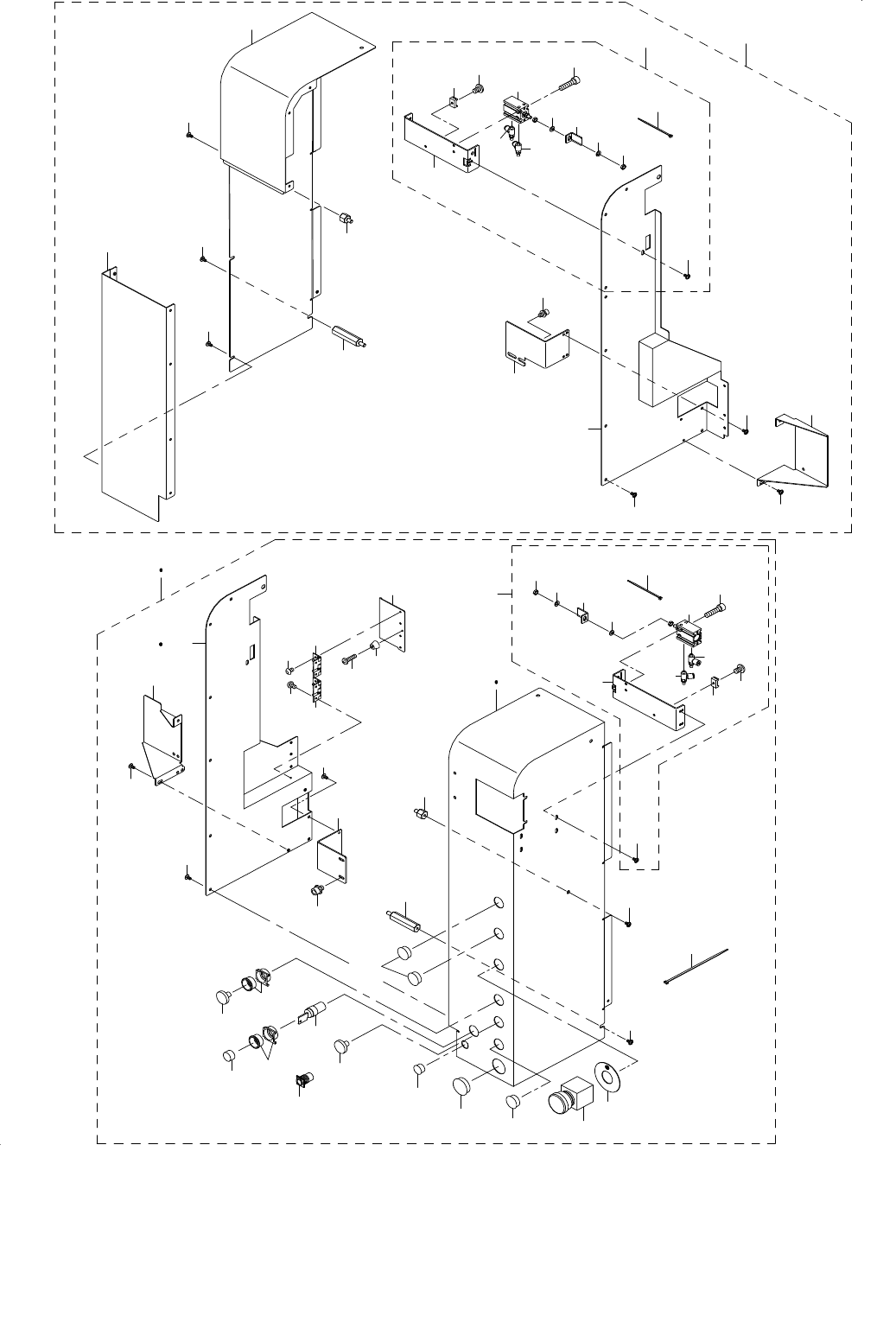

8. COVER COMPONENTS(1)
カバー関係（１）
4
5
6
8
9
9
10
7
11
12
13
13
3
2
15
16
17
21
21
23
14
22
21
21
21
1
20
19
35
30
29
28
37
31
37
33
33
32
34
36
27
26
39
40
46
41
42 60
46
43
45
44
46
46
47
48
49 65
50
51
52
53
53
54
55
56
58
59
57
61
63
62
64
66
38
18
24 25
44
56
