- 23 - 12. COVER COM PONENTS(5) カバー関係（５） 2 2 3 3 4 4 5 6 6 1 5 8 10 11 9 12 11 12 9 10 8 8 10 9 12 11 40 13 16 16 17 18 19 21 21 22 22 23 24 24 25 26 26 27 27 27 27 14 15 15 33 33 33 33 33 33 33 34 34 34 34 34 37 37 37 3…

100%1 / 154
- 22 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....FOR REAR SIDE 奥側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-28812 SAFETY_COVER_F_ASM
セーフティカバーフロント組
1
2 E3065-729-000 SHAFT LABEL
シャフトラベル
(1)
3 401-28785 SAFETY_COVER_SUB_ASM
セーフティカバーサブ組
(1)
4 401-28775 SAFETY_COVER_STAY_C_U
セーフティカバーステイＣ＿Ｕ
(1)
5 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(10)
6 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(10)
7 401-28776 SAFETY_COVER_STAY_C_B
セーフティカバーステイＣ＿Ｂ
(1)
8 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
9 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(2)
10 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
11 SM-1061401-SE SCREW M6 L=14
皿小ねじ Ｍ６ Ｌ＝１４
(2)
12 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
13 E1318-715-000 SAFETY COVER HINGE
安全カバー ヒンジ
(2)
14 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
15 401-28779 SCF_PLATE
ＳＣＦプレート
(1)
16 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール（１００）
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(11)
18 401-22998 HANDLE
ハンドル
(1)
19 SM-9061613-SC SCREW M6 L=16
六角ボルト Ｍ６ Ｌ＝１６
(2)
20 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(4)
21 400-80490 KEY_SCREW
キーねじ
(2)
22 401-28777 FEEDER_COVER
フィーダーカバー
(1)
23 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
24 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(6)
25 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
26 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
27 WP-0431005-SP PLAIN WASHER
平座金
(2)
28 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
29 E3858-715-000 SEAL
手触れ禁止シール
(1)
30 401-32490 SC_CUSHION
安全カバークッション
(1)
31 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
32 401-34197 SAFETY_COVER_KEY_BRACKET_SHEET
セーフティカバーキーブラケットシート
(1)
33 401-28791 EDGE_CUSHION
エッジクッション
(1)
34 401-28796 SCF_PLATE_SPACER_U
ＳＣＦ＿プレートスペーサ＿Ｕ
(1)
35 401-28797 SCF_PLATE_SPACER_B
ＳＣＦ＿プレートスペーサ＿Ｂ
(1)
36 401-32488 SC_GUARD
安全カバーガード
(2)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
38 401-28771 SAFETY_COVER_FRAME
セーフティカバーフレーム
(1)
39 401-28782 GAS_SPRING_SPACER
ガススプリングスペーサ
(2)
40 401-28783 STEP_SCREW
段ねじ
(2)
41 400-77321 STAY
ステイ
(1)
42 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
43 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ４ Ｌ＝８
(4)
44 NM-7040032-SC HEXAGONAL CAP NUT 3 M4X0.7
六角袋ナット ３形 Ｍ４Ｘ０．７
(2)
45 401-22999 GAS_SPRING
ガススプリング
(2)
46 401-28778 GS_BRACKET
ガススプリングブラケット
(2)
47 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
48 400-38381 STEP SCREW
段付きねじ
(2)
49 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(2)
50 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(2)
51
#02
401-56117 SAFETY_COVER_R_SEPARATE_ASM
安全カバー＿Ｒ＿分割組
1
52 401-22999 GAS_SPRING
ガススプリング
(2)
53 401-28778 GS_BRACKET
ガススプリングブラケット
(2)
54 E3065-729-000 SHAFT LABEL
シャフトラベル
(1)
55 E3858-715-000 SEAL
手触れ禁止シール
(1)
56 401-56118 SAFETY_COVER_R_REMOVAL
安全カバー＿Ｒ＿取り外し
(1)
57 401-32488 SC_GUARD
安全カバーガード
(1)
58 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(1)
59 401-54719 SAFETY_COVER_FRAME_HALF_A
安全カバー＿フレーム＿ハーフ＿Ａ
(1)
60 401-54717 SAFETY_COVER_STAY_C_UA
安全カバー＿ステー＿Ｃ＿ＵＡ
(1)
61 401-54705 SCF_PLATE_A
ＳＣＦ＿プレート＿Ａ
(1)
62 401-54706 SAFETY_COVER_STAY_C_BA
安全カバー＿ステー＿Ｃ＿ＢＡ
(1)
63 401-54711 EDGE_CUSHION_HALF_A
エッジクッション＿ハーフ＿Ａ
(1)
64 401-54741 FEEDER_COVER_A_AL
フィーダ＿カバー＿Ａ＿ＡＬ
(1)
65 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(20)
66 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(26)
67 SM-1061401-SE SCREW M6 L=14
皿小ねじ Ｍ６ Ｌ＝１４
(2)
68 401-56119 SAFETY_COVER_R_FIXED
安全カバー＿Ｒ＿固定
(1)
69 401-34197 SAFETY_COVER_KEY_BRACKET_SHEET
セーフティカバーキーブラケットシート
(1)
70 400-80490 KEY_SCREW
キーねじ
(2)
71 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
72 401-32488 SC_GUARD
安全カバーガード
(1)
73 401-28791 EDGE_CUSHION
エッジクッション
(1)
74 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(1)
75 401-28811 COVER_GUARD_R
ガードカバーＲ
(1)
76 401-32490 SC_CUSHION
安全カバークッション
(1)
77 401-54707 SCF_PLATE_B
ＳＣＦ＿プレート＿Ｂ
(1)
78 401-54708 SAFETY_COVER_STAY_C_BB
安全カバー＿ステー＿Ｃ＿ＢＢ
(1)
79 401-54712 EDGE_CUSHION_HALF_B
エッジクッション＿ハーフ＿Ａ
(1)
80 401-54718 SAFETY_COVER_STAY_C_UB
安全カバー＿ステー＿Ｃ＿ＵＢ
(1)
81 401-54738 SAFETY_COVER_FRAME_TR8S
安全カバー＿フレーム＿ＴＲ８Ｓ
(1)
82 401-54742 FEEDER_COVER_B_AL
フィーダ＿カバー＿Ｂ＿ＡＬ
(1)
83 401-54745 CONNECT_PLATE_B
コネクト＿プレート＿Ｂ
(1)
84 E1318-715-000 SAFETY COVER HINGE
安全カバー ヒンジ
(2)
85 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(20)
86 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(25)
87 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(5)
88 SM-1061401-SE SCREW M6 L=14
皿小ねじ Ｍ６ Ｌ＝１４
(2)
89 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
90 SM-6040502-TN SCREW
六角穴ボルト
(1)
91 401-22998 HANDLE
ハンドル
(1)
92 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
93 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ６ Ｌ＝２０
(2)
94 401-28789 BRAND_MARK_LABEL_RX-6S
ブランドマークラベル ＲＸ−６Ｓ
(1)
95 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール（１００）
(1)
96 CM-3002000-05 FINGER INJURY CAUTION LABEL (75)
指怪我注意シール（７５）
(1)
97 400-38381 STEP SCREW
段付きねじ
(2)
98 400-77321 STAY
ステイ
(1)
99 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ４ Ｌ＝８
(4)
100 NM-7040032-SC HEXAGONAL CAP NUT 3 M4X0.7
六角袋ナット ３形 Ｍ４Ｘ０．７
(2)
- 23 -
12.COVER COMPONENTS(5)
カバー関係（５）
2
2
3
3
4
4
5
6
6
1
5
8
10
11
9
12
11
12
9
10
8
8
10
9
12
11
40
13
16
16
17
18
19
21
21
22
22
23
24
24
25
26
26
27
27
27
27
14
15
15
33
33
33
33
33
33
33
34
34
34
34
34
37
37
37
37
36
36
38
38
38
38
38
38
38
34
B
38
38
B
37
33
25
37
7
7
7
7
43
44
42
45
46
48
43
48
A
A
47
41
35
32
28
29
30
31
20
11
9
12
10
8
1
23
39
- 24 -

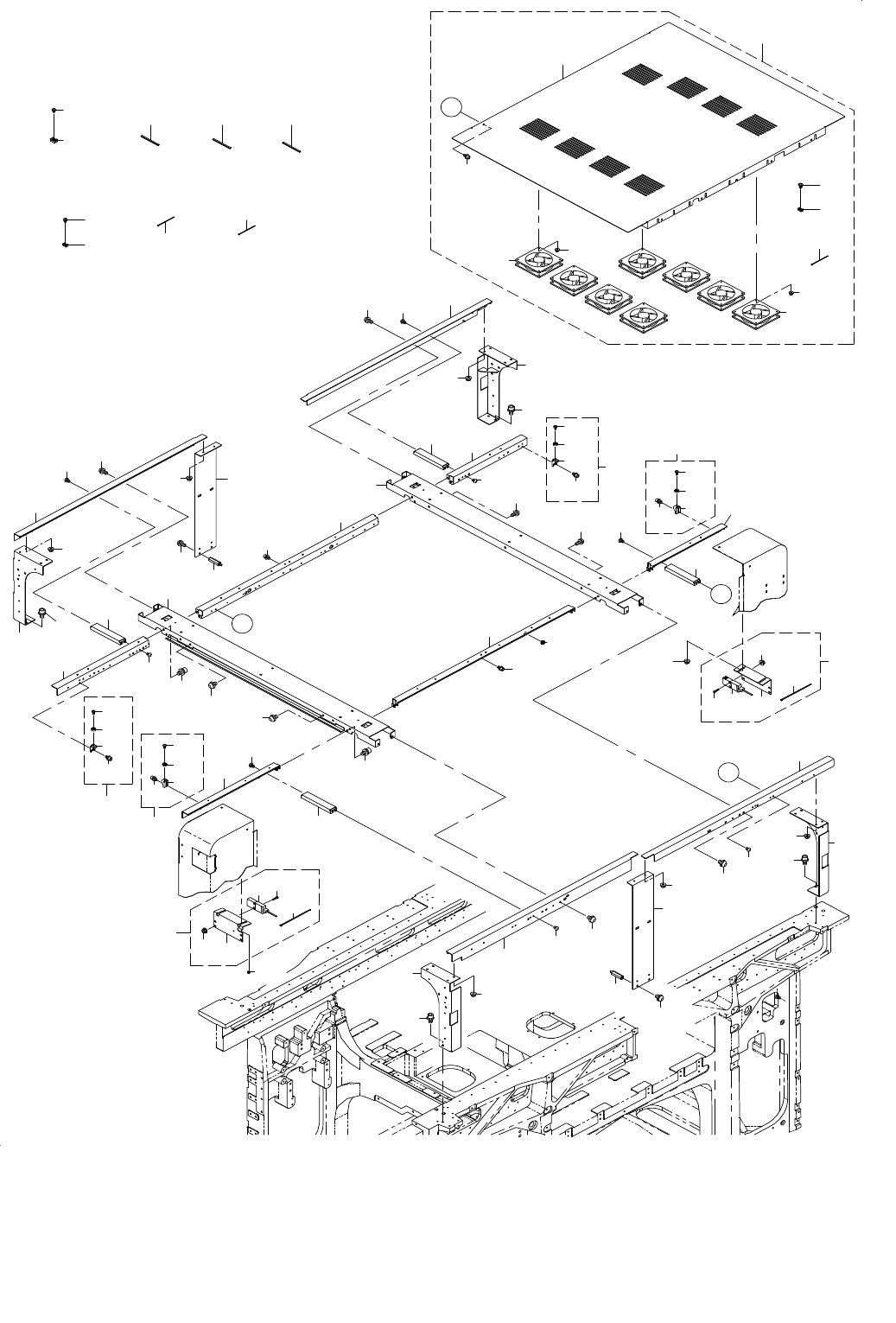

NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28348 COVER_SWITCH_ASM
カバースイッチ組
2
2 401-34198 SAFETY_COVER_SWITCH_BRACKET
セーフティカバースイッチブラケット
(1)
3 NM-3040520-SC FLANGE NUT M4
フランジ付き ナット Ｍ４
(2)
4 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
5 EA-9500B02-00 CABLE BAND
束線バンド
(2)
6 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
7 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
8 401-28352 SAFETY_COVER_STOPPER_ASM
安全カバーストッパ組
4
9 400-92371 STOPPER_SUPPORT_C
ストッパサポートＣ
(1)
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
11 SM-4030601-SN SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
12 400-49671 COVER CUSHION
カバークッション
(1)
13 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
14 HX-0067100-0A GROMMET
グロメット
0.09
15 401-28272 STUD_BOLT_B
スタッドボルトＢ
4
16 401-28274 COVER_FRAME_INSIDE
カバーフレームインサイド
2
17 401-28275 COVER_FRAME_FRONT_L
カバーフレームフロントＬ
1
18 401-28276 COVER_FRAME_FRONT_R
カバーフレームフロントＲ
1
19 401-28277 COVER_FRAME_REAR_L
カバーフレームリアＬ
1
20 401-28278 COVER_FRAME_REAR_R
カバーフレームリアＲ
1
21 401-28279 COVER_FRAME_C
カバーフレームＣ
2
22 401-28280 COVER_FRAME_S
カバーフレームＳ
2
23 401-28281 COVER_FRAME_SUL
カバーフレームＳＵＬ
2
24 401-28375 COVER_FRAME_SUR
カバーフレームＳＵＲ
2
25 401-28283 COVER_FRAME_LF
カバーフレームＬＦ
2
26 401-28284 COVER_FRAME_RF
カバーフレームＲＦ
2
27 401-28301 FRAME_SUPPORT
フレームサポート
4
28 HX-0066900-0A GROMMET
グロメット
0.22
29 HX-0067100-0A GROMMET
グロメット
0.39
30 EA-9500B00-00 CABLE BAND
束線バンド
2
31 EA-9500B02-00 CABLE BAND
束線バンド
22
32 HX-0029400-00 FIXED BASE
固定ベース
21
33 NM-3040520-SC FLANGE NUT M4
フランジ付き ナット Ｍ４
24
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
12
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
21
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
37 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
24
38 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
16
39
#01
HX-0005500-0E RUBBER BUSHING
ゴムブッシュ Ｅ
1
40 HX-0029400-00 FIXED BASE
固定ベース
1
41 401-28336 COVER_CUC_ASM
カバーＣＵＣ組
1
42 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(14)
43 NM-3040520-SC FLANGE NUT M4
フランジ付き ナット Ｍ４
(16)
44 401-28285 COVER_CUC
カバーＣＵＣ
(1)
45 HX-0029400-00 FIXED BASE
固定ベース
(14)
46 EA-9500B00-00 CABLE BAND
束線バンド
(28)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
48 401-29141 DC FAN ASM
ＤＣファン組
(8)
