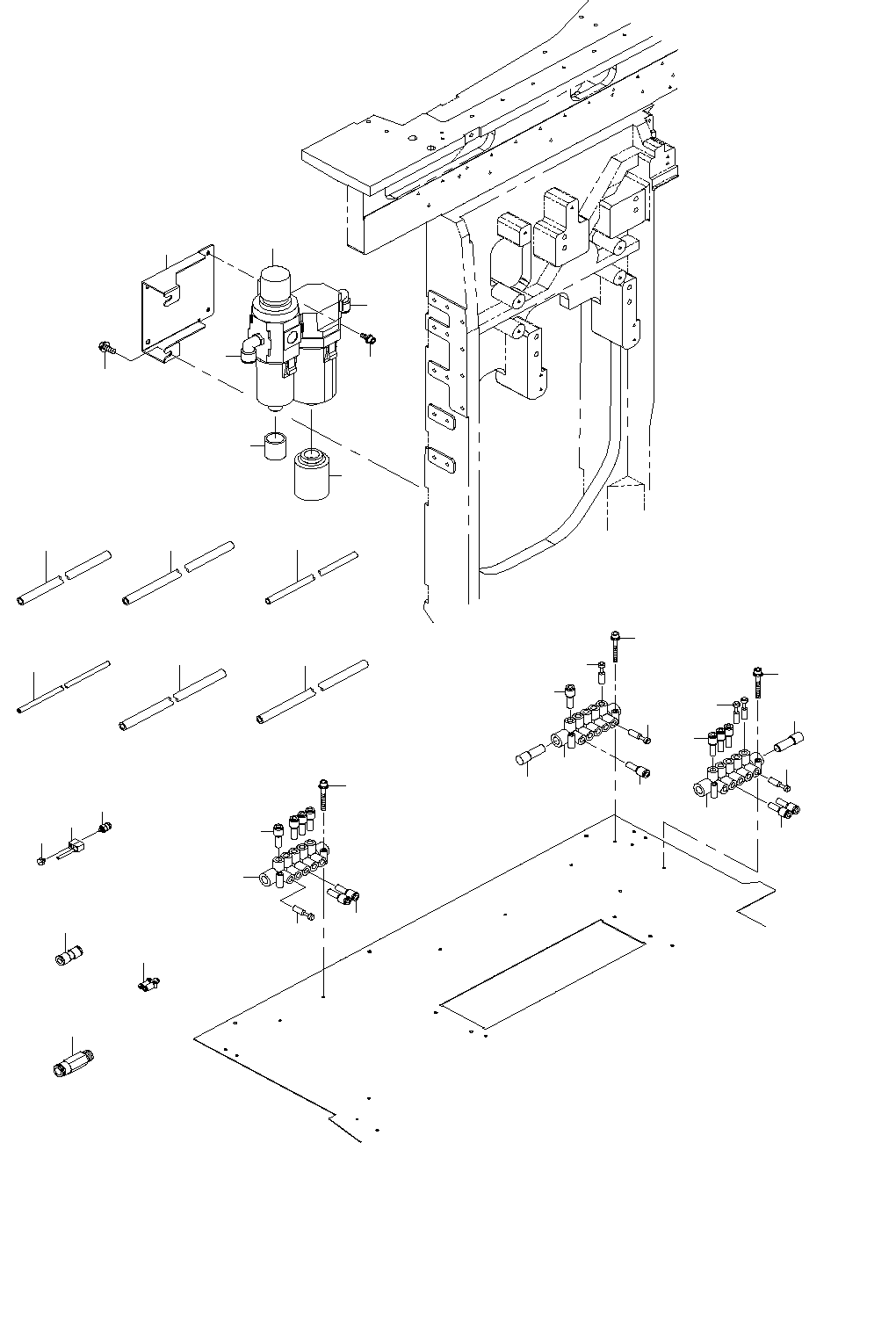

15.AIR COMPONENTS
エアー関係
１
３
４
１１
１３
１２
１２
１７
１６
１０
１６
１２
１２
１７
１７
１７
１２
１２
１７
１０
１６
１４
１５
１５
２
５
７８６
９
２０
２１
１９
１８
１８
１８
２２
２３
２４
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27495 FL_AIR_COMBI_BRACKET
ＦＬエアーコンビブラケット
1
2 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
2
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
2
4 PF-0553050-00 AIR COMBINATION
エア コンビネーション
1
5 401-29080 AIR(N) SENSOR CABLE ASM
ＡＩＲ（Ｎ） センサケーブル組
1
6 BT-1200801-EB URETHANE TUBE 12X8
ポリウレタン チューブ １２Ｘ８
4
7 BT-0800501-EB URETHANE TUBE BLACK 8X5
ポリウレタン チューブ 黒 ８Ｘ５
24
8 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
16
9 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
17
10 PJ-0200000-03 PLUG 12
プラグ １２
2
11 PJ-0205000-02 PLUG
プラグ
1
12 PJ-3010600-03 REDUCER
レデューサ
13
13 PJ-3010605-03 HALF UNION
ハーフ ユニオン
1
14 PJ-3030800-03 UNION STRAIGHT
ユニオンストレート
8
15 PJ-3041253-01 ELBOW UNION
エルボ ユニオン
2
16 PJ-3091200-03 MANIFOLD
マニホールド
3
17 PX-9500070-00 PLUG
プラグ
13
18 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
6
19 PV-0253010-00 CHECK VALVE
チェック バルブ
1
20 400-54839 SOFT NYLON 8
ソフトナイロン８
1.8
21 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
1.4
22 PJ-3080400-02 QUICK JOINT
ワンタッチ継手
4
23 PX-5000640-00 ELEMENT
エレメント
1
24 PX-5000630-A0 MANTLE ASSY
マントル組
1
- 31 -

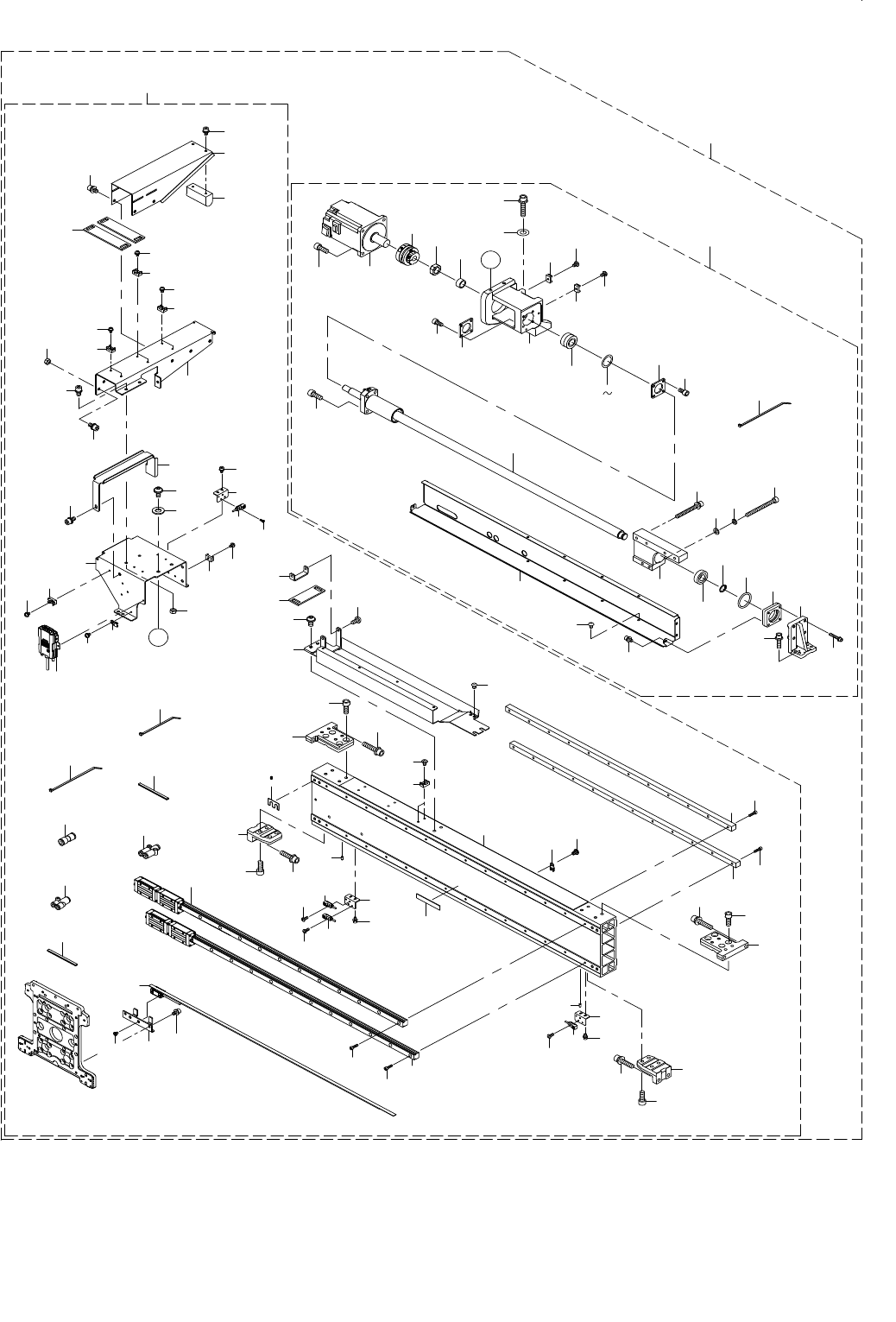

16.X-Y COMPONENTS(1)
