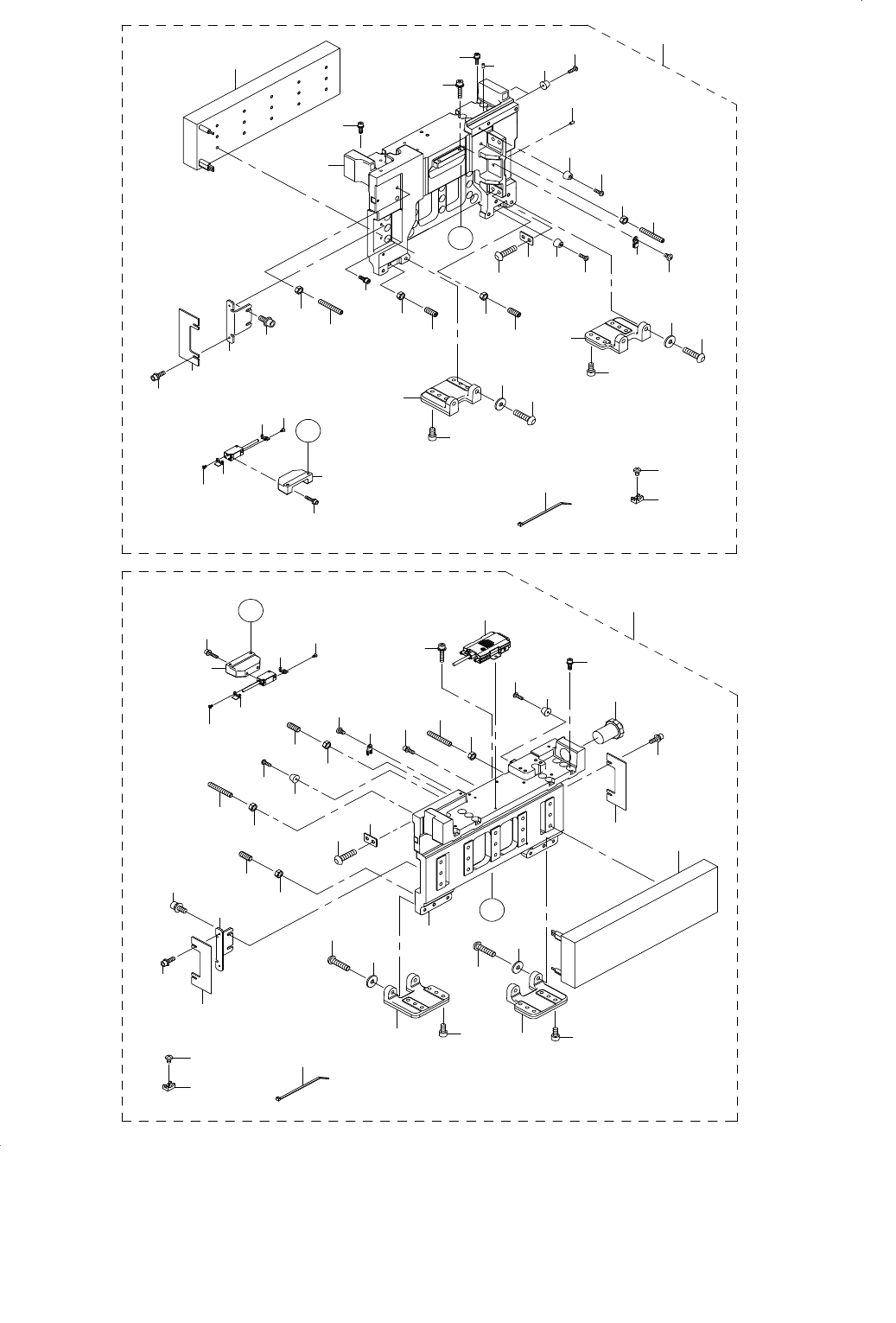

16.X-Y COMPONENTS(1)
Ｘ − Ｙ 関係（１）
5
14
12
39
50
48
13
15
11
10
16
4
3
6
8
9
7
17
18
19
20
21
20
21
22
23
24
25
26 28
24
25
29
30
31
32
34
33
35
36
2
38
38
39
40
40
41
42
43
42
43
44
45
45
44
46
46
47
51
52
53
49
50
53
54
54
55
55
56
56
57
58
57
58
59 60
62
63
40
64
72
73
74
75
76
78
78
76
78
76
76
78
76
78
78
77
79
80
83
83
84
85
86
87
88
89
89
65
A
A
37
67
66
1
68
69
70
98
71
61
90
81
91
93
92
94
96
95
97
82
99
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27618 X_AXIS_ASM
Ｘ軸組
2
2 401-27619 BALL_SCREW_X_ASM
ボールねじＸ組
(1)
3 401-27573 BALL_SCREW_X
ボールスクリューＸ
(1)
4 401-27576 X_BALL_SCREW_NUT_BRACKET
Ｘボールスクリューナットブラケット
(1)
5 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
(4)
6 SL-6054592-TN SCREW M5 L=45
座金付き六角穴ボルト Ｍ５ Ｌ＝４５
(4)
7 SM-6055552-TN SCREW M5 L=55
六角穴ボルト Ｍ５ Ｌ＝５５
(2)
8 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
9 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
10 SB-1150004-00 BEARING
ころがり軸受
(1)
11 RC-0150001-KP C-RING 15 (13.8)
Ｃ形止め輪 １５ （１３．８）
(1)
12 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
(1)
13 401-27577 X_BALL_SCREW_SUPPORT
Ｘボールスクリューサポート
(1)
14 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
15 401-27578 X_BALL_SCREW_FRAME
Ｘボールスクリューフレーム
(1)
16 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
17 401-27575 X_MOTOR_FRAME
Ｘモータフレーム
(1)
18 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
19 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
20 HX-0029400-00 FIXED BASE
固定ベース
(4)
21 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
22 HX-0023300-0G CABLE BAND
束線バンド
(2)
23 SB-1150025-00 BEARING
ころがり軸受
(1)
24 401-27594 BEARING_PLATE
ベアリングプレート
(2)
25 SM-6051002-TN SCREW
六角穴ボルト
(8)
26 400-93886 BEARING_SHIM_20
ベアリングシム２０
(2)
27 400-93887 BEARING_SHIM_50
ベアリングシム５０
(2)
28 400-93888 BEARING_SHIM_100
ベアリングシム１００
(1)
29 401-27595 BEARING_SPACER
ベアリングスペーサ
(1)
30 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
(1)
31 401-27588 COUPRING_X
カップリングＸ
(1)
32 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
(4)
33 401-27596 X_OIL_GUARD
Ｘオイルガード
(1)
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(5)
35 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
36 401-29653 X AXIS MOTOR
Ｘ軸モータ
(1)
37 401-27620 X_FRAME_ASM
Ｘフレーム組
(1)
38 401-27592 LMT_BRACKET
リミットセンサブラケット
(2)
39 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
40 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(3)
41 401-27571 X_FRAME
Ｘフレーム
(1)
42 401-27625 BACK_RAIL
バックレール
(2)
43 401-27611 SCREW_M4_L16
メックねじ Ｍ４ Ｌ＝１６
(24)
44 401-27572 LINEAR_GUIDE_X
リニアガイドＸ
(2)
45 401-27611 SCREW_M4_L16
メックねじ Ｍ４ Ｌ＝１６
(28)
46 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(2)
47 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
(1)
48 HX-0029400-00 FIXED BASE
固定ベース
(1)
49 HX-0034400-00 FIXED BASE
束線パーツ
(16)
50 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(22)
51 HX-0023300-0G CABLE BAND
束線バンド
(3)
52 HX-0023300-00 CABLE BAND
束線バンド
(16)
53 401-27579 X_SUP_JOINT_U
ＸサポートジョイントＵ
(2)
54 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
55 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
(8)
56 401-27580 X_SUP_JOINT_B
ＸサポートジョイントＢ
(2)
57 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(4)
58 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
(8)
59 401-27648 X_FRMAE_ADJUST_SHIM_10
Ｘフレームアジャストシム１０
(1)
60 401-27607 X_FRMAE_ADJUST_SHIM_20
Ｘフレームアジャストシム２０
(1)
61 PJ-3080800-05 UNION Y
ユニオン ワイ
(3)
62 401-27589 X_MSH_BRACKET
Ｘマグネスケールヘッドブラケット
(1)
63 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
64 400-55256 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
(2)
65 401-29002 NEAR SENSOR CABLE ASM
ＮＥＡＲ センサケーブル組
(1)
66 401-29630 XY LINEAR SCALE HEAD
ＸＹリニアスケールヘッド
(1)
67 401-29631 X LINEAR SCALE
Ｘリニアスケール
(1)
68 401-27592 LMT_BRACKET
リミットセンサブラケット
(1)
69 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
70 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
(1)
71 PJ-3030800-03 UNION STRAIGHT
ユニオンストレート
(4)
72 401-27597 Y_CABLE_BRACKET
Ｙケーブルブラケット
(1)
73 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
74 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
75 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
76 HX-0029400-00 FIXED BASE
固定ベース
(11)
77 HX-0034400-00 FIXED BASE
束線パーツ
(1)
78 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(12)
79 HX-0067100-0A GROMMET
グロメット
(0.14)
80 401-27599 Y_CABLE_SUPPORT_U
ＹケーブルサポートＵ
(1)
81 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
82 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(7)
83 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(7)
84 401-27598 FC_SUPPORT_Y_U
ＦＣサポートＹＵ
(1)
85 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
86 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
87 401-34165 FC_CUSHION_Y_30
ＦＣクッションＹ＿３０
(1)
88 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
89 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
(2)
90 401-27629 X_CABLE_SUPPORT_B
ＸケーブルサポートＢ
(1)
91 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
92 401-27640 CABLE_SUPPORT_XE
ケーブルサポートＸＥ
(1)
93 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
94 HX-0067100-0A GROMMET
グロメット
(0.13)
95 401-27590 FC_SUPPORT_X_B
ＦＣサポートＸＢ
(1)
96 401-27608 FC_RUBBER_X
ＦＣラバーＸ
(2)
97 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(2)
98 PJ-3080800-03 Y-UNION
異径ユニオン ワイ
(1)
99 401-27610 FC_RUBBER_YB
ＦＣラバーＹＢ
(2)
