- 55 - 28. PWB CONVEYOR COMPONENTS(1) 基板搬送関係（１） 3 4 5 5 6 7 8 9 9 10 14 17 17 10 14 11 11 12 13 15 15 16 16 26 24 20 19 28 28 28 28 29 30 31 31 31 31 32 32 33 33 34 35 27 27 27 14 15 16 12 11 17 10 7 6 4 5 16 15 9 13 11 …
- 54 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27903 HMS_BRACKET
ＨＭＳブラケット
1
2 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
3
3 HX-0029400-00 FIXED BASE
固定ベース
1
4 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
1
5 401-29108 HMS CABLE ASM
ＨＭＳ ケーブル組
1
6 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
2
7 HX-0023300-00 CABLE BAND
束線バンド
2
- 55 -

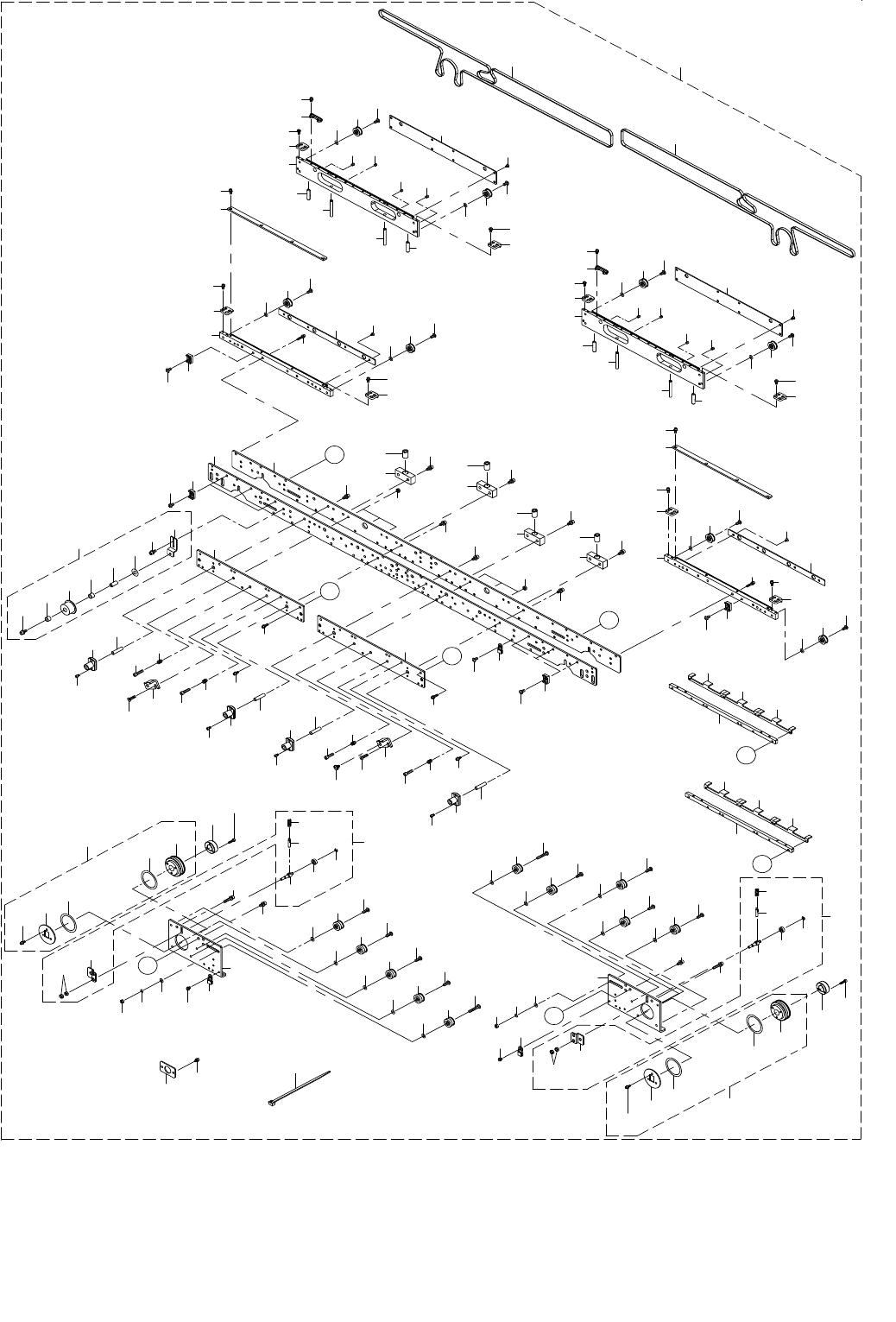

28.PWB CONVEYOR COMPONENTS(1)
基板搬送関係（１）
3
4
5
5
6
7
8
9
9
10
14
17
17
10
14
11
11
12
13
15
15
16
16
26
24
20
19
28
28
28
28
29
30
31
31
31
31
32
32
33
33
34
35
27
27
27
14
15
16
12
11
17
10
7
6
4
5
16
15
9
13
11
14
10
17
9
5
3
8
35
37
37
37
37
37
37
37
37
46
38
46
38
39
39
40
41
41
39
A
B
B
43
43
44
44
44
44
44
21
22
25
22
23
45
45
27
40
47
47
32
47
47
32
48
49
49
50
50
51
51
51
51
52
54
56
55
55
53
55
56
54
53
55
52
58
59
60
62
63
62
63
58
60
59
57
66
66
68
82
67
82
82
67
82
68
82
82
69
69
70
70
18
72
81
A
74
74
75
88
75
89
91
91
91
75
88
91
75
88
91
75
88
91
76
87
91
87
76
73
77
86
78
80
79
2
36
71
83
84
85
90
91
89
75
91
91
75
88
75
88
84
91
91
88
75
75
88
77
86
78
80
79
2
36
85
83
73
90
91
76
87
91
76
87
C
C
D
D
44
1
42
57
64
61
65
61
65
64
- 56 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28559 CONVEYOR_RAIL_F_ASM
搬送レールＦ組
1
2 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
3 401-22966 PWB_INNER_J_A
ＰＷＢインナーＪ＿Ａ
(2)
4 401-22967 PWB_INNER_J_B
ＰＷＢインナーＪ＿Ｂ
(2)
5 401-28438 RAIL_GUIDE_SHAFT
レールガイドシャフト
(2)
6 401-28442 PWB_GUIDE_S
基板ガイドＳ
(12)
7 401-28444 CONVEYOR_RAIL_S
搬送レールＳ
(2)
8 401-28459 CONVEYOR_RAIL_COVER
搬送レールカバー
(2)
9 401-28520 NEEDLE_ROLLER
ニードルローラ
(4)
10 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
11 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
12 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(24)
13 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(16)
14 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(8)
15 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
16 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ４Ｘ０．７ Ｌ＝５
(4)
17 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(8)
18 401-28461 RAIL_PLATE_RF
レールプレートＲＦ
(1)
19 401-28578 AWC_IDLER_ASM
ＡＷＣアイドラ組
(1)
20 401-28471 IDLER_BRACKET
アイドラブラケット
(1)
21 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
22 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
23 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
24 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
25 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
(1)
26 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(1)
27 401-28441 CLAMP_SPRING
クランプスプリング
(4)
28 401-28443 SHAFT_SUPPORT_J
シャフトサポートＪ
(4)
29 401-28455 RAIL_GUIDE_PLATE_A
レールガイドプレートＡ
(1)
30 401-28456 RAIL_GUIDE_PLATE_B
レールガイドプレートＢ
(1)
31 SB-7050004-00 MINIATURE LINEAR BUSHING
ミニチュア リニア ブッシング
(4)
32 401-28513 LINEAR_SHAFT
リニアシャフト
(4)
33 HX-0029400-00 FIXED BASE
固体ベース
(6)
34 HX-0034400-00 FIXED BASE
束線パーツ
(14)
35 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(6)
36 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
37 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(12)
38 SM-1041601-SC SCREW M4X0.7 L=16
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１６
(2)
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(20)
40 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(2)
41 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１８
(2)
42 EA-9500B00-00 CABLE BAND
束線バンド
(26)
43 401-28446 RAIL_GUIDE_BAR
レールガイドバー
(2)
44 401-28454 PWB_GUIDE_PLATE
基板ガイドプレート
(6)
45 401-28458 RAIL_GUIDE_ST
レールガイドＳＴ
(2)
46 401-28468 CLAMP_LOCK_PART
クランプロックパーツ
(2)
47 SB-8060001-00 LINEAR BEARING
リニア ベアリング
(4)
48 SD-0600326-TP SHOULDER SCREW D=6 H=3.2
段ねじ Ｄ＝６ Ｈ＝３．２
(2)
49 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
50 SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(12)
51 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(8)
52 401-28580 DRIVE_PULLEY_ASM
ドライブプーリ組
(2)
53 401-28435 DRIVE_PULLEY
ドライブプーリ
(1)
54 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
55 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
57 401-28579 DRIVE_SUPPORT_ASM
ドライブサポート組
(2)
58 401-28433 DRIVE_SUPPORT_SHAFT
ドライブサポートシャフト
(1)
59 401-28434 SUPPORT_BOSS
サポートボス
(1)
60 401-28439 DRIVE_SUPPORT_SPRING
ドライブサポートスプリング
(1)
61 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
62 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
63 SB-1040001-00 BEARING
ころがり軸受
(1)
64 401-34150 DRIVE_SUPPORT_BRACKET
ドライブサポートブラケット
(2)
65 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(1)
66 400-94541 CONVEYOR_BELT_EX150
搬送ベルト＿ＥＸ１５０
(2)
67 401-22966 PWB_INNER_J_A
ＰＷＢインナーＪ＿Ａ
(2)
68 401-22967 PWB_INNER_J_B
ＰＷＢインナーＪ＿Ｂ
(2)
69 401-28445 CONVEYOR_RAIL_B
搬送レールＢ
(2)
70 401-28453 PWB_GUIDE_B
基板ガイドＢ
(2)
71 401-28460 RAIL_PLATE_LF
レールプレートＬＦ
(1)
72 401-28472 ADJUST_PLATE_J
アジャストプレートＪ
(2)
73 401-28479 CONVEYOR_RAIL_COVER_B
搬送レールカバーＢ
(2)
74 401-28511 DRIVE_SH_PULLEY
ドライブシャフトプーリ
(2)
75 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(10)
76 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
77 HX-0029400-00 FIXED BASE
固定ベース
(2)
78 HX-0034400-00 FIXED BASE
束線パーツ
(2)
79 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
80 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
81 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
82 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
83 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(6)
84 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
85 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(8)
86 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
87 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
88 SM-4041255-SN SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
(8)
89 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(2)
90 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(6)
91 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(14)
