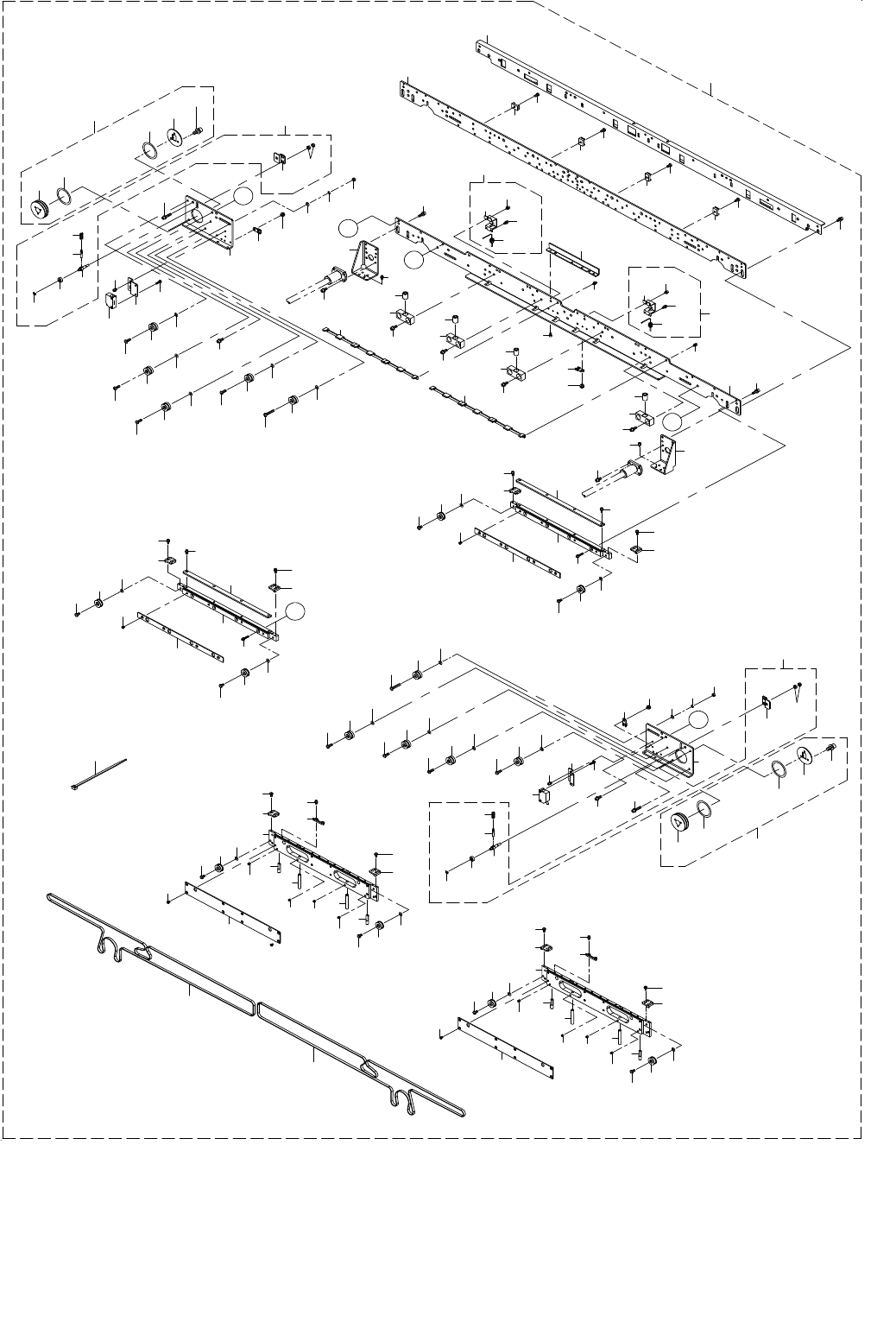

29.PWB CONVEYOR COMPONENTS(2)
基板搬送関係（２）
3
2
10
10
14
15
17
21
32
35
35
35
35
32
C
C
B
B
83
37
4
4
7
8
8
6
16
9
13
9
13
16
14
15
12
14
12
13
9
16
6
8
7
4
15
2
15
14
8
4
13
16
9
3
24
17
21
24
21
24
17
21
24
17
18
18
19
20
22
25
22
25
22
25
22
25
23
23
26
27
29
28
30
31
33
34
36
34
36
33
39
40
42
43
38
39
38
43
42
40
37
46
46
47
47
48
49
50
51
49
51
53
84
54
55
55
56
71
56
69
71
71
56
56
71
56
71
69
69
69
70
59
73
72
56
71
70
56
69
71
71
69
56
71
69
56
71
69
56
72
73
59
58
58
60
60
52
61
61
62
62
62
62
63
63
63
63
11
5
64
64
65
65
66
66
67
67
71
57
68
68
57
71
63
63
57
68
71
68
71
57
74
74
75
76
77
82
80
79
81
78
79
81
82
80
78
A
A
1
11
5
10
10
48
41
44
45
41
44
45
- 58 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28560 CONVEYOR_RAIL_R_ASM
搬送レールＲ組
1
2 401-22966 PWB_INNER_J_A
ＰＷＢインナーＪ＿Ａ
(2)
3 401-22967 PWB_INNER_J_B
ＰＷＢインナーＪ＿Ｂ
(2)
4 401-28438 RAIL_GUIDE_SHAFT
レールガイドシャフト
(4)
5 401-28442 PWB_GUIDE_S
基板ガイドＳ
(12)
6 401-28444 CONVEYOR_RAIL_S
搬送レールＳ
(2)
7 401-28459 CONVEYOR_RAIL_COVER
搬送レールカバー
(2)
8 401-28520 NEEDLE_ROLLER
ニードルローラ
(4)
9 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
10 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
11 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(24)
12 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(16)
13 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(8)
14 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
15 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ４Ｘ０．７ Ｌ＝５
(4)
16 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(8)
17 401-28443 SHAFT_SUPPORT_J
シャフトサポートＪ
(4)
18 401-28454 PWB_GUIDE_PLATE
基板ガイドプレート
(6)
19 401-28455 RAIL_GUIDE_PLATE_A
レールガイドプレートＡ
(1)
20 401-28457 RAIL_GUIDE_PLATE_C
レールガイドプレートＣ
(1)
21 SB-7050004-00 MINIATURE LINEAR BUSHING
ミニチュア リニア ブッシング
(4)
22 HX-0029400-00 FIXED BASE
固体ベース
(4)
23 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(12)
24 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(8)
25 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
26 401-28605 GUIDE_SUPPORT_R_A
ガイドサポートＲ＿Ａ
(1)
27 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(13)
28 401-28606 GUIDE_SUPPORT_R_B
ガイドサポートＲ＿Ｂ
(1)
29 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(3)
30 HX-0034400-00 FIXED BASE
束線パーツ
(1)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
32 401-28580 DRIVE_PULLEY_ASM
ドライブプーリ組
(2)
33 401-28435 DRIVE_PULLEY
ドライブプーリ
(1)
34 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
35 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
36 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
37 401-28579 DRIVE_SUPPORT_ASM
ドライブサポート組
(2)
38 401-28433 DRIVE_SUPPORT_SHAFT
ドライブサポートシャフト
(1)
39 401-28434 SUPPORT_BOSS
サポートボス
(1)
40 401-28439 DRIVE_SUPPORT_SPRING
ドライブサポートスプリング
(1)
41 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
42 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
43 SB-1040001-00 BEARING
ころがり軸受
(1)
44 401-34150 DRIVE_SUPPORT_BRACKET
ドライブサポートブラケット
(1)
45 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
46 400-94541 CONVEYOR_BELT_EX150
搬送ベルト＿ＥＸ１５０
(2)
47 401-22966 PWB_INNER_J_A
ＰＷＢインナーＪ＿Ａ
(2)
48 401-22967 PWB_INNER_J_B
ＰＷＢインナーＪ＿Ｂ
(2)
49 401-28445 CONVEYOR_RAIL_B
搬送レールＢ
(2)
50 401-28452 GUIDE_STAND_R
ガイドスタンドＲ
(1)
51 401-28453 PWB_GUIDE_B
基板ガイドＢ
(2)
52 401-28461 RAIL_PLATE_RF
レールプレートＲＦ
(1)
53 401-28467 BU_PIN_SENSOR_BRACKET
ＢＵピン検出センサブラケット
(1)
54 401-29057 SEPARATE SENSOR RECEIVER ASM
ＳＥＰＡＲＡＴＥ センサ受光組
(1)
55 401-28479 CONVEYOR_RAIL_COVER_B
搬送レールカバーＢ
(2)
56 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(10)
57 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
58 HX-0034400-00 FIXED BASE
束線パーツ
(2)
59 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
61 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(4)
62 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(12)
63 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
64 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(8)
65 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
66 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
67 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(8)
68 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
69 SM-4041255-SN SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
(8)
70 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(2)
71 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(13)
72 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
73 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
74 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(8)
75 401-28451 GUIDE_STAND_L
ガイドスタンドＬ
(1)
76 401-28460 RAIL_PLATE_LF
レールプレートＬＦ
(1)
77 401-29058 SEPARATE SENSOR EMISSION ASM
ＳＥＰＡＲＡＴＥ センサ投光組
(1)
78 401-28565 R_SENSOR_ASM
Ｒセンサ組
(2)
79 401-28470 FIBER_BRACKET_R
ファイバブラケットＲ
(1)
80 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(1)
81 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
82 HD-0010700-30 SENSOR
センサ
(1)
83 EA-9500B00-00 CABLE BAND
束線バンド
(26)
84 401-55824 STOPPER_BU_PIN_SENSOR_BRACKET
ストッパー用ＢＵピン検出センサブラケット
(1)
- 59 -

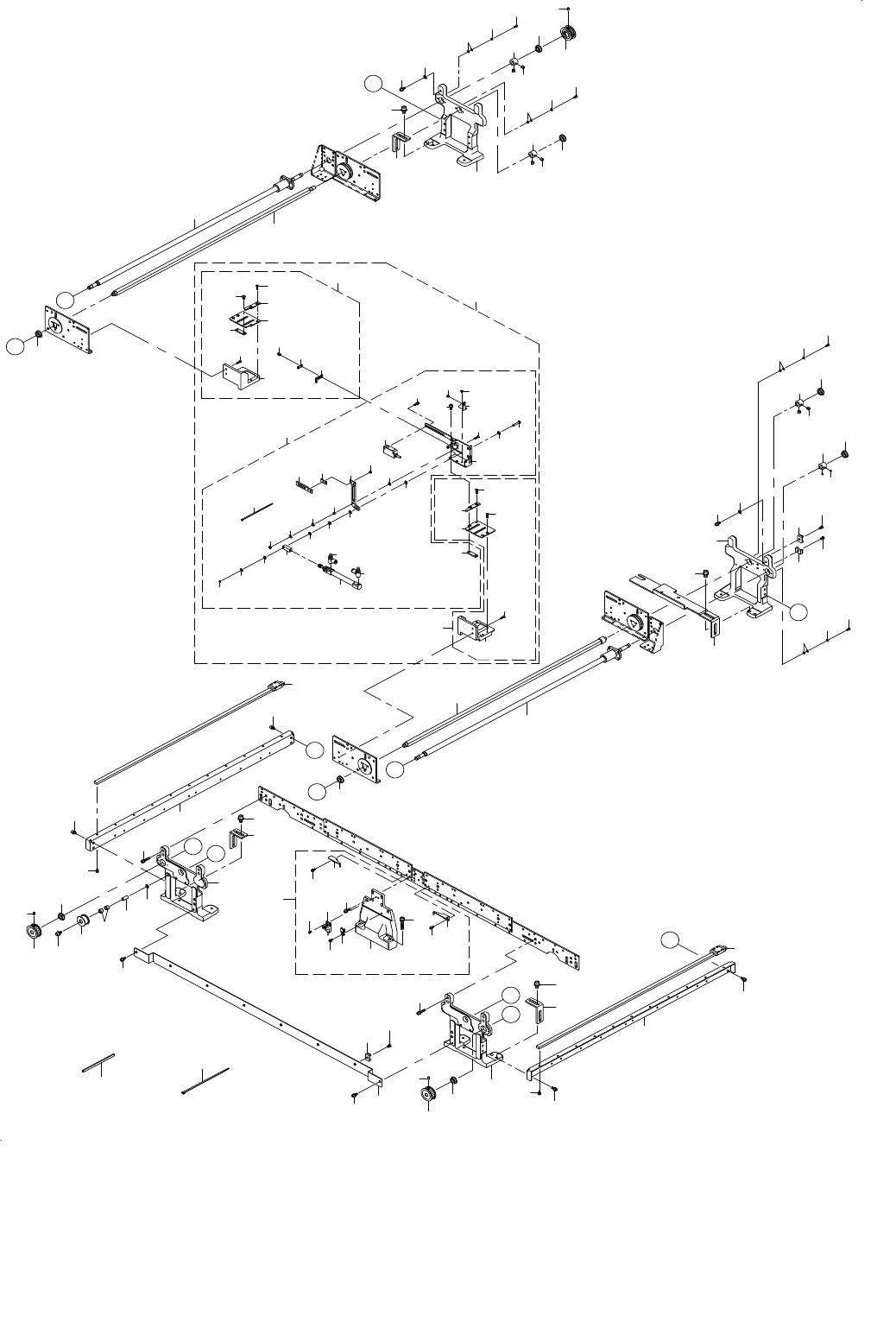

30.PWB CONVEYOR COMPONENTS(3)
