- 62 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-28544 MOTOR_ASM モータ組 1 2 401-28546 AWC_MOTOR_ASM ＡＷＣモータ組 (1) 3 401-28462 AWC_MOTOR_BRACKET ＡＷＣモータブラケット (1) 4 E4561-729-000 TI MING PULLEY A (30) 幅調タイミングプーリＡ …
- 61 -

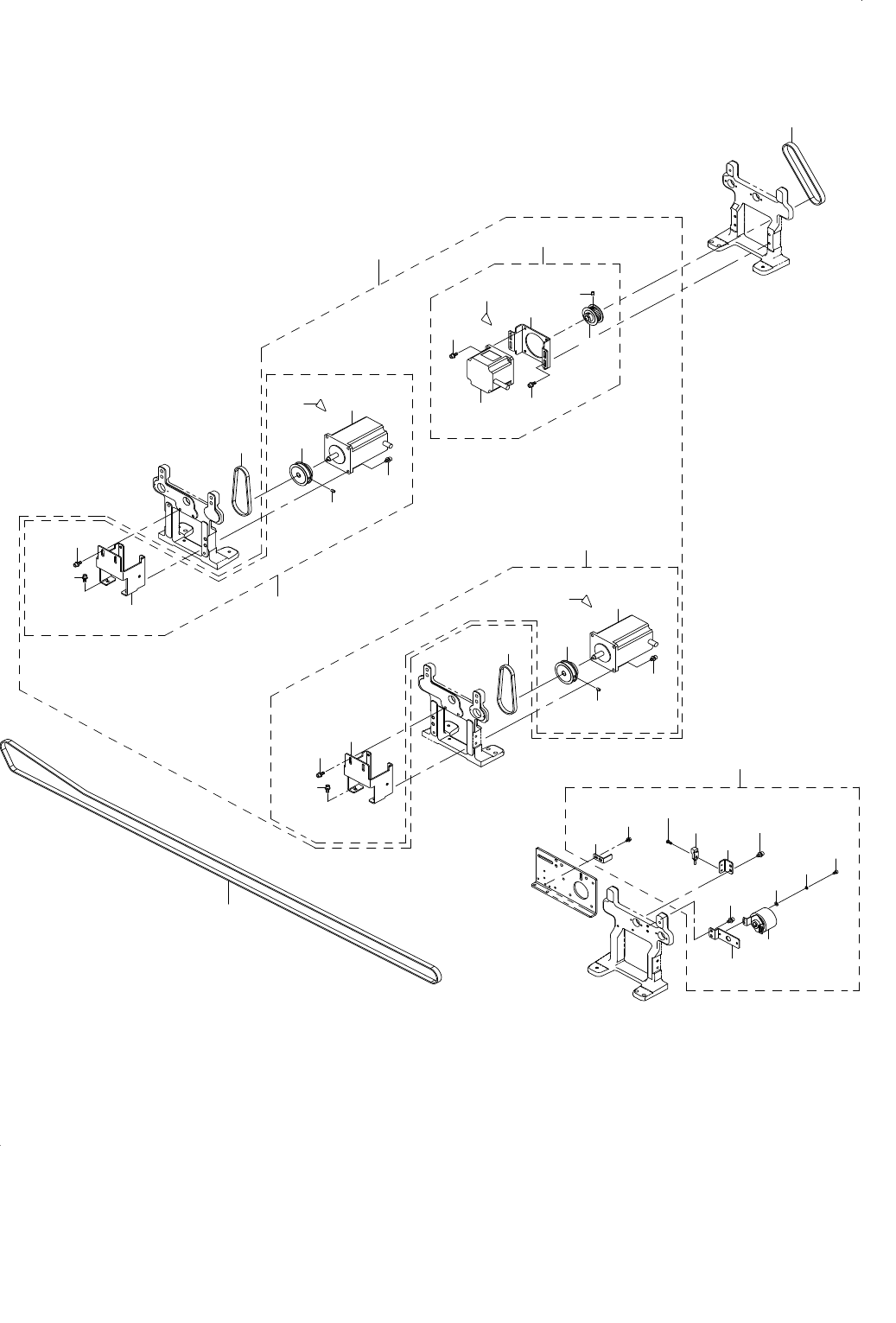

31.PWB CONVEYOR COMPONENTS(4)
基板搬送関係（４）
3
4
7
5
6
8
9
2
11
12
13
14
15
16
17
18
11
15
14
10
17
18
16
13
12
1
19
19
20
21
10
23
24
25
26
27
28
29
30
29
31
33
32
22
- 62 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28544 MOTOR_ASM
モータ組
1
2 401-28546 AWC_MOTOR_ASM
ＡＷＣモータ組
(1)
3 401-28462 AWC_MOTOR_BRACKET
ＡＷＣモータブラケット
(1)
4 E4561-729-000 TIMING PULLEY A (30)
幅調タイミングプーリＡ（３０）
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
6 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
7 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
8 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール ２（２５）
(1)
9 401-29040 AWC MOTOR ASM
ＡＷＣモータ組
(1)
10 401-28558 CONVEYOR_MOTOR_ASM
搬送モータ組
(2)
11 401-28463 CONVEYOR_MOTOR_BRACKET
搬送モータブラケット
(1)
12 401-28512 CONVEYOR_MOTOR_PULLEY
搬送モータプーリ
(1)
13 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
15 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
16 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
17 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール ２（２５）
(1)
18 401-58136 2PHASE STEPPING MOTOR
２相ステッピングモータ
(1)
19 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
2
20 401-28521 TIMING_BELT_AWC
ＡＷＣベルト
1
21 401-28522 TIMING_BELT_AWC_M
ＡＷＣベルト伝動
1
22 401-28535 AWC_ENCODER_ASM
ＡＷＣエンコーダ組
1
23 401-28464 AWC_DOG
ＡＷＣドグ
(1)
24 401-28475 AWC_SENSOR_BRACKET
ＡＷＣセンサブラケット
(1)
25 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ原点センサワイヤー組
(1)
26 401-28476 AWC_ENCODER_BRACKET
ＡＷＣエンコーダブラケット
(1)
27 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
28 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
29 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
30 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
31 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
32 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
33 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(2)
- 63 -

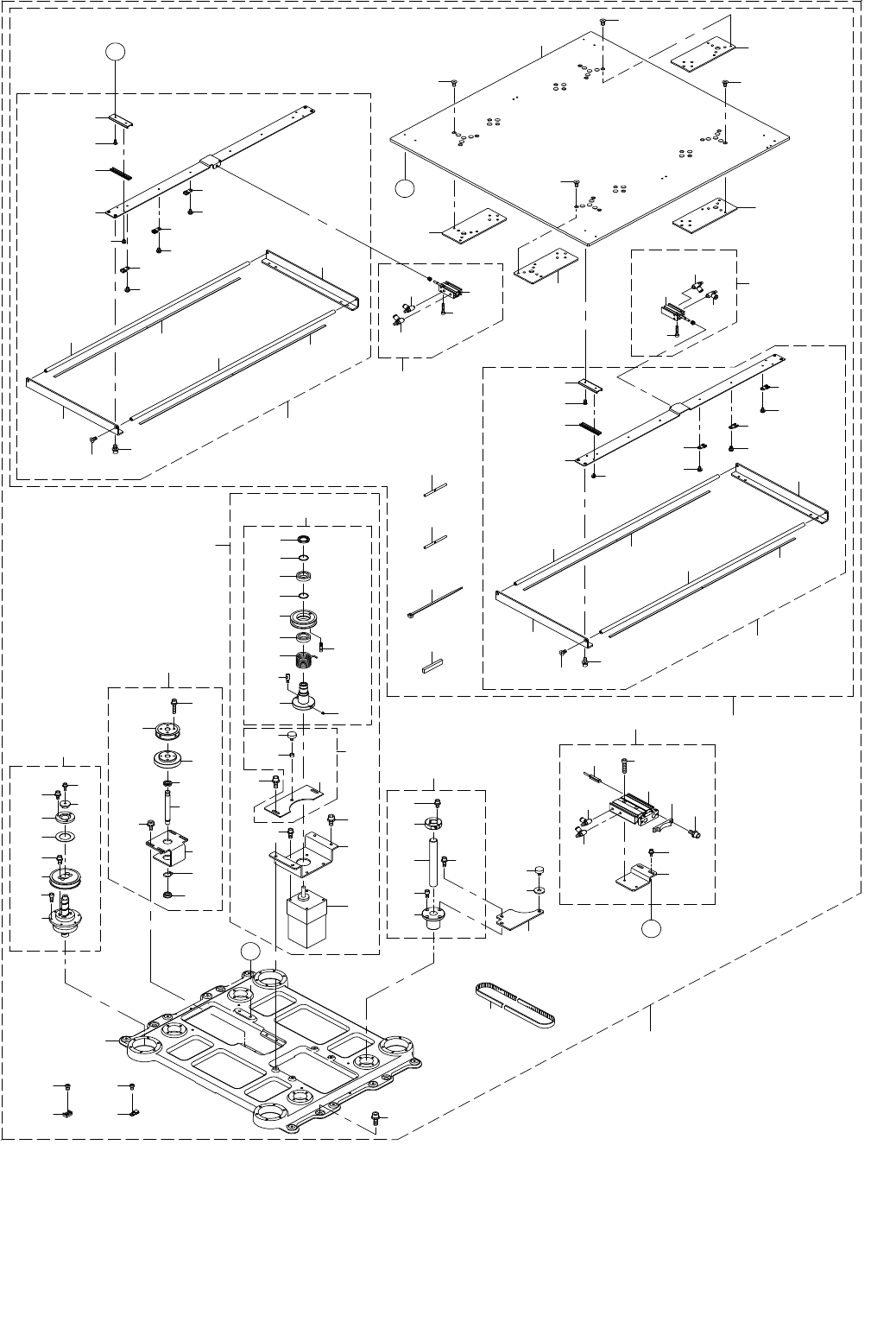

32.PWB CONVEYOR COMPONENTS(5)
基板搬送関係（５）
7
11
4
10
5
6
3
9
2
8
15
17
13
14
16
12
25
21
24
23
24
20
22
19
27
26
37
29
31
35
34
35
32
33
31
32
30
40
41
36
38
53
50
52
52
51
54
55
48
49
A
A
47
78
79
80
80
79
80
81
83
78
78
83
81
79
80
79
80
79
78
77
77
74
74
87
86
86
86
86
87
88
88
85
85
70
62
63
64
28
65
1
18
60
61
59
57
58
56
58
39
46
45
44
43
42
76
80
75
75
82
76
77
82
75
74
74
77
75
79
66
84
84
67
67
70
70
67
72
71
68
69
70
67
73
B
B
73
