- 2 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 #02....FOR EN ＥＮ 用 #03....OPTIONAL PARTS (FOR EN) オプション部品（ ＥＮ 用） #04....FOR ST ＳＴ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-00403 ADJUST BOLT アジャストボルト 4 2 #0…
- 1 -
MAIN UNIT
本体
1. BASE FRAME COMPONENTS(1)
ベースフレーム関係（１）
7
11
8
5
10
1
2
9
6
11
3
4
43
42
68
15
17
16
18
18
16
18
18
17
29
20
20
19
19
22
22
23
23
25
25
26
26
27
28
55
54
54
53
67
66
44
45 46
47
40
48 56
49
58
59
62
57
63
64
65
61
60
24
24
32
33
14
30
31
21
21
34
35
37
38
39
39
51
12 13
36
18
17
50
41
52
- 2 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR EN ＥＮ 用
#03....OPTIONAL PARTS(FOR EN) オプション部品（ＥＮ 用）
#04....FOR ST ＳＴ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00403 ADJUST BOLT
アジャストボルト
4
2
#02
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
3 400-00519 BASEFRAME NUT
ベースフレームナット
4
4
#02
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
5 E1044-729-000-A ADJUSTER NUT 36
アジャストナット３６
4
6 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
7 NM-6080002-SC NUT M8X1.25 TYPE2
六角ナット Ｍ８Ｘ１．２５ ２種
12
8 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
9 WP-1302501-SC WASHER 13X24X2.5
平座金 １３Ｘ２４Ｘ２．５
12
10 WS-1220002-KN SPRING WASHER
ばね座金
12
11 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
12 401-28803 BASE PLATE ASSY
ベース＿プレート組
1
13
#02
401-38152 BASE PLATE ASSY_EN
ベース＿プレート組＿ＥＮ
1
14 401-38015 BASE_PLATE_CENTER
ベースプレートセンタ
(1)
15 401-27488 BASE_PLATE_REAR
ベースプレートリア
(1)
16 SL-6105042-TN SCREW M10 L=50
座金付き六角穴ボルト Ｍ１０ Ｌ＝５０
(4)
17 NM-6100001-SC NUT M10X1.5 TYPE1
六角ナット Ｍ１０Ｘ１．５ １種
(14)
18 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(18)
19 401-27520 CTRL_UNIT_BRACKET
コントロールユニットブラケット
(2)
20 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(22)
21 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(8)
22 401-28801 BASE_SIDE_CABLE_BRACKET
ベースサイドケーブルブラケット
(2)
23 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(2)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
25 401-38575 SIDE_COVER_BRACKET
サイドカバーブラケット
(2)
26 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
27 HX-0029400-00 FIXED BASE
固定ベース
(13)
28 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(13)
29 401-38574 BASE_PLATE_FRONT
ベースプレートフロント
(1)
30 401-38016 BASE_PLATE_CABLE_COVER
ベースプレートケーブルカバー
(1)
31 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
32 401-38017 BASE_PLATE_BRIDGE
ベースプレートブリッジ
(1)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
34
#02
401-38018 BASE_PLATE_CORNER_EN
ベースプレートコーナー＿ＥＮ
(4)
35
#02
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
36 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(10)
37 HX-0029400-00 FIXED BASE
固定ベース
(2)
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
39 401-28816 COVER_SB_WASHER_PLATE
カバーＳＢワッシャプレート
(2)
40 HX-0066900-00 GROMMET
グロメット
(0.14)
41 HX-0050400-00 EMI GASKET
ＥＭＩガスケット
(0.6)
42 EA-9500B02-00 CABLE BAND
束線バンド
15
43 HX-0006500-0B CABLE BAND
束線バンド
39
44 HX-0023300-0E CABLE BAND
束線バンド
38
45 HX-0023300-00 CABLE BAND
束線バンド
165
46 HX-0023300-0G CABLE BAND
束線バンド
70
47
#04
400-80833 SPONGE
スポンジ
4
48 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
28
49 SL-4051091-SC SCREW M5 L=10
座金付きなべ小ねじ Ｍ５ Ｌ＝１０
2
50 HX-0066900-00 GROMMET
グロメット
0.5
51 401-29801 TRANS_ASM
トランス組
1
52 401-58135 TRANSFORMER(MULTIPLE INPUT)
トランス（マルチインプット）
(1)
53 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
(4)
54 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(8)
55 NM-6100001-SC NUT M10X1.5 TYPE1
六角ナット Ｍ１０Ｘ１．５ １種
(4)
56
#02
SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
42
57
#01
400-94543 CASTER
キャスター
4
58
#01
400-94545 CASTER_PLATE_EN
キャスタープレート＿ＥＮ
4
59
#01
SM-6105502-TN SCREW M10 L=55
六角穴ボルト Ｍ１０ Ｌ＝５５
16
60
#01
WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
16
61
#01
NM-6100001-SC NUT M10X1.5 TYPE1
六角ナット Ｍ１０Ｘ１．５ １種
16
62
#03
SL-6105042-TN SCREW M10 L=50
座金付き六角穴ボルト Ｍ１０ Ｌ＝５０
16
63
#03
SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
16
64
#03
WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
16
65
#03
400-00406 CASTER SPACER(EN)
キャスタースペーサ（ＥＮ）
4
66 HX-0055700-00 TIE MOUNT
タイマウント
32
67 SM-4060801-SE SCREW
なべねじ
32
68 EA-9500B01-00 CABLE BAND
束線バンド
79
- 3 -

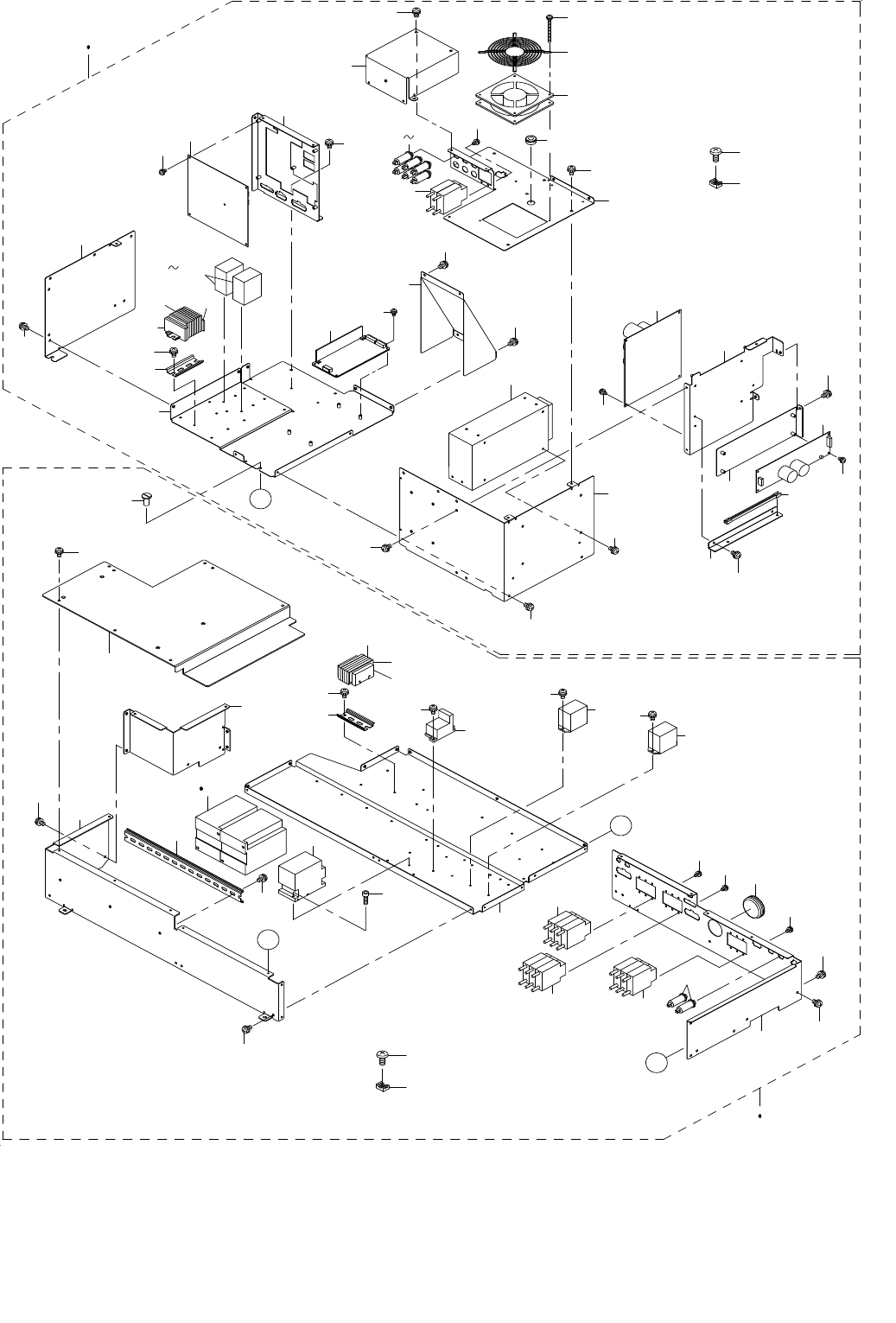

2. BASE FRAME ELECTRIC APPARATUS COMPONENTS(1)
ベースフレーム電装関係（１）
3
5
6
7
8
9
10
11
12
13
14
14
14
14
15
19
17
21
22
23
25
27
26
28
42
43
37 39
33 36
45
40
41
44
47
46
48
50
51
53
53
32
53
54
52
53
55
53
53
56
49
57
53
53
58
54
60
61
62
63
64
A
A
30 31
1 2
6
17
17
29
16
16
18
18
18
19
19
20
4
24
59
65
66
67
68
69
70
54
71
39
B
B
53
