- 67 - 34. PWB CONVEYOR COMPONENTS(7) 基板搬送関係（７） 16 8 36 37 38 35 4 5 6 7 10 12 13 14 2 19 20 22 23 31 25 30 30 24 11 27 28 29 18 39 40 34 1 10 9 3 15 15 15 3 15 17 26 21 30 33 24 30 25 32
- 66 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28550 BU_DRIVER_S_ASM
ＢＵドライバＳ組
1
2 401-28501 BU_DRIVER_BASE_S
ＢＵドライバベースＳ
(1)
3 401-28502 BU_DRIVER_BRACKET_S
ＢＵドライバブラケットＳ
(1)
4 401-28503 BU_DRIVER_COVER_S
ＢＵドライバカバーＳ
(1)
5 HX-0029400-00 FIXED BASE
固定ベース
(5)
6 HX-0066900-0A GROMMET
グロメット
(0.12)
7 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(14)
8 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
10 EA-9500B02-00 CABLE BAND
束線バンド
(6)
11 401-29636 BU AXIS SERVO AMP
ＢＵ軸サーボドライバ
(1)
12 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(1)
13 401-28556 CONVEYOR_E_L_ASM
搬送エレキＬ組
1
14 401-28567 DRIVER_L_ASM
ドライバＬ組
(1)
15 401-28498 DRIVER_BRACKET_L
ドライバブラケットＬ
(1)
16 HX-0067100-0A GROMMET
グロメット
(0.07)
17 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(12)
18 HM-0013200-00 STEPPING MOTOR
モータドライバ
(1)
19 401-28497 DRIVER_COVER_L
ドライバカバーＬ
(1)
20 401-54209 2PHASE DRIVER PCB ASM
２相ドライバ基板組
(1)
21 401-28566 SOLENOID_VALVE_ASM
電磁弁組
(1)
22 401-81868 STOP SENSOR CABLE ASM
ストップセンサケーブル組
(2)
23 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(5)
24 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
(2)
25 PX-0500030-00 SILENCER
サイレンサ
(1)
26 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
27 400-69281 STREET ELBOW
ストリートエルボ
(1)
28 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(1)
29 PX-5000140-00 PLUG
止栓
(2)
30 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(8.6)
31 BT-0400251-EB URETHANE TUBE BLACK 4X2.5
ポリウレタン チューブ 黒 ４Ｘ２．５
(2.6)
32 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
(1)
33 HX-0029400-00 FIXED BASE
固定ベース
(8)
34 HX-0034400-00 FIXED BASE
束線パーツ
(1)
35 PJ-3030400-02 STRAIGHT UNION 4
ストレート ユニオン ４
(4)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(11)
37 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
38 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
39 EA-9500B02-00 CABLE BAND
束線バンド
(15)
40 401-28492 CONVEYOR_PWB_BASE
搬送基板ベース
(1)
41 401-28496 CONNECTER_BRACKET
コネクタブラケット
(1)
42 401-29050 CNV-L RELAY CABLE ASM
ＣＮＶ−Ｌ中継ケーブル組
(1)
43 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1)
44 401-28557 CONVEYOR_E_R_ASM
搬送エレキＲ組
1
45 401-28568 DRIVER_R_ASM
ドライバＲ組
(1)
46 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.046)
47 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(8)
48 401-28500 DRIVER_BRACKET_R
ドライバブラケットＲ
(1)
49 401-54209 2PHASE DRIVER PCB ASM
２相ドライバ基板組
(1)
50 401-28499 DRIVER_COVER_R
ドライバカバーＲ
(1)
51 HX-0066900-0A GROMMET
グロメット
(0.07)
52 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
53 401-28495 CONVEYOR_PWB_COVER_C
搬送基板カバーＣ
(1)
54 HX-0066900-0A GROMMET
グロメット
(0.165)
55 HX-0067100-0A GROMMET
グロメット
(0.1)
56 HX-0029400-00 FIXED BASE
固定ベース
(7)
57 HX-0034400-00 FIXED BASE
束線パーツ
(1)
58 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(24)
59 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(1)
60 EA-9500B02-00 CABLE BAND
束線バンド
(10)
61 400-48899 S DOOR SD
ＳドアＳＤ
(5)
62 401-28492 CONVEYOR_PWB_BASE
搬送基板ベース
(1)
63 401-28493 CONVEYOR_PWB_COVER_A
搬送基板カバーＡ
(1)
64 401-28494 CONVEYOR_PWB_COVER_B
搬送基板カバーＢ
(1)
65 401-28547 BU_ORG_SENS_ASM
ＢＵ原点センサ組
1
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
67 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
68 HX-0067100-0A GROMMET
グロメット
(0.023)
69 401-34157 BU_SENSOR_DOG
ＢＵセンサドグ
(1)
70 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
71 401-34153 BU_ORG_SENSOR_BRACKET
ＢＵ原点センサブラケット
(1)
72 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ原点センサワイヤー組
(1)
73 HX-0031400-0A SPIRAL TUBE
スパイラル チューブ
0.65
74 400-80833 SPONGE
スポンジ
3
- 67 -

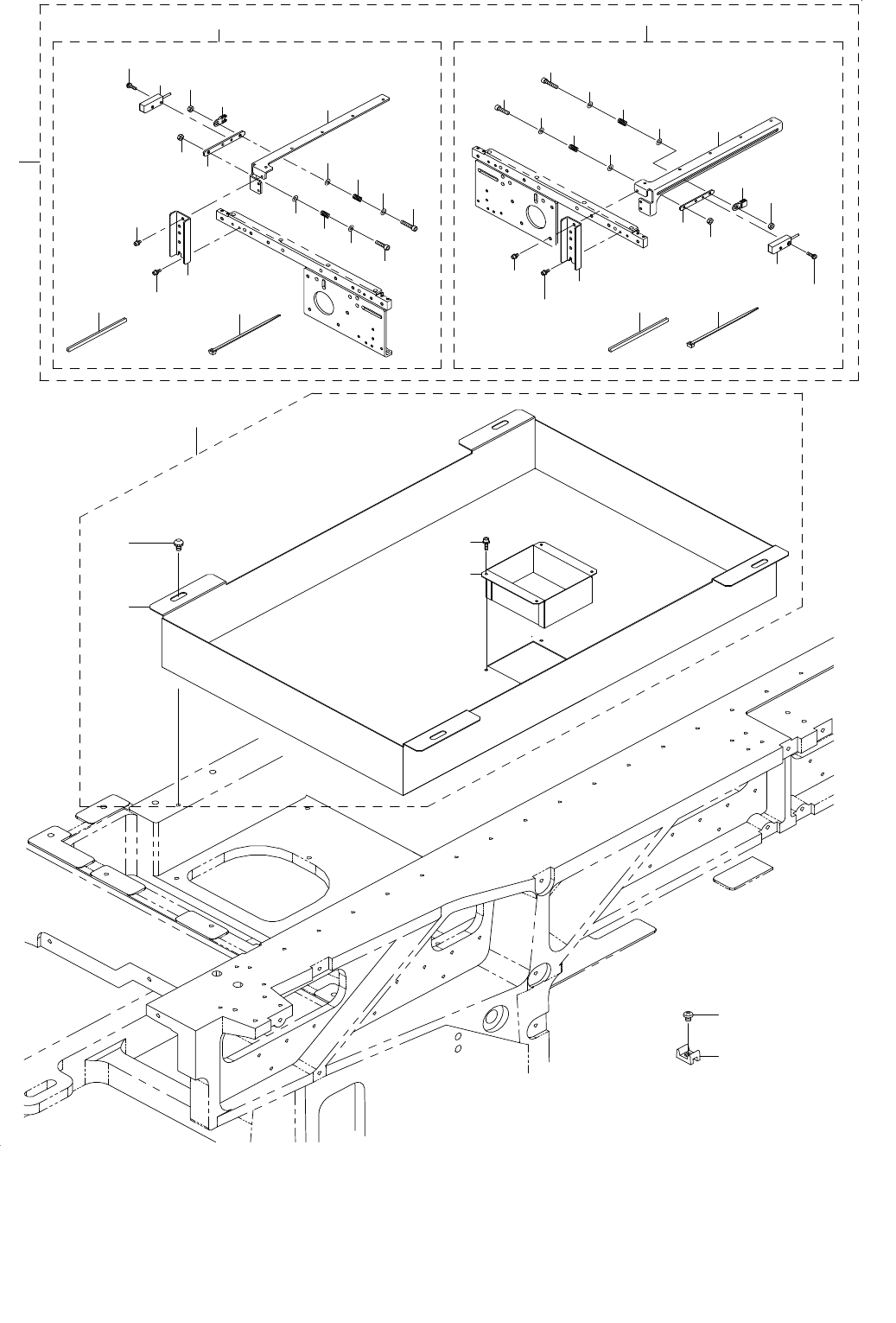

34.PWB CONVEYOR COMPONENTS(7)
基板搬送関係（７）
16
8
36
37
38
35
4
5
6
7
10
12
13
14
2
19
20
22
23
31
25
30
30
24
11
27
28
29
18
39
40
34
1
10
9
3
15
15
15
3
15
17
26
21
30
33
24
30
25
32
- 68 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28540 SIDE_SENSOR_ASM
サイドセンサ組
1
2 401-28554 IN_OUT_SENSOR_L_ASM
ＩＮ＿ＯＵＴセンサＬ組
(1)
3 400-00912 SENSOR_ADJUST_SPRING
センサアジャストスプリング
(2)
4 401-28488 IN_OUT_SENSOR_BRACKET_B
インアウトセンサブラケットＢ
(1)
5 401-29046 SIDE SENSOR CABLE ASM
サイドセンサケーブル組
(1)
6 401-34156 IN_OUT_SENSOR_BRACKET_C
ＩＮ＿ＯＵＴセンサブラケットＣ
(1)
7 401-28490 IN_OUT_SENSOR_BRACKET_L
インアウトセンサブラケットＬ
(1)
8 HX-0067100-0A GROMMET
グロメット
(0.1)
9 HX-0034400-00 FIXED BASE
束線パーツ
(1)
10 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
11 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(1)
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
13 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
14 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(1)
15 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
16 EA-9500B00-00 CABLE BAND
束線バンド
(4)
17 SM-6042002-TN SCREW
六角穴ボルト
(1)
18 401-28555 IN_OUT_SENSOR_R_ASM
ＩＮ＿ＯＵＴセンサＲ組
(1)
19 401-28488 IN_OUT_SENSOR_BRACKET_B
インアウトセンサブラケットＢ
(1)
20 401-29046 SIDE SENSOR CABLE ASM
サイドセンサケーブル組
(1)
21 401-34156 IN_OUT_SENSOR_BRACKET_C
ＩＮ＿ＯＵＴセンサブラケットＣ
(1)
22 401-28491 IN_OUT_SENSOR_BRACKET_R
インアウトセンサブラケットＲ
(1)
23 HX-0067100-0A GROMMET
グロメット
(0.1)
24 400-00912 SENSOR_ADJUST_SPRING
センサアジャストスプリング
(2)
25 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
26 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(1)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
28 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
29 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(1)
30 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
31 EA-9500B00-00 CABLE BAND
束線バンド
(4)
32 HX-0034400-00 FIXED BASE
束線パーツ
(1)
33 SM-6042002-TN SCREW
六角穴ボルト
(1)
34 401-27552 BU_COVER_ASM_S
ＢＵカバー組＿Ｓ
1
35 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
36 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
37 401-27524 BU_COVER_S
ＢＵカバーＳ
(1)
38 401-27525 BU_MOTOR_COVER
ＢＵ＿モータカバー
(1)
39 HX-0055700-00 TIE MOUNT
タイマウント
8
40 SM-4060801-SE SCREW
なべねじ
8
