- 78 - NOTE( 注記 ) #01....OPTIONA L PARTS オプション部品 #02....UNTIL M/C REV.K マシン ＲＥＶ．Ｋ 以前 #03....AFTER M/C REV.L マシン Ｒ ＥＶ．Ｌ 以降 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-28875 CONVEYOR PCB ASM 搬送基板組 2 2 400-48899…
- 77 -

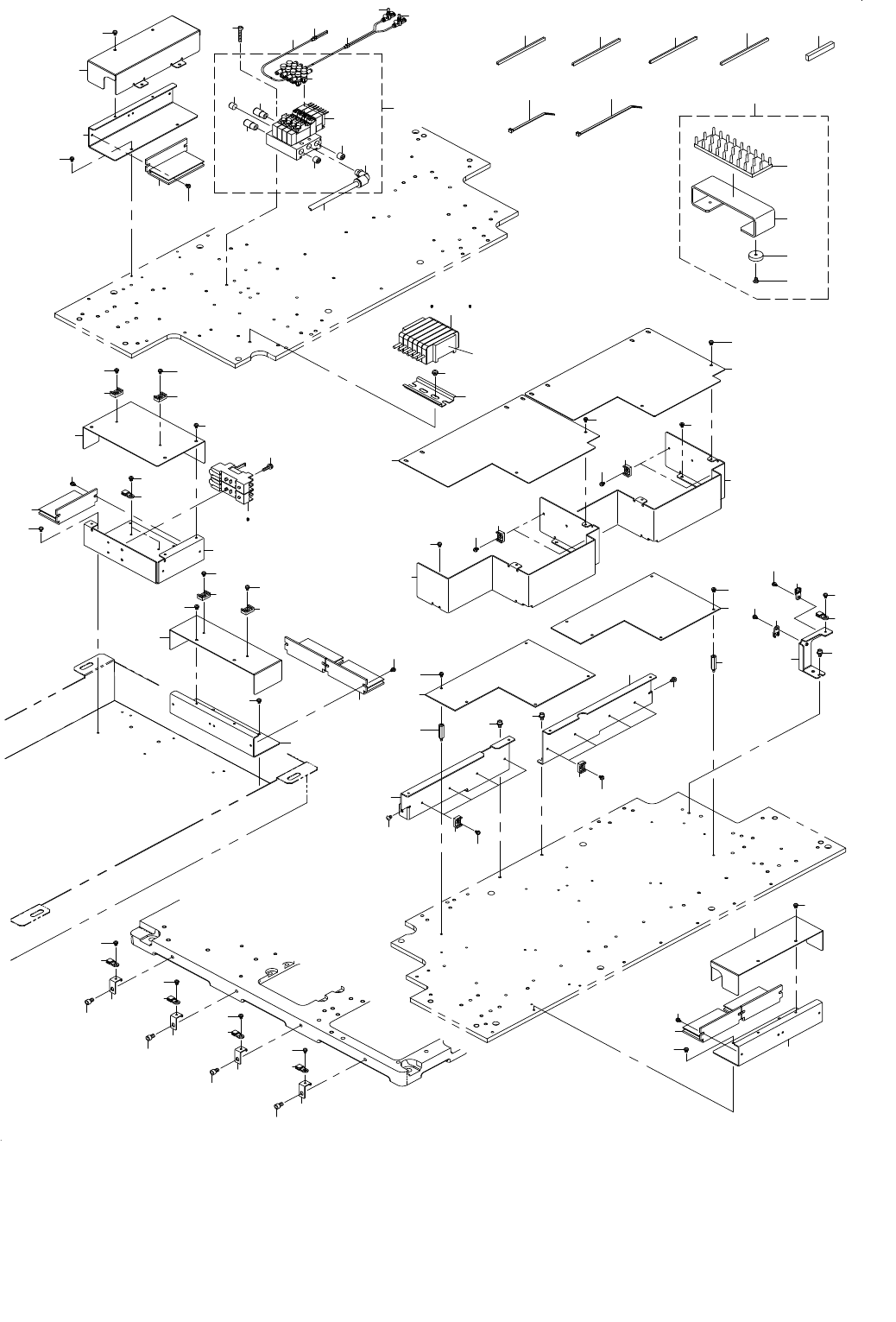

39.DUAL PWB CONVEYOR COMPONENTS(5)
デュアル基板搬送関係（５）
1
14
14
2
1
2
3
3
4
4
5
6
6
7
8
45
10
11
11
12
12
13
13
15
15
15
14
14
15
16
16
16
17
18
18
19
20
9
22
21
23
23
23
23
26
26
26
23
23
23
23
24
25
25
25
25
26
27 28
29
30
32
31
32
32
31
31
32
32
31
34
35
35
35
36
37
37
38
33
39
40
61 62
41
42
43
44
4
9
4
8
49
48
49
48
48
49
47
46
51
52
52
53
53
50
55
54
47
46
47
46
47
46
48
49
48
49
48
49
57
58
59
60
56
10
- 78 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....UNTIL M/C REV.K マシン ＲＥＶ．Ｋ 以前
#03....AFTER M/C REV.L マシン ＲＥＶ．Ｌ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28875 CONVEYOR PCB ASM
搬送基板組
2
2 400-48899 S DOOR SD
ＳドアＳＤ
10
3 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
10
4 401-59066 CONVEYOR_PWB_COVER_C_D
搬送基板カバーＣ＿Ｄ
2
5 HX-0067100-0A GROMMET
グロメット
0.26
6 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
8
7 401-59064 CONVEYOR_PWB_COVER_BF_D
搬送基板カバーＢＦ＿Ｄ
1
8 401-59065 CONVEYOR_PWB_COVER_BR_D
搬送基板カバーＢＲ＿Ｄ
1
9 HX-0067100-0A GROMMET
グロメット
0.18
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
11 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
2
12 401-59063 CONVEYOR_PWB_COVER_A_D
搬送基板カバーＡ＿Ｄ
2
13 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
8
14 HX-0029400-00 FIXED BASE
固定ベース
12
15 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
12
16 401-59090 DRIVER_BRACKET_D
ドライバブラケットＤ
3
17 401-61925 CONVEYOR_DRIVER_COVER_BU
搬送ドライバカバーＢＵ
1
18 401-59085 CONVEYOR_DRIVER_COVER_LR
搬送ドライバカバーＬＲ
2
19 401-59067 DRIVER_RELAY_BOX
ドライバリレーボックス
1
20 401-59068 DRIVER_RELAY_COVER
ドライバリレーカバー
1
21 HX-0066900-00 GROMMET
グロメット
0.35
22 HX-0067100-00 GROMMET
グロメット
0.1
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
26
24 400-80833 SPONGE
スポンジ
3
25 HM-0013200-00 STEPPING MOTOR
モータドライバ
6
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
12
27 HB-0012500-00 RELAY
リレー
2
28 HB-0012500-10 RELAY
リレーソケット
2
29 SL-4031681-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
2
30 HX-0034400-00 FIXED BASE
束線パーツ
2
31 HX-0029400-00 FIXED BASE
固定ベース
4
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
33 401-64904 SOLENOID_VALVE_ASSY_D_4
電磁弁組＿Ｄ＿４
1
34 401-64892 SOLENOID VALVE (4STATION) CABLE ASM
ソレノイドバルブ４連ケーブル組
(1)
35 EZ-4453569-01 PLUG (CYP025-08B29449)
プラグ（ＣＹＰ０２５−０８Ｂ２９４４９）
(3)
36 EZ-4447063-41 UNION (KQ2L08-01AS) ELBOW
エルボ ユニオン（ＫＱ２Ｌ０８−０１ＡＳ）
(1)
37 EZ-4426151-01 SILENCER(AN10-01)
サイレンサ（ＡＮ１０−０１）
(2)
38 EZ-4457146-31 CONTROLLER (AS1211F-M5-02A)
スピ−ド コントロ−ラ−（ＡＳ１２１１Ｆ−Ｍ５−０２Ａ）
(4)
39 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
4
40 401-81870 OPTICAL FIBER SENSOR CABLE ASM
光ファイバセンサケーブル組
2
41 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
2
42 400-47097 DIN_RAIL
ディンレール
1
43 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
2
44 401-59069 ATC_CABLE_GUIDE_R
ＡＴＣケーブルガイドＲ
1
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
46 401-59070 CABLE_STAY_R
ケーブルステイＲ
4
47 SM-6050802-TN SCREW
六角穴ボルト
4
48 HX-0034400-00 FIXED BASE
束線パーツ
7
49 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
7
50 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
1
51 EZ-7630003-55 TUBE (TU0212B-20) 2MMX20M BLK
チューブ（ＴＵ０２１２Ｂ−２０） ２ＭＭＸ２０Ｍ ＢＬＫ
8
52 EZ-4455733-01 WYE (KJU02-00) UNION
ユニオン ワイ（ＫＪＵ０２−００）
12
53 PC-0122010-00 SPEED CONTROLLER
スピード コントローラ
4
54 HX-0023300-00 CABLE BAND
束線バンド
140
55 HX-0023300-0E CABLE BAND
束線バンド
30
56
#01
401-34187 BACK_UP_SPONGE_S_ASSY
バックアップスポンジＳ組
1
57 EZ-2664098-01 SPONGE (BLUE) BACK UP
バックアップスポンジ（青）
(1)
58 401-34188 BU_SPONGE_BASE_S
ＢＵスポンジベースＳ
(1)
59 401-34189 MAGNET
マグネット
(2)
60 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
61
#02
401-54795 OPTICAL FIBER SENSOR CABLE ASM
光ファイバセンサケーブル組
4
62
#03
EZ-1492213-11 AMPLIFIER SENSOR (FX-502)
センサアンプ（ＦＸ−５０２）
4
- 79 -

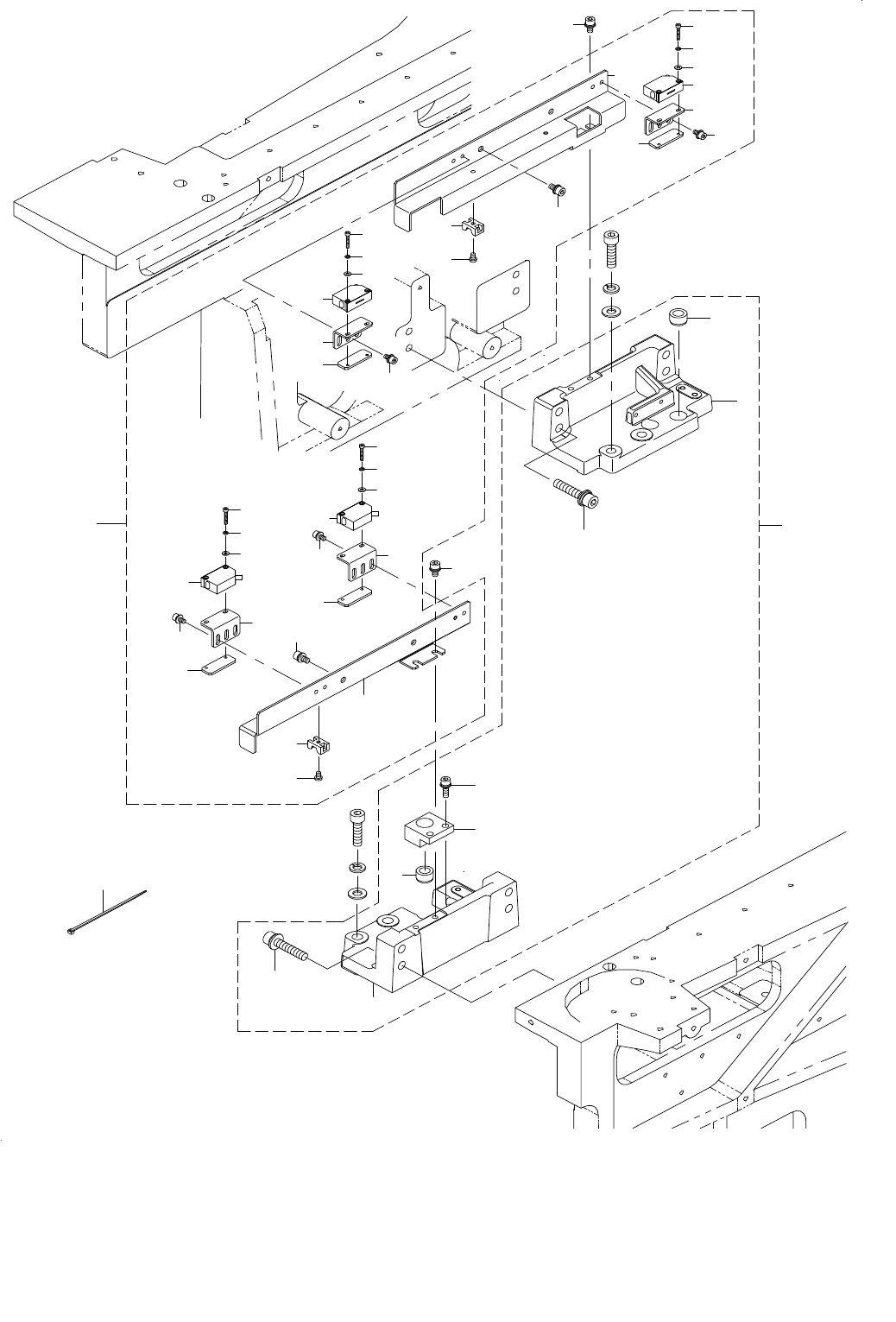

40.FEEDER BANK COMPONENTS
フィーダバンク関係
2
3
4
4
5
6
6
7
11
12
12
13
13
13
13
14
14
14
15
16
17
17
16
15
15
16
17
15
16
17
18
18
18
18
19
20
20
19
22
9
14
21
9
21
23
23
8
1
10
