- 81 -

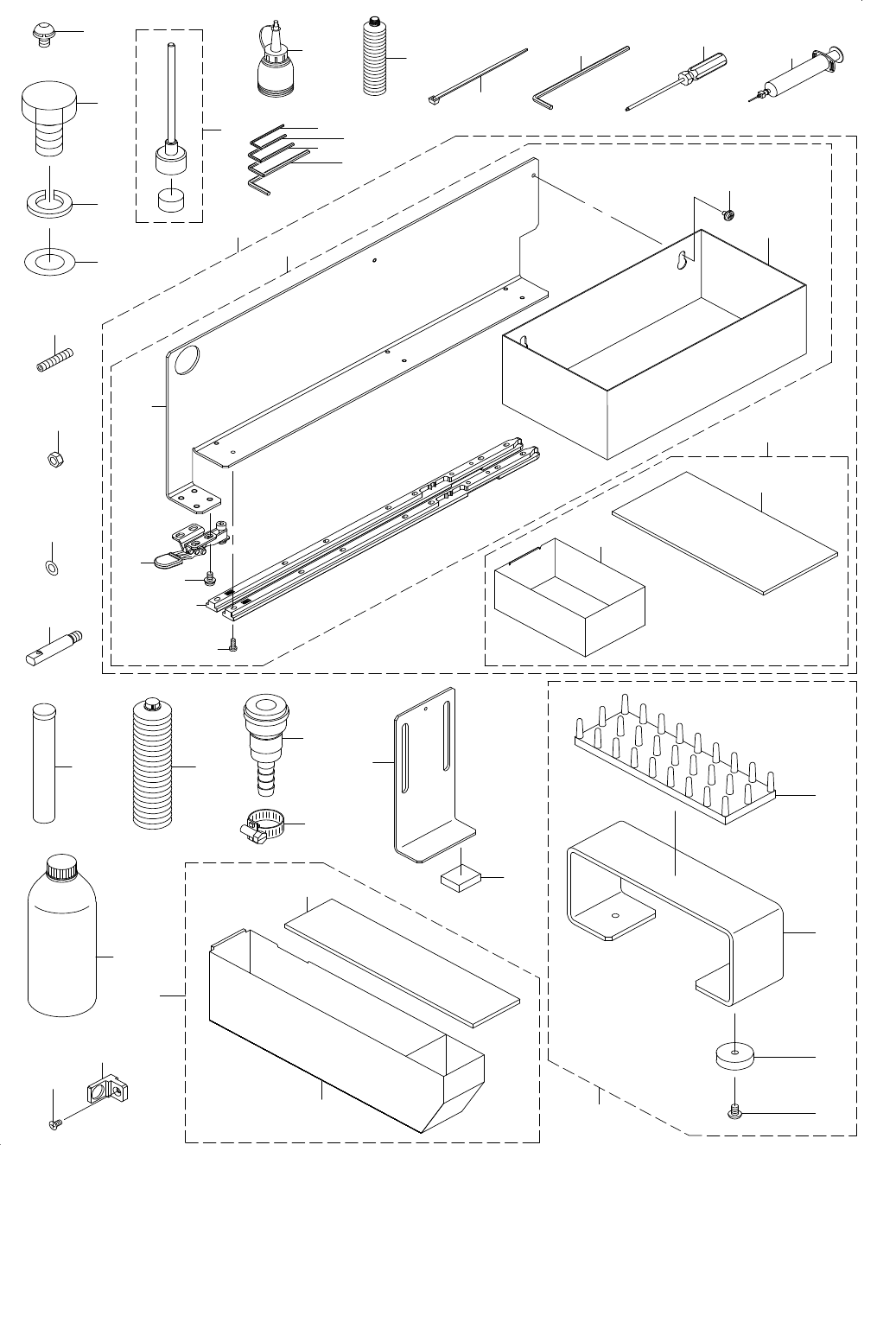

41.ACCESSORIES COMPONENTS
梱包添付品関係
6
7
24
25
23
45
33
28
29
32
30
31
26
27
1
22
21
2
4
5
3
19
16
15
17
14
10
11
12
18
8
9
13
38
37
36
35
34
39
40
44
43
41
42
20
46
47
48
- 82 -
NOTE( 注記 ) #01....EXCEPT ST ＳＴ を除く
#02....FOR FRONT ･ 6 NOZZLE HEAD 手前・６ノズルヘッド用
FOR REAR ･ 3 NOZZLE HEAD 奥・３ノズルヘッド用
#03....PARTS NECESSARY AT THE TIME シングルレーン搬送時必要部品
OF SINGLE LANE CONVEYANCE
#04....PARTS NECESSARY AT THE TIME デュアルレーン搬送時必要部品
OF DUAL LANE CONVEYANCE
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B02-00 CABLE BAND
束線バンド
10
2 SL-3061232-TN SCREW M16 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
4
3
#01
SM-9163003-SB SCREW M16 L=30
六角ボルト Ｍ１６ Ｌ＝３０
4
4
#01
WS-1643202-KR SPRING WASHER
ばね座金 １６．４Ｘ２６．６Ｘ３．２
4
5
#01
WP-1702616-SE WASHER
平座金
4
6
#03
401-28431 BACK_UP_PIN_ASSY
バックアップピン組
12
7 400-94361 NSL GREASE
ＮＳＬグリス
1
8
#02
401-32596 CHIP_BOX_3NOZZLE_ASM
チップボックス＿３ノズル用組
1
9 401-32600 CHIP_BOX_B_ASM
チップボックスＢ組
(2)
10 401-32603 CHIP_BOX_B
チップボックスＢ
(1)
11 400-78697 L PARTS BOX CUSHION
大型部品廃棄ＢＯＸクッション
(1)
12 401-32597 CHIP_BOX_C_ASM
チップボックスＣ組
(1)
13 401-32601 CHIP_BOX_HANGER_E
チップボックスハンガー＿電動バンク用
(1)
14 400-77518 SLIDE_RAIL
スライドレール
(2)
15 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(6)
16 E1214-726-000 ST CLAMP
スタッカクランプ
(1)
17 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
18 401-32598 CHIP_BOX_C
チップボックスＣ
(1)
19 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
20 401-32604 CHIP_BOX_A_ASM
チップボックスＡ組
2
21 401-32602 CHIP_BOX_A
チップボックスＡ
(2)
22 400-45986 CHIP BOX CUSHION
チップボックスクッション
(4)
23 161-21907 HOSE BAND
ホースバンド
1
24 400-46643 CG2 GREASE
ＣＧ２グリース
1
25 MDF-RX1001L0-9 DEFRIX OIL NO1
デフレックスオイル ＮＯ１
1
26 J1067-000-000 OILER
油差し
1
27 400-32449 6459 GREASE N
６４５９グリースＮ
1
28 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ＭＭ
1
29 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
30 J1066-000-00D HEXAGONAL WRENCH KEY
六角棒スパナ
1
31 J1066-000-00E HEXAGONAL BOWL WRENCH
六角棒ボ−ルレンチ
1
32 J1066-000-A0G HEXAGONAL LONG SPANNER
六角棒ロングスパナ
1
33 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
34 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
24
35 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
24
36 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
24
37 400-70509 X_FIX_STOPPER
Ｘフィックスストッパ
2
38 E2424-725-000 STOPPER RUBBER R
ストッパゴム
2
39 401-27643 Y_FIX_SHAFT_RX6
Ｙ軸固定シャフトＲＸ６
4
40
#04
401-58998 BACK_UP_SPONGE_D_ASSY
バックアップスポンジＤ組
4
41 401-59089 BU_SPONGE_BASE_D
ＢＵスポンジベースＤ
(1)
42 EZ-2664098-01 SPONGE (BLUE) BACK UP
バックアップスポンジ（青）
(1)
43 401-34189 MAGNET
マグネット
(2)
44 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
45 PJ-0700000-01 SOCKET
ソケット
1
46
#04
401-64910 STOPPER_CHIP_W
ストッパチップＷ
2
47
#04
SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
48 MGR-EAS380G0 GREASE 380G
グリース ３８０Ｇ
1
- 83 -
OPTION
オプション
42.CVS COMPONENTS
ＣＶＳ 関係
15
16
1
7
7
7
7
4
3
2
10
14
13
12
11
10
9
9
9
9
8
8
8
8
8
10
10
6
5
5
5
4
4
