- 85 - 43. NOZZLE ASSEMBLY COMPONENTS ノズルアッセンブリ関係 19 10 9 8 7 12 18 17 16 15 13 2 1 5 11 6 4 3 14
- 84 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28242 CVS_UNIT
ＣＶＳユニット
1
2 401-28225 CVS_BASE_P
ＣＶＳベースＰ
(1)
3 401-28226 CVS_BRACKET
ＣＶＳブラケット
(1)
4 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(4)
5 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
6 401-05838 CVS COVER
ＣＶＳカバー
(1)
7 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(5)
8 400-48829 STUD17
スタッド１７
(5)
9 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
10 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(4)
11 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
12 401-05840 CVS PCB COVER
ＣＶＳ基板カバー
(1)
13 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
14 400-80833 SPONGE
スポンジ
(1)
15 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(12)
16 400-95117 CVS PCB ASM.
ＣＶＳ基板組
1
- 85 -

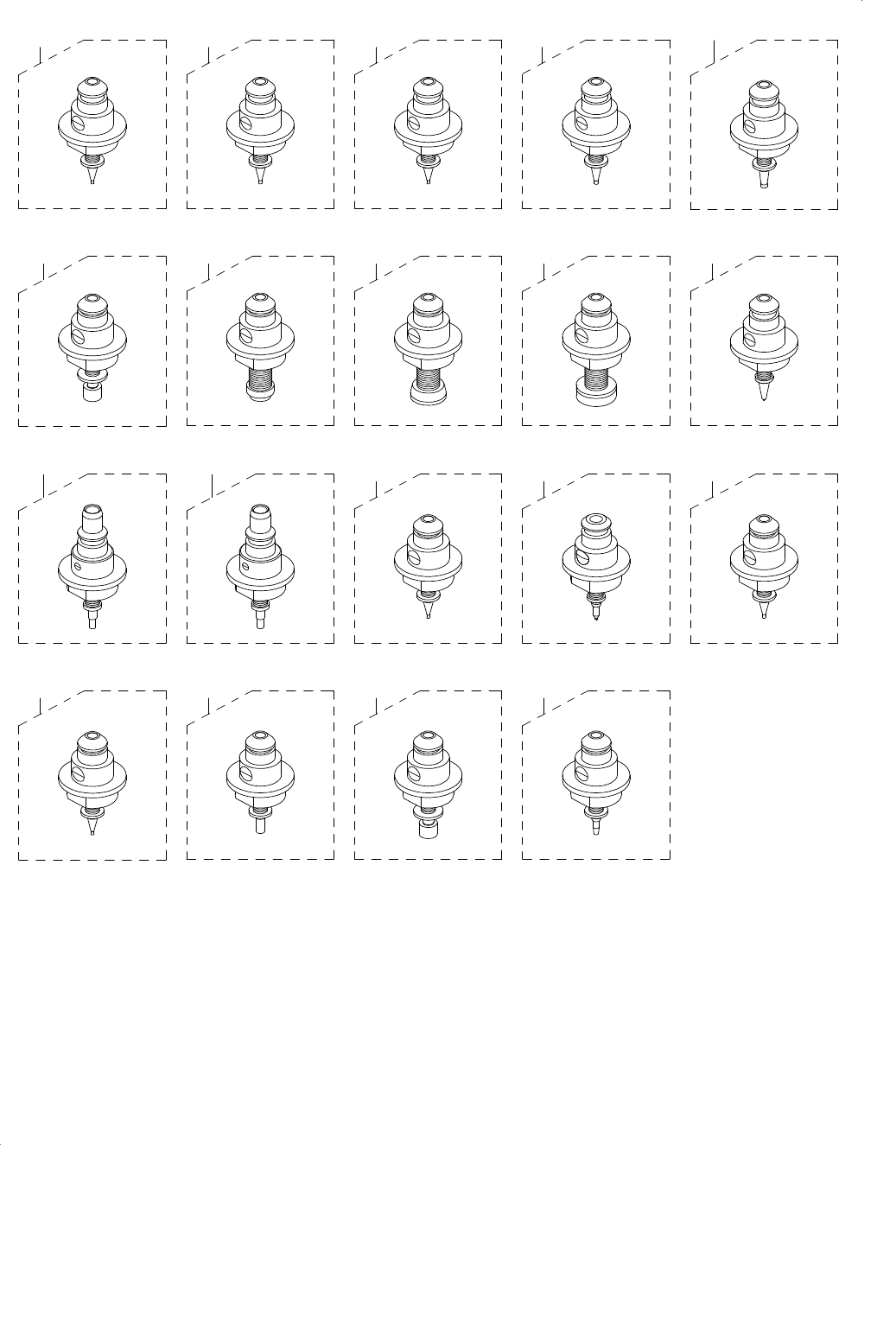

43.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
19
10987
12
181716
1513
21
5
11
6
43
14
- 86 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11046 NOZZLE ASSEMBLY 500
ノズルアッセンブリ５００
1
2 400-01339 NOZZLE ASSEMBLY 501
ノズルアッセンブリ５０１
1
3 400-01340 NOZZLE ASSEMBLY 502
ノズルアッセンブリ５０２
1
4 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
5 400-01342 NOZZLE ASSEMBLY 504
ノズルアッセンブリ５０４
1
6 400-01343 NOZZLE ASSEMBLY 505
ノズルアッセンブリ５０５
1
7 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
8 400-01345 NOZZLE ASSEMBLY 507
ノズルアッセンブリ５０７
1
9 400-44239 NOZZLE ASSEMBLY 508C
ノズルアッセンブリ５０８Ｃ
1
10 400-25165 NOZZLE ASSEMBLY 509
ノズルアッセンブリ５０９
1
11 E3615-729-0A0 NOZZLE ASSEMBLY 510
ノズルアッセンブリ５１０
1
12 E3616-729-0A0 NOZZLE ASSEMBLY 511
ノズルアッセンブリ５１１
1
13 400-10999 NOZZLE ASSEMBLY 500 CVS
ノズルアッセンブリ５００ＣＶＳ
1
14 400-40067 NOZZLE ASSEMBLY 501 CVS
ノズルアッセンブリ５０１ＣＶＳ
1
15 400-10995 NOZZLE ASSEMBLY 502 CVS
ノズルアッセンブリ５０２ＣＶＳ
1
16 400-10996 NOZZLE ASSEMBLY 503 CVS
ノズルアッセンブリ５０３ＣＶＳ
1
17 400-10997 NOZZLE ASSEMBLY 504 CVS
ノズルアッセンブリ５０４ＣＶＳ
1
18 400-10998 NOZZLE ASSEMBLY 505 CVS
ノズルアッセンブリ５０５ＣＶＳ
1
19 401-05854 NOZZLE ASSEMBLY 509 CVS
ノズルアッセンブリ５０９ＣＶＳ
1
