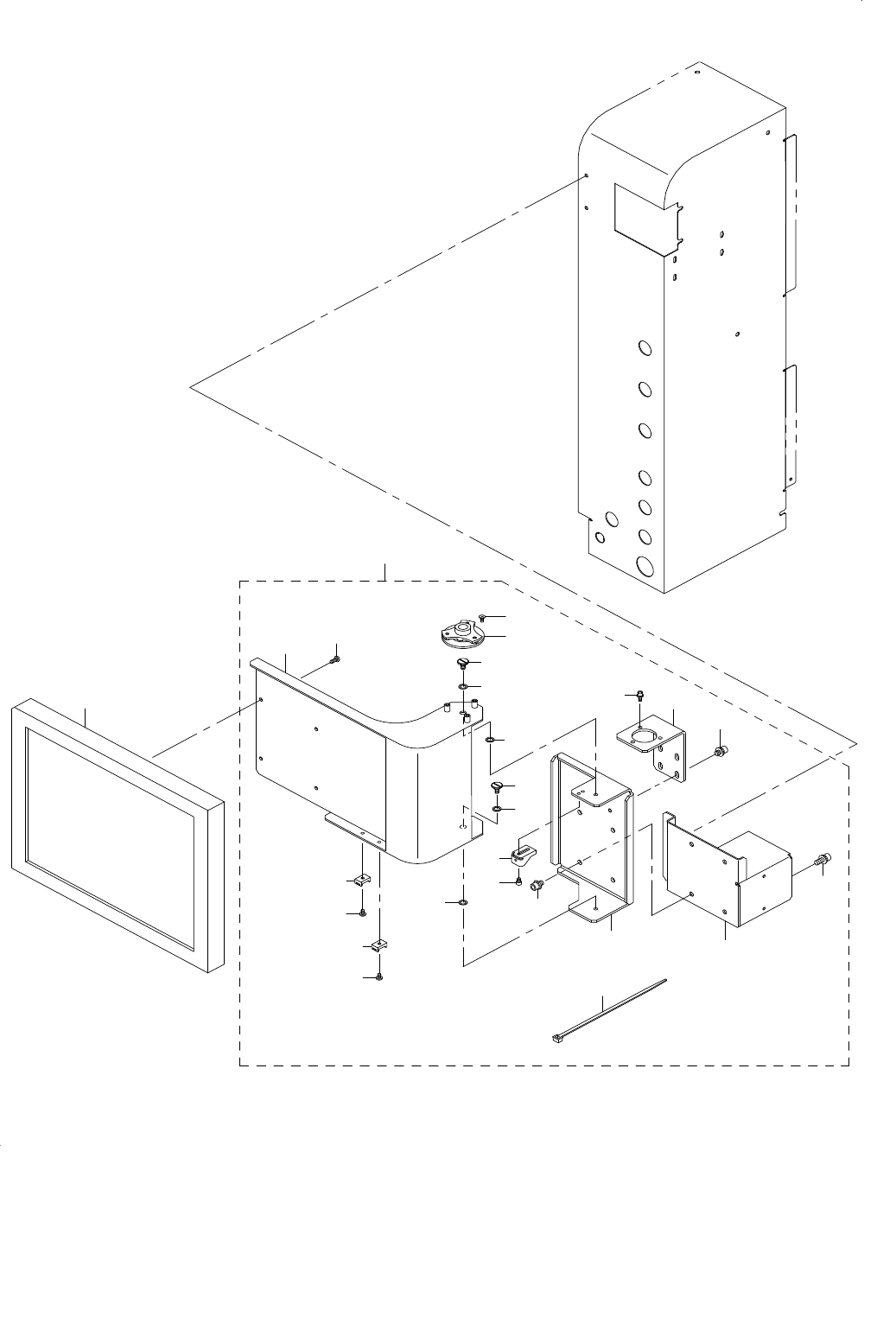

44.REAR MONITOR COMPONENTS
背面モニタ関係
17
4
3
9
5
1
20
11
14
12
10
8
13
13
15
16
12
13
13
16
15
6
7
2
18
19
- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-32965 TR7_MONITOR_BRACKET_ASM
ＴＲ７背面モニタ取付板金組
1
2 401-32970 TR7_MACHINE_FIX_BOX
ＴＲ７背面モニタ用固定ボックス
(1)
3 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(3)
4 401-32966 TR7_MONITOR_B
ＴＲ７モニタＢ
(1)
5 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
6 401-32968 TR7_MONITOR_C
ＴＲ７モニタＣ
(1)
7 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
8 401-32969 HINGE
ヒンジ
(1)
9 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
10 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ４ Ｌ＝８
(3)
11 401-32971 TR-7_MONITOR_BRACKET
ＴＲ−７モニタブラケット
(1)
12 SD-0800327-TP SHOULDER SCREW D=8 H=3.2
段ねじ Ｄ＝８ Ｈ＝３．２
(2)
13 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
14 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(4)
15 HX-0029400-00 FIXED BASE
固定ベース
(2)
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
17 EA-9500B01-00 CABLE BAND
束線バンド
(5)
18 400-92371 STOPPER_SUPPORT_C
ストッパサポートＣ
(1)
19 SM-6040502-TN SCREW
六角穴ボルト
(2)
20 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
1
- 89 -

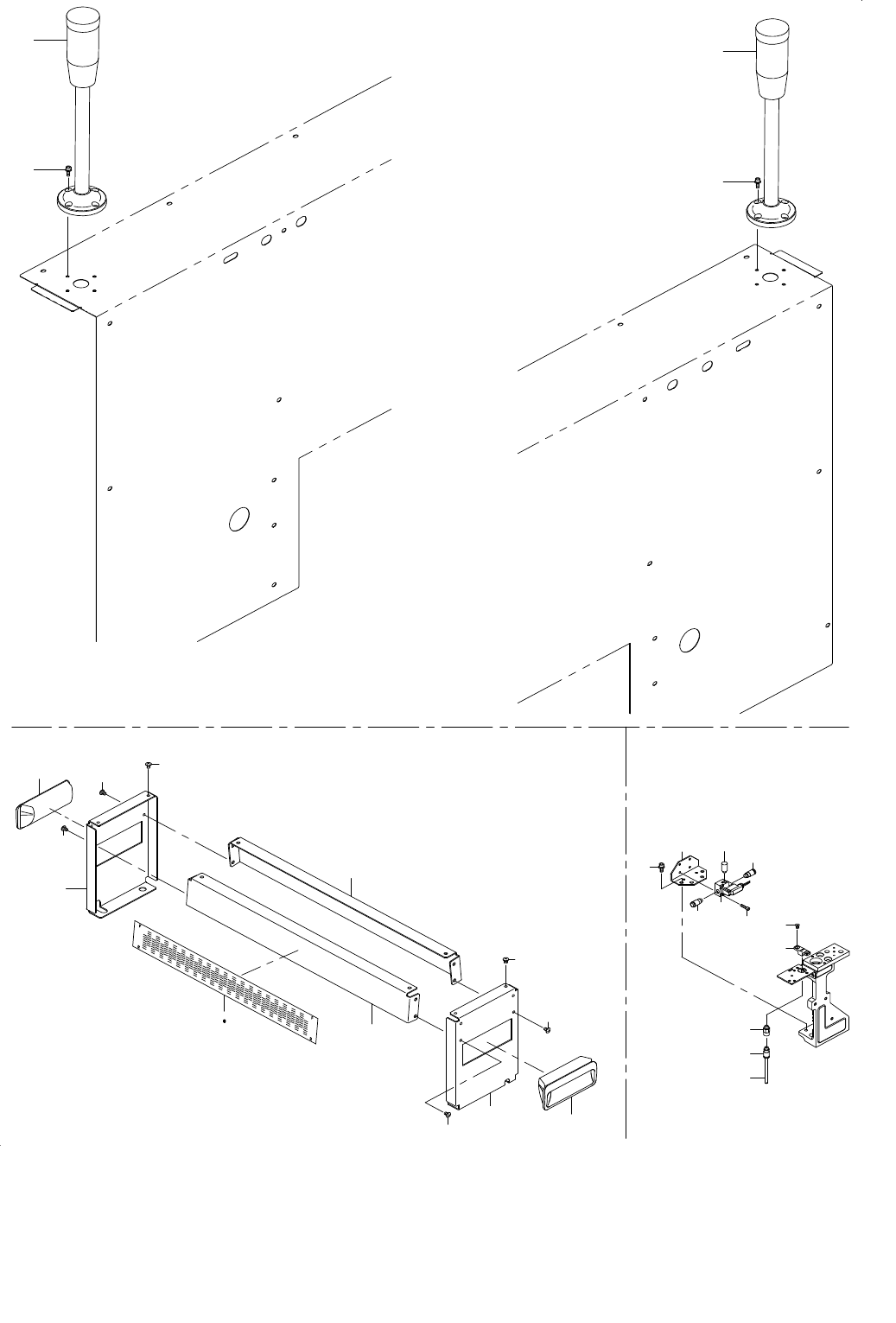

45.MINI PAT, SOT CHECK TABLE & FIXTURE COMPONENTS
