6-8 SME Tape Feeder Calibra tion Jig 6.2. 교정 지그를 사 용할 때에 전압의 안정화를 위하여 접지를 해야 합니다 . 교정 지그를 구매했을 때에 제공된 접지 케이블을 준비하십시오 . 1: 2: 교정 지그를 그라운드 대상물과 접지하는 방법은 다음과 같습 니다 . 1. 접지할 그라운드 대상물 에 클립을 연결하십시오 .
6-7
TroubleShooting
매핑 시, ‘Y
NG’ 발생
Threshold 값이 너무 작거나 큰 경우 마스터 테이프 Threshold 설정
마스터 테이프에 이물질이 많은 경
우
마스터 테이프 교체
마스터 테이프가 손상된 경우 마스터 테이프 교체
테이프 피더에 삽입된 마스터 테이
프의 시작 위치가 올바르지 않은 경
우
마스터 테이프의 시작 위치 재
설정
Coaxial 조명 광량이 부족한 경우 교정 지그의 Coaxial 조명 설정
Fiducial 조명 광량이 부족한 경우 교정 지그의 Fiducial 조명 설정
마스터 피더의 원점 설정 시 피더베
이스의 슬롯에 이물질이 끼인 경우
이물질을 제거하고 원점 설정
마스터 피더의 원점 설정 시 피더를
클램프하지 않은 경우
마스터 피더를 클램프하고 원
점 설정
마스터 테
이프의 사
용 횟수를
초과하여
알람 발생
마스터 테이프의 사용 횟수가 150
회를 초과한 경우
교정 지그 프로그램에서 마스
터 테이프의 사용 횟수를 초기
화하고 , 사용한 마스터 테이프
를 폐기
6-8
SME Tape Feeder Calibration Jig
6.2.

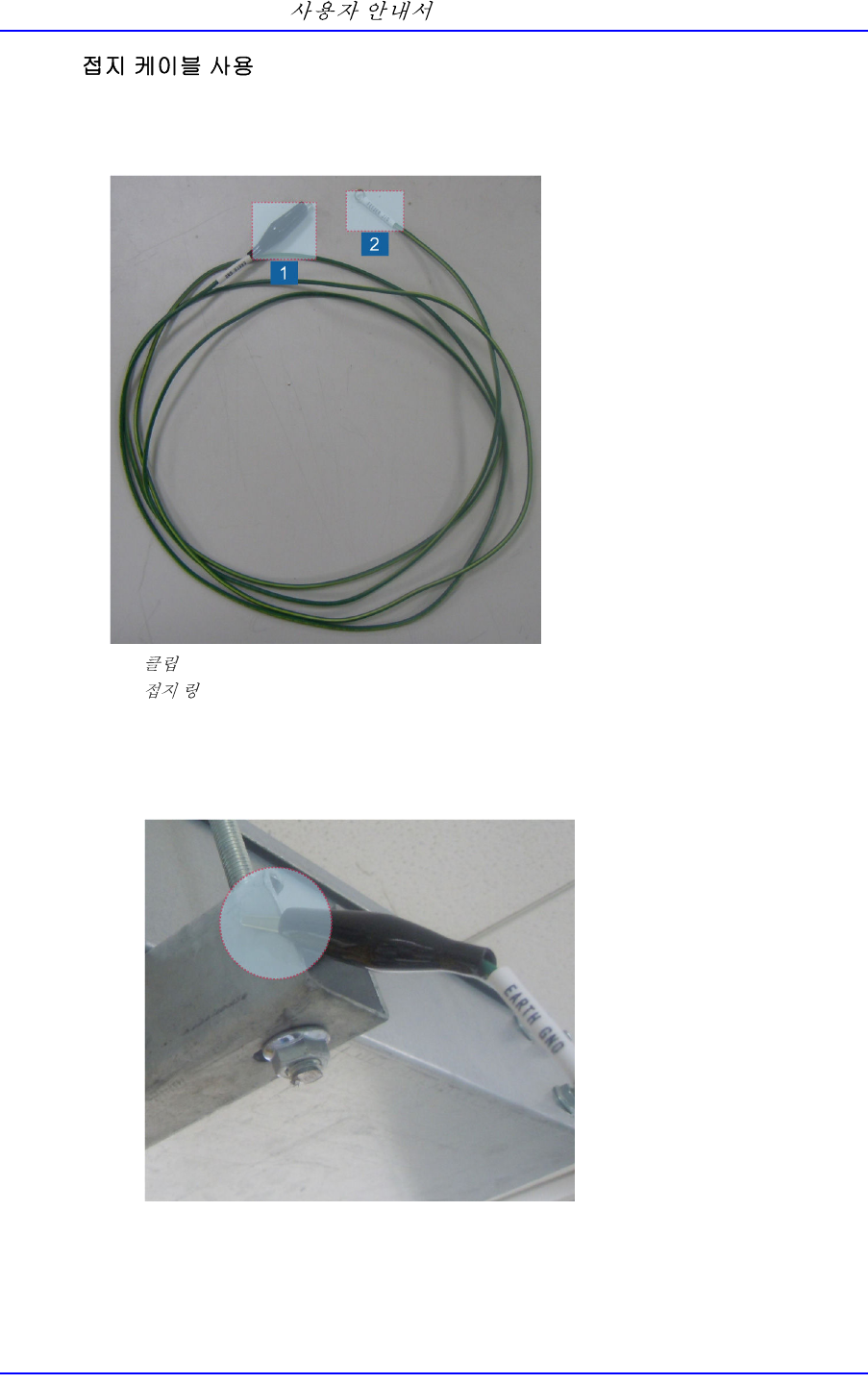

교정 지그를 사용할 때에 전압의 안정화를 위하여 접지를 해야 합니다. 교정 지그를
구매했을 때에 제공된 접지 케이블을 준비하십시오.
1:
2:
교정 지그를 그라운드 대상물과 접지하는 방법은 다음과 같습니다.
1. 접지할 그라운드 대상물에 클립을 연결하십시오 .
6-9
TroubleShooting
2. 교정 지그 베이스의 모서리에 체결된 볼트를 풀고 접지 링에 볼트를 삽입 후에
교정 지그 베이스 모서리에 볼트를 다시 체결하여 접지를 완료하십시오.
